W1

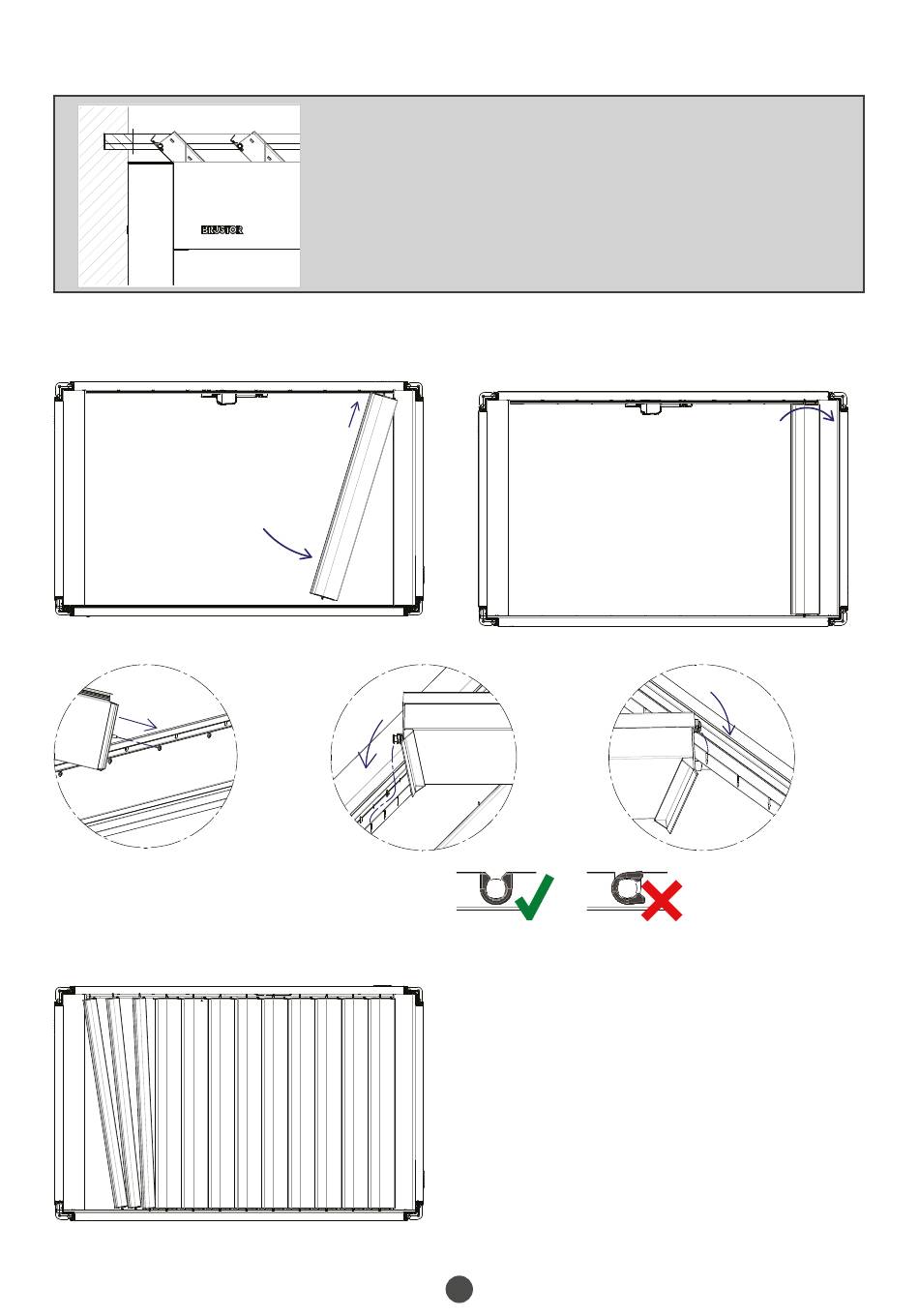

6.3 Lamellen plaatsen
Plaatsen van de lamellen
1.
Plaatsen van de laatste 3 lamellen
Montage W1 tegen een muur
Wanneer de first louvre W1 smaller is dan 132mm zal de beweegbare
louvreholder buiten de structuur komen.
De beweegbare louverholder moet ingekort worden met een zaag.
Gebruik onderstaande maten om dit te doen:
FLW1 42mm: 70mm afzagen
FLW1 72mm: 40mm afzagen
FLW1 102mm: 10mm afzagen
L2
.
1
2.
L1
2.
L2
L1
Om de laatste lamel te kunnen plaatsen moeten eerst de
•
laatste 3 lamellen in de L2 ligger geschoven worden. [1.]
Leg ze tijdelijk schuin tussen L1 & L2 op de vaste
•
louvreholder L1. Zo is er voldoende plaats is om alle 3 de
lamellen in de vaste louvreholder te haken.
Haak daarna de lamellen in de L1 ligger. [2.]
•
Haak als laatste de lamellen vast in de beweegbare
•
louvreholder. [3.]
11
L2
3.
L1
3.
