Docking station
5 Informatie voor elektromonteurs
5.1
Montage en elektrische aansluiting
GEVAAR!
Gevaar voor elektrische schokken bij aanraking van spanningsvoerende delen.
Elektrische schokken kunnen dodelijk letsel veroorzaken.
Voor de werkzaamheden aan het apparaat of de last alle bijbehorende installatie-
automaten vrijschakelen. Onderdelen onder spanning in de omgeving afdekken!
Aansluit- en bedieningselementen
(9) Aansluiting netspanning 230 V AC
(11) Line out aansluitingen
(12) 10-polige bus voor docking station
(13) Aansluitingen luidsprekers (L, R)
(14) Schakelaar Stereo/Mono
Netspanning aansluiten
De voedingskabel is via een installatie-automaat (max. 16 A) gezekerd.
Netspanning op de klemmen 230 V AC (afbeelding 2, 9)
Luidsprekers aansluiten
Bij gebruik van het docking station onafhankelijk
van de luidsprekers noodzakelijk.
GEVAAR!
Bij aansluiting van de luidsprekers in een gemeenschappelijke kabel met de
netspanning kan netspanning op de luidsprekeraders terecht komen. Aanraken
van de luidsprekeraders kan een elektrische schok veroorzaken.
Elektrische schokken kunnen dodelijk letsel veroorzaken.
Luidsprekers altijd alleen met een afzonderlijke kabel aansluiten en met de
meegeleverde siliconen slangen beschermen.
97-09895-000
(9)
(10)

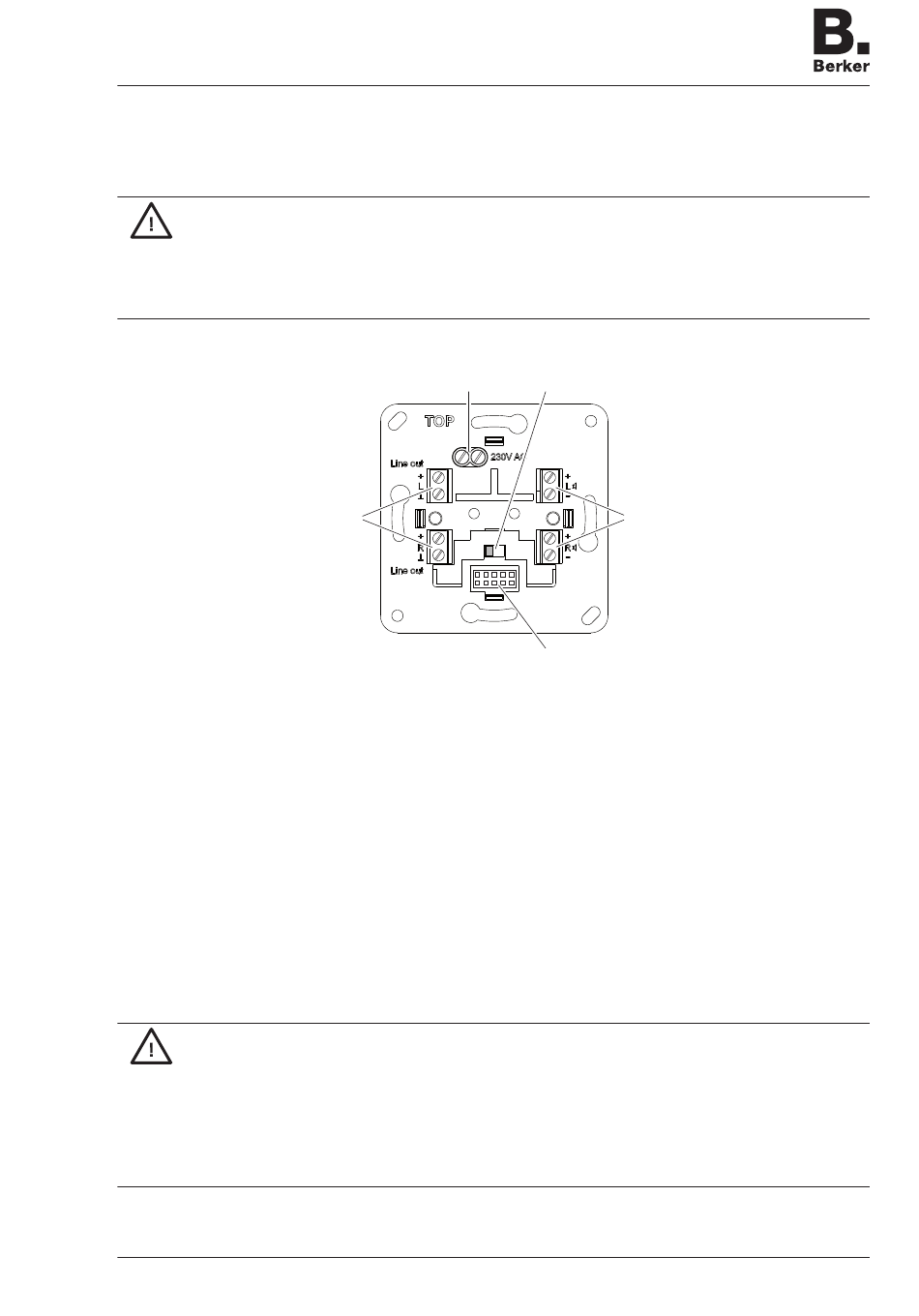

Afbeelding 2: Aansluitingen
van andere audio-apparaten is aansluiting
Pagina 3 /5
(13)
(12)
(11)
aansluiten.
02/2011
