Het aandrijfmechanisme monteren
Voorkom ernstig letsel bij het monteren en verwijderen
van het aandrijfmechanisme door ervoor te zorgen dat
het aandrijfmechanisme altijd wordt ondersteund.
Ramtoevoereenheden D200 3 inch en D200s
6,5 inch
Volgplaat van 55 gallon:

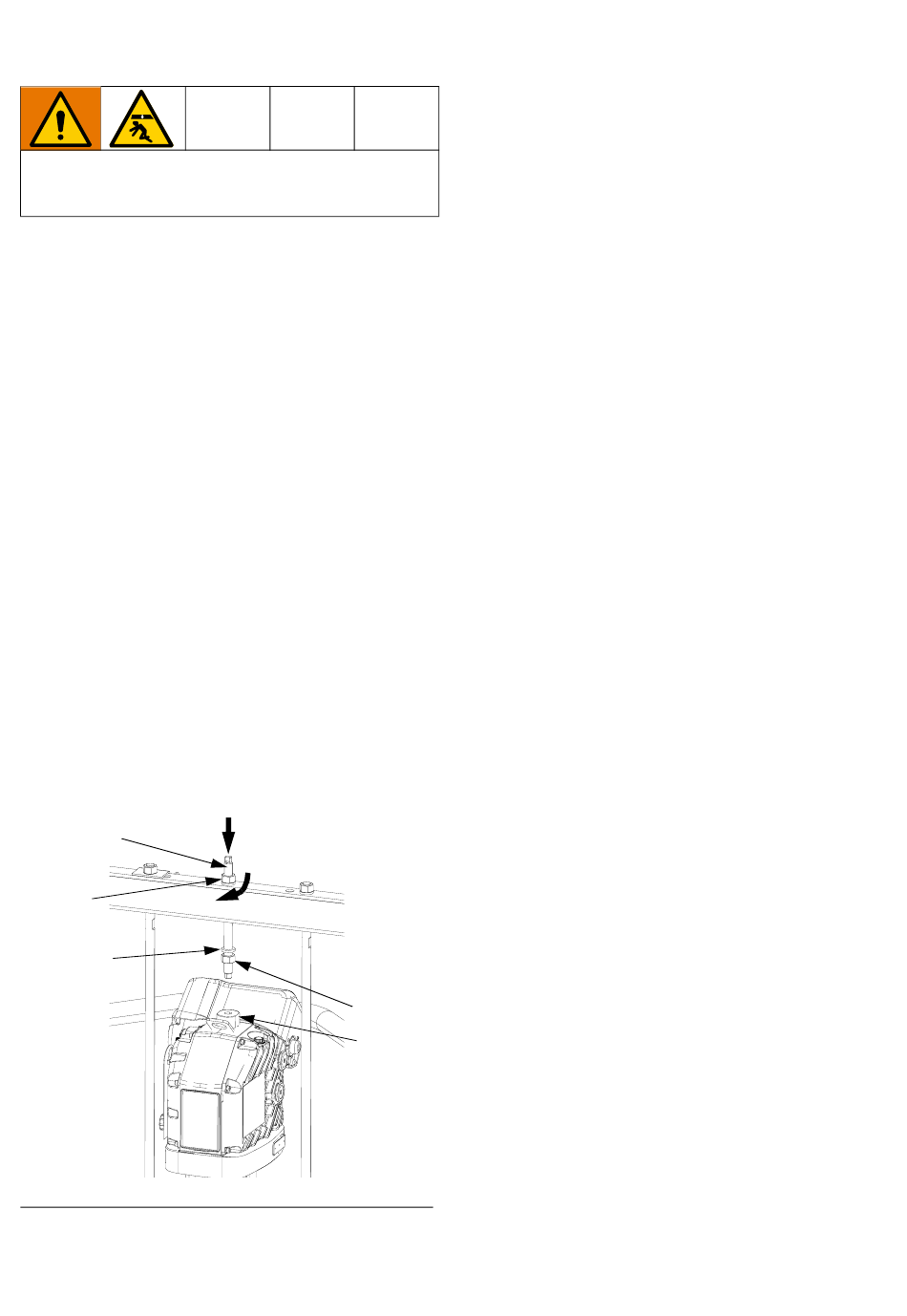

1. Gebruik een geschikte takel om de trekstangen in de
verdringerpomp (AC) te steken en de driver (AB) op
de pomp (AC) te bevestigen.
a. Zie De verdringerpomp weer aansluitenin de
handleiding voor uw pomppakket.
b. Plaats de draadstang (126) door de
middenopening in de dwarsstang. Plaats de
borgringen (124) en moeren (125) op de
draadstang (126), zowel boven als onder de
dwarsstang. Gebruik een sleutel om de
hefringadapter (127) vast te houden en draai de
draadstang (106) met behulp van een andere
sleutel in de hefringadapter (127) vast.
Zie A
. 52.
FB
c. Draai de moer (125) onder de dwarsstang vast
met maximaal 34 N•m (25 ft-lb).
d. Draai de moer (125) boven de dwarsstang vast
om de driver (AB) in positie te vergrendelen.
126
125
124
A
. 52
FB
3A7781G
2. Sluit de voeding aan naar het aandrijfmechanisme
(AB). Voer a-e van stap 4 op pagina 53 in
omgekeerde volgorde uit.
3. Als u een omgevingstemperatuursysteem gebruikt,
zet de voedingsschakelaar (AZ) op AAN. Wanneer u
een verwarmd systeem gebruikt, zet de schakelaar
voor de voedingsaansluitkast (AK) en de
voedingsschakelaar (AZ) op AAN.
Ramtoevoereenheid met dubbele staander
D60 3 inch
1. Gebruik een stevige takel om de driver (AB) op de
montageplaat (259) te bevestigen met behulp van de
schroeven (255) en ringen (256). Zie A
pagina 54.
2. Zie De verdringerpomp weer aansluiten in de
handleiding voor uw pomppakket.
3. Sluit de voeding aan naar het aandrijfmechanisme
(AB). Voer a-e van stap 4 op pagina 53 in
omgekeerde volgorde uit.
125
127
