1. Installatie en test
1.1. Plaats de flitser met de bevestigingsvoet (17) op een lampstatief met spigot.
Verwijder de lampbeschermkap (18) en plaats een reflector of een softbox (met Bowens-S adapter).
Toebehoren op de flitser plaatsen en naar rechts draaien; de vergrendeling gebeurt automatisch.
Gebruik de ontgrendelknop (15) en draai naar links om ze te verwijderen.
Vóór iedere plaatsing of verwijdering eerst de stroom uitschakelen en de voedingskabel uittrekken.
═
1.2. Sluit de stroomkabel aan (1).
1.3. Plaats schakelaar (4) in stand
en schakel de pilootlamp (9) en het geluidssignaal (14) aan.
1.4. Draai de energieregelknop (3) om de energie (13) van het flitslicht te regelen.
1.5. Wanneer de oplaadcontrole-LED (7) groen oplicht kan u de testknop (5) drukken om te flitsen.
1.6. Sluit het synchrocontact (6) met de synchrokabel aan op de camera, deze bedient dan de flitser.
Opmerking: voor de goede werking van de condensatoren is het aangeraden om, bij een nieuw of een
maand ongebruikt toestel, 5 minuten op laag energieniveau (3) in te stellen alvorens te flitsen.
2. Energieregeling – Het
display geeft de relatieve energie aan van 1.0 tot 6.0 tot op 1/10 f-stop.
2.1. Draai de energieregelknop (3) om de energie (13) van het flitslicht te regelen
2.2. Na regeling naar een lager energieniveau: testknop drukken om de overtollige energie te verwijderen.
3. Pilootlamp – Volgens de stand van schakelaar (4):
3.1. Drukknop (9) schakelt het vermogen van de pilootlamp.
3.2. LED (8) aan: pilootlamp op maximum vermogen
3.3. LED (8) uit: vermogen pilootlamp proportioneel met energieregeling van de flits..
4. Flitslicht – Wanneer de oplaadcontrole-LED (7) groen oplicht, kan de flits geactiveerd worden:
4.1. Door druk op de testknop (5) ).
4.2. Door de synchroaansluiting (6); de sluiter van het fototoestel bedient de flits.
4.3. Door de fotocel (10); de flits van een ander toestel bedient de flitser synchroon.
5. Geluidssignaal – Drukknop (14) schakelt het geluidssignaal in (LED aan) of uit (LED uit).
6. Fotocel – Knop (11) schakelt de werking van de fotocel:
– LED's 1-3 uit: fotocel uitgeschakeld (geen reactie op externe flits of infrarood).
– LED 1 aan: fotocel ingeschakeld (synchrone bediening door externe flits of infrarood mogelijk).
– LED 2 aan: fotocel reageert synchroon op 2de flits; geen reactie op 1ste flits.
– LED 3 aan: fotocel reageert synchroon op 3de flits; geen reactie op 1ste en 2de flits.
7. Smeltzekering – Gebruik het juiste type zekering. Het toestel bevat een reservezekering.
Vóór de vervanging de stroom uitschakelen en de voedingskabel uittrekken.
8. Defecten – Bij defect de stroom uitschakelen en het toestel laten herstellen.
Het is aangeraden een defecte flitsbuis te laten vervangen door een erkende onderhoudsdienst.
-
Les images présentées ne sont données qu'à titre illustratif.
14
15
12
13
11
2
3
1
18
–
═
pilootlamp UIT /
pilootlamp AAN.

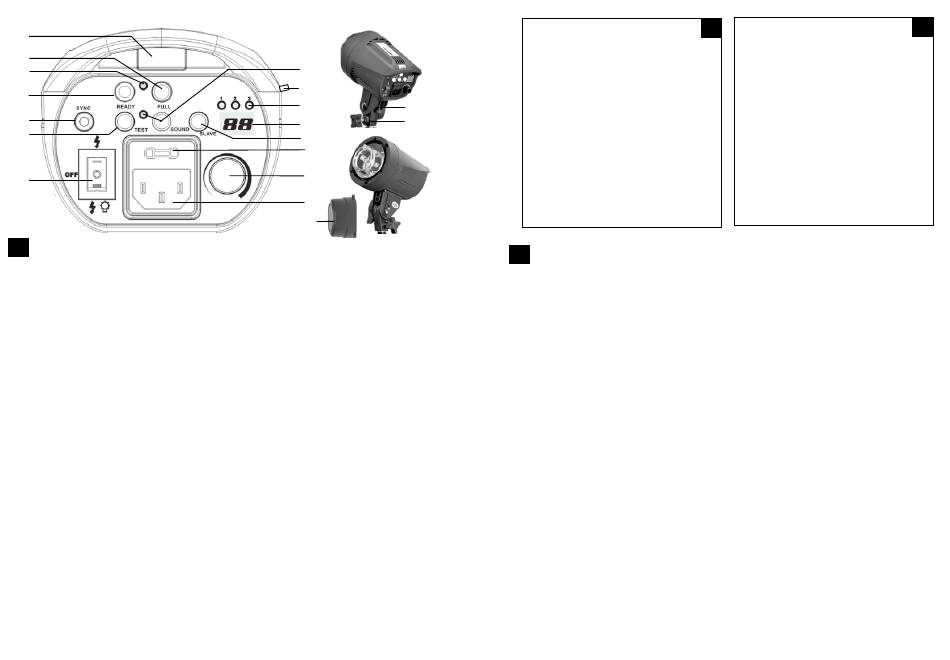

1.
Stroomaansluiting 230V
2. Zekering
3.
Energieregelknop
4. Algemene schakelaar
5 Testknop
6. Synchroaansluiting
7. Oplaadcontrole-LED (flitsklaar)
8. Controle-LED: pilootlamp op max. vermogen
16
9. Instelling maximum vermogen pilootlamp
17
10. Fotocel
11. Instelling werking fotocel
12.
Controle-LED's fotocelinstelling
13. Display
14. Instelling geluidssignaal met controle-LED
15. Ontgrendelingsknop toebehoren
16. Parapluhouder
17. Bevestigingsvoet voor spigot
18. Lampbeschermkap
FR
1. Installation et test
1.1. Placez le flash avec le pied de fixation (17) sur un trépied lumière avec spigot.
Enlevez le capot protège-lampe (18) et placez un réflecteur ou une boîte à lumière (bague Bowens-S)
Placez l'accessoire sur le flash et tournez vers la droite; le verrouillage est automatique.
Utilisez le bouton de déverrouillage (15) et tournez vers la gauche pour l'enlever.
Avant chaque placement ou enlèvement il faut couper le courant et déconnecter le câble réseau.
1.2. Raccordez le câble réseau (1).
1.3. Mettez l'interrupteur (4) en position
1.4. Tournez le bouton de réglage d'énergie (3) pour ajuster l'énergie (13) du flash.
1.5. Lorsque la LED témoin de charge (7) est verte vous pouvez appuyer le bouton test (5) pour flasher.
1.6. Connectez le contact synchro (6) par câble synchro à l'appareil photo, qui commande alors le flash.
Remarque : pour le bon fonctionnement des condensateurs il est conseillé, en cas d'un appareil neuf ou
inutilisé durant plus d'un mois, de régler l'énergie (3) 5 minutes à bas niveau avant de flasher.
2. Réglage de l'énergie – L'écran indique l'énergie
2.1.
Tournez le bouton de réglage d'énergie (3) pour ajuster l'énergie (13) du flash.
2.2. Après abaissement du niveau d'énergie : activer le bouton test pour réduire le surplus d'énergie
3. Lampe pilote – Suivant la position de l'interrupteur (4):
3.1. Le bouton (9) règle la puissance de la lampe pilote.
3.2. LED (8) allumée : puissance maximale.
3.3. LED (8) éteinte : puissance proportionnelle au réglage de l'énergie du flash.
4. Flash – Lorsque la LED témoin de charge (7) est verte, le flash peut être activé :
4.1. Par le bouton test (5).
4.2. Par le raccordement synchro (6) ; l'obturateur de l'appareil photo commande le flash.
4.3. Par la cellule photoélectrique (10) ; le flash d'un autre appareil commande le flash synchrone
5. Signal sonore – Le bouton (14) enclenche (LED allumée) ou déclenche (LED éteinte) le signal sonore.
6. Cellule photoélectrique – Bouton (11) règle le fonctionnement de la cellule photoélectrique.
– LEDs 1-3 éteintes: cellule photoélectrique désactivée (pas de réaction au flash externe ou infrarouge).
– LED 1 allumée: cellule photoélectrique activée (commande synchrone par flash externe est possible).
– LED 2 allumée: cellule photoélectrique réagit synchrone au 2ème flash; pas de réaction au 1er flash.
– LED 3 allumée: cellule photoélectr. réagit synchrone au 3ème flash; pas de réaction au 1er et 2ème flash.
7. Fusible – Utilisez le type de fusible correct. L'appareil contient un fusible de réserve.
Couper le courant et déconnecter le câble d'alimentation avant remplacement.
8. Défauts – Lors de défauts : couper le courant et faire réparer l'appareil.
Il est conseillé de faire remplacer un tube flash défectueux par un service d'entretien reconnu.
NL
1.
Raccordement électrique 230V
2. Fusible
3.
Bouton de réglage d'énergie
4. Interrupteur général
5. Bouton test
6. Raccordement synchro
7. LED témoin de charge (flash actif)
8. LED témoin : lampe pilote à puissance max.
9. Réglage puissance max. de la lampe pilote
10. Cellule photoélectrique
11. Réglage cellule photoélectrique
12.
LEDs témoin
cellule photoélectrique
13. Ecran de contrôle
14. Réglage signal sonore avec LED témoin
15. Bouton de déverrouillage d'accessoires
16. Support parapluie
17. Pied de fixation pour spigot
18. Capot protège-lampe
═
; enclenchez la lampe pilote (9) et le signal sonore (14).
relative
de 1.0 à 6.0 jusqu'à 1/10f-stop
.
–
═
lampe éteinte /
lampe enclenchée.
FR
