Seguridad
Tanto en la instalación como en el funciona-
miento de esta luminaria han de observarse las
normas de seguridad nacionales.
El montaje y la puesta en servicio deben ser
realizados únicamente por un electricista
especializado.
El fabricante no asume ninguna responsabilidad
en caso de daños causados por el uso o el
montaje inadecuados. En caso de realizar
modificaciones posteriores en la luminaria, la
persona que realiza dichas modificaciones será
considerada como fabricante.
Montaje
Aflojar los tornillos Allen (SW 5) de la cabeza del
poste y retirar la caja de conexión hacia arriba.

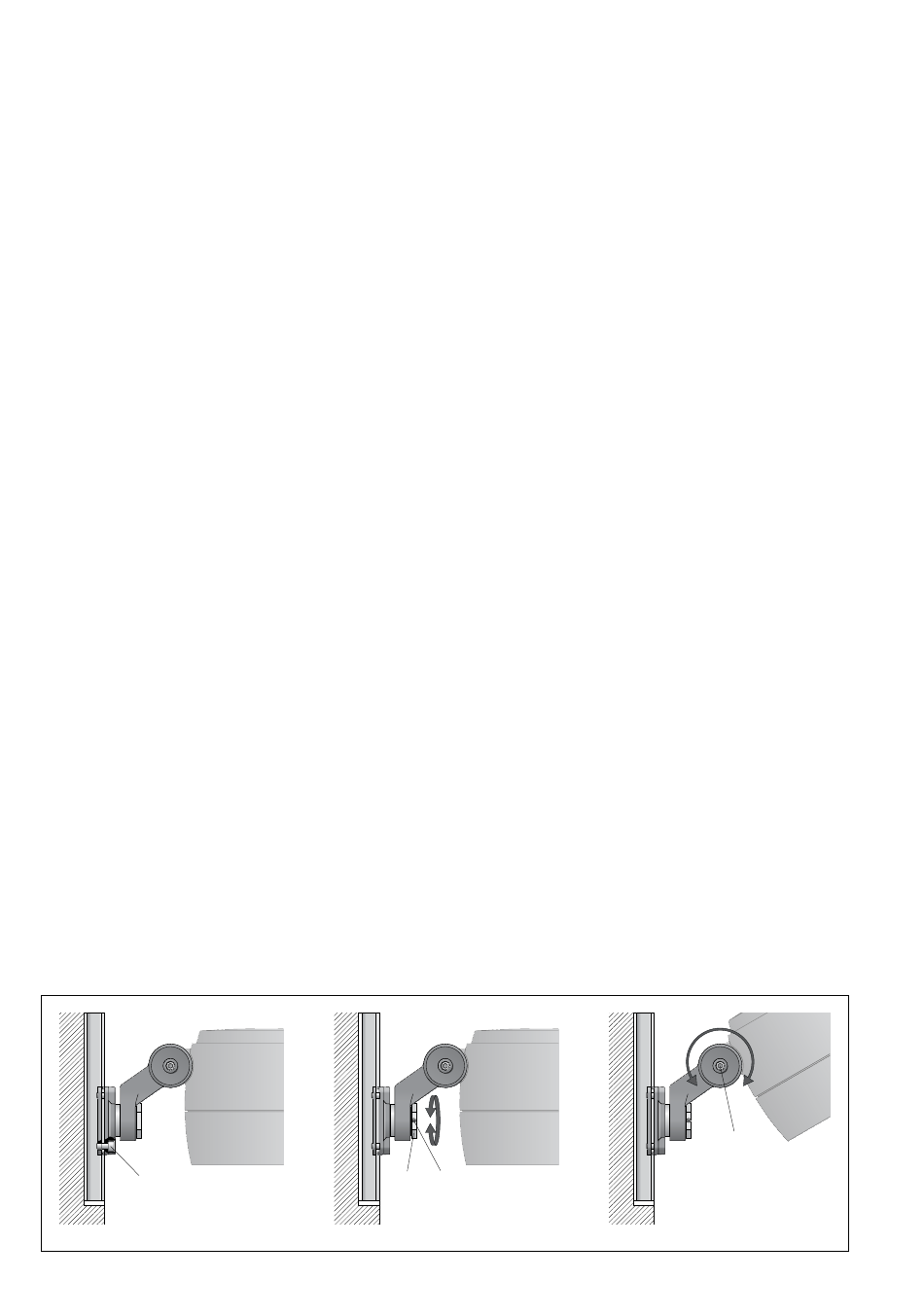

Insertar el proyector en la ranura perfilada del
poste y fijarlo en la posición deseada con los
dos tornillos Allen (SW 4) (véase el dibujo A).
Introducir el cable de conexión del proyector
en el poste a través del orificio alargado más
cercano de la ranura perfilada.
La conexión eléctrica se establece en la caja de
conexión en la cabeza del poste.
Pasar el cable de conexión del proyector
por el prensaestopas al interior de la
caja de conexión. Apretar firmemente el
prensaestopas.
Realizar la puesta a tierra y la conexión
eléctrica.
Prestar atención a la asignación correcta del
cable de conexión. Realizar la conexión a la red
en el conductor marrón (L), azul (N) y verde-
amarillo (1).
La conexión de los conductores de control
se realiza a través de los dos conductores
marcados con DALI de color blanco-rojo (ws-
rt) y blanco-negro (ws-sw). Si no se utilizan
estos conductores, la luminaria funciona con la
potencia lumínica completa.
Colocar la caja de conexión en el poste de
perfilado y fijarla.
Comprobar la correcta posición de la junta.
Apretar los tornillos firme y uniformemente en
cruz.
Ajustar el proyector:
Soltar el tornillo Allen (SW 5) y la tuerca
hexagonal (SW 27) y ajustar la dirección de
radiación deseada (véase el dibujo B, C).
Par de apriete:
Tornillo Allen = 7 Nm
Tuerca hexagonal = 35 Nm
Asegurar la tuerca hexagonal contra el
aflojamiento, apretando uno de los tornillos
Allen (SW 2).
SW 4
A
2 / 4
Sicurezza
Per l'installazione e l'uso di questo apparecchio
vanno osservate le disposizioni nazionali di
sicurezza.
Il montaggio e la messa in funzione devono
essere effettuati esclusivamente da un
elettricista qualificato.
Il produttore non si assume alcuna
responsabilità per eventuali danni causati da un
uso o montaggio falso.
Qualora vengano apportate delle modifiche
all'apparecchio in un secondo momento, è
da intendere come produttore la persona che
esegue tali modifiche.
Montaggio
Allentare le viti con esagono incassato (da 5)
sulla testa di palo e rimuovere la scatola
elettrica.
Inserire il proiettore nella scanalatura del profilo
sul palo profilato e fissarlo nella posizione
desiderata utilizzando le due viti con esagono
incassato (da 4) (vedi schema A).
Inserire il cavo di allacciamento proiettore
nel palo facendolo passare attraverso il foro
allungato più vicino.
Il collegamento elettrico ha luogo nella scatola
elettrica all'interno della testa di palo.
Fare passare il cavo di allacciamento del
proiettore nell'apposito collegamento a vite
fino alla scatola elettrica. Avvitare bene il
collegamento a vite per cavo.
Collegare il conduttore di protezione ed
effettuare il collegamento elettrico.
Fare attenzione alla disposizione corretta del
cavo di allacciamento. Eseguire il collegamento
alla rete sulla linea marrone (L), blu (N) e verde-
gialla (1).
Il collegamento delle linee comando avviene
tramite i due fili di colore bianco-rosso (b-r) e
bianco-nero (b-n) contrassegnati con DALI.
Se questi conduttori non vengono utilizzati,
l'apparecchio funziona a piena potenza.
Posizionare la scatola elettrica sul palo profilato
e fissarla.
È importante che la guarnizione sia posizionata
correttamente.
Serrare saldamente le viti in modo uniforme a
sequenza incrociata.
Effettuare la regolazione del proiettore:
Allentare la vite con esagono incassato (da 5) e
il dado esagonale (da 27) e regolare la direzione
di illuminazione desiderata (vedi figura B, C).
Coppie di serraggio:
Vite con esagono incassato = 7 Nm
Dado esagonale = 35 Nm
Bloccare il dado esagonale per evitarne
l'allentamento serrando una delle viti con
esagono incassato (da 2).
35 Nm
SW 27
B
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Veiligheid
Bij het installeren en gebruiken van dit armatuur
moeten de nationale veiligheidsvoorschriften in
acht worden genomen.
De montage en ingebruikname mag alleen door
een elektromonteur worden uitgevoerd.
De fabrikant stelt zich niet aansprakelijk voor
schade die ontstaat door een onjuist gebruik of
verkeerde montage.
Indien achteraf wijzigingen aan het armatuur
worden aangebracht, geldt de persoon die
deze wijzigingen aanbrengt, als de fabrikant.
Montage
Draai de inbusschroeven (SW 5) aan de
mastkop los en verwijder de aansluitbox.
Plaats de schijnwerper in de profielgroef aan
de profielmast en bevestig deze met de twee
inbusschroeven (SW 4) in de gewenste positie
(zie tekening A).
Steek de schijnwerperaansluitkabel door het
dichtstbijzijnde slobgat van de profielgroef in
de mast.
De elektrische aansluiting vindt plaats in de
aansluitbox in de mastkop.
De aansluitkabel van de schijnwerper door
de kabelinvoer tot in de aansluitbox schuiven.
Draai de kabelinvoer stevig vast.
Breng de aardverbinding en elektrische
aansluiting tot stand.
Let hierbij op de juiste aansluiting van de
aansluitkabel. Breng de netaansluiting aan de
bruine (L), blauwe (N) en groen-gele aders (1)
tot stand.
De aansluiting van de stuurkabels vindt plaats
via de beide met DALI gemarkeerde aders
wit-rood (wt-rd) en wit-zwart (wt-zw). Bij niet-
aansluiting van deze draden werkt het armatuur
met volle lichtopbrengst.
Plaats de aansluitbox op de profielmast en
bevestig hem.
Let op de juiste zitting van de afdichting.
Draai de schroeven kruislings gelijkmatig vast.
Stel de schijnwerper in:
Draai de inbusschroef (SW 5) en zeskantmoer
(SW 27) los en stel de gewenste
uitstraalrichting in (zie tekening B, C).
Aanhaalmomenten:
Inbusschroef = 7 Nm
Zeskantmoer = 35 Nm
Borg de zeskantmoer tegen loskomen door
een van de inbusschroeven (SW 2) vast te
draaien.
SW 2
C
7 Nm
SW 5
