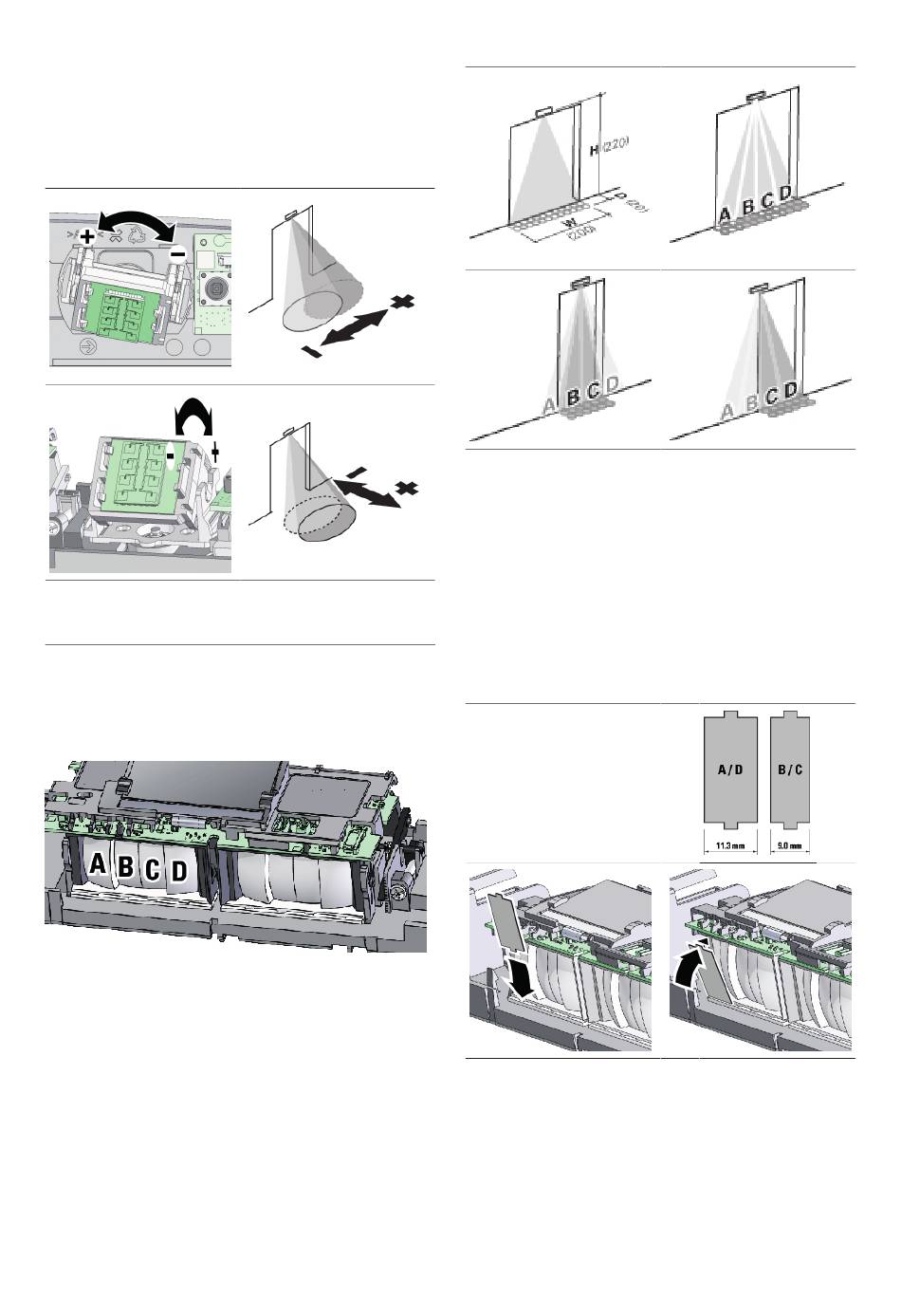

Radarmodule uitlijnen
De radarmodule kan handmatig onder een hoek van 0
tot 90° worden ingesteld en met telkens 20° naar beide
zijden worden gedraaid.
1. Stel de hoek zodanig in, dat de radarmodule op de
route voor de deur is gericht.
2. Stel de hoek zodanig in, dat het personenverkeer op
de gewenste afstand tot de deur wordt geregistreerd.
4.2.2 Aanwezigheidsmelding instellen
Personen mogen door deurbewegingen niet gewond
raken. Voor de veiligheid registreert de sensor de
aanwezigheid van personen met een AIR-veld (actief
infraroodlicht). Door een optiek met 4 lenzen ontstaat een
AIR-lichtveld bestaande uit 4 segmenten (A tot D).
24.04.2024 | © BBC Bircher | bircher.com | DualSense S
De grootte van het AIR-veld op de vloer hangt af van
de montagehoogte van de sensor (zie tekening met
voorbeeldwaarden voor de hoogte H = 220 cm).
Wanneer het AIR-veld breder dan nodig is, kan de
deur niet sluiten, wanneer personen zich naast de
ingang ophouden. Bij de smalle deur activeren bijv. de
segmenten A en D onnodig het veiligheidssysteem en bij
de hoofdsluitrand aan de zijkant de segmenten A en B.
AIR-veld begrenzen
► Begrens het AIR-veld tot de benodigde grootte,
om onnodig activeren van de beveiligingsfunctie te
vermijden.
Dek de lenzen (A t/m D) van
niet benodigde segmenten af.
Plaats daarvoor de meegele-
verde kunststof plaatjes in de
steekplaatsen voor de betref-
fende lenzen. Kies de voor de
lens passende grootte van het
plaatje.
7 | 12
