Om te controleren of de spoelen
goed werken
1.
Start het toestel op in het diagnosescherm
onder de volgende omstandigheden, zie
Informatie, pagina 38.
Uitvoer
Uitvoer
„1"
„2"
Uit
Uit
Aan
Aan
2.
Uit gecontroleerde poorten mag geen lucht
stromen. Als dat wel het geval is, functioneert
het spoelverdeelstuk niet goed en moet
het wellicht worden vervangen. Probeer de
spoel te verschuiven door de „handmatige
schakelknop" in te drukken om een
vastzittend ventiel los te maken. Als dat niet
werkt, moet het spoelverdeelstuk worden
vervangen.
Systeem houdt geen druk
vast/produceert geen druk
Dit wijst erop dat er een lek in het systeem zit. Deze
procedure beschrijft hoe u het lek kunt vinden en
repareren.
OPMERKING: Het systeem zal lucht omleiden
via het ventiel van het lossysteem bij 145 psi.
1.
Controleer het drukontlastingsventiel om er
zeker van te zijn dat het gesloten is en geen
lucht lekt.
2.
Controleer de drukontlastingshendel op het
ventiel van het lossysteem om er zeker van te
zijn dat deze in de gesloten positie staat en
geen lucht lekt.
3A8230B

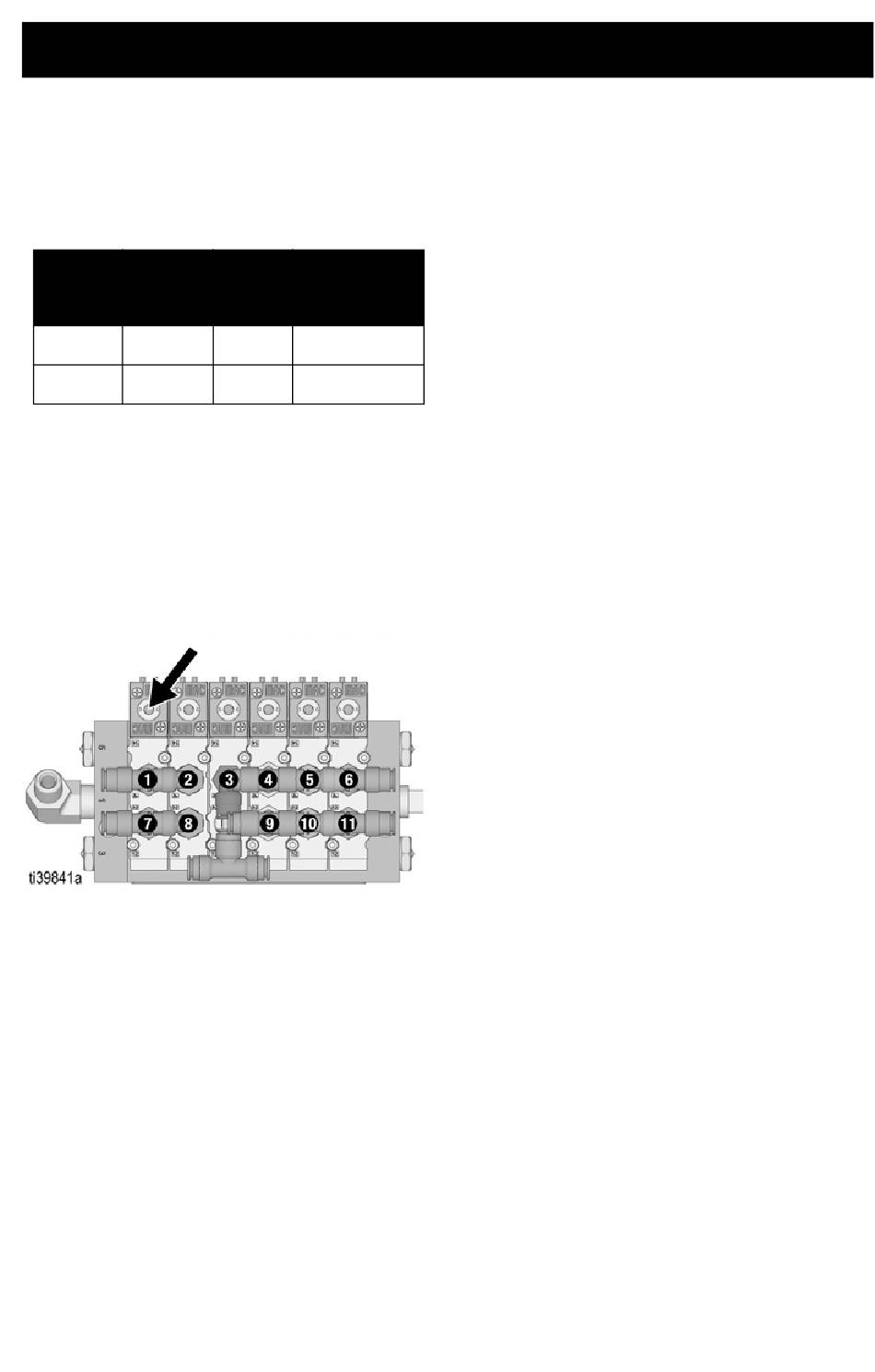

Poorten om los
Uitvoer
te koppelen en
„C"
te controleren
Uit
1, 2, 3, 4, 5, 6
Aan
7, 8, 9, 10, 11
KNOP VOOR HANDMATIG
SCHAKELEN
Probleemoplossing
3.
Laat het toestel draaien om te kijken of er
lucht komt uit de luchtcompressor. Open het
drukontlastingsventiel om te controleren of er
lucht stroomt. Kijk ook of de ventilator van de
compressor in beweging is terwijl het toestel
draait.
a.
Compressor geeft lucht af: er is een
lek elders in het systeem. Ga verder
met stap 4.
b.
Compressor geeft geen lucht:
compressor is defect. Vervang de
compressor en volg de aanbevolen
onderhoudsintervallen om toekomstige
storingen te voorkomen.
4.
Sluit het systeem af door het
drukontlastingsventiel dicht te draaien
en controleer op uitwendige lekken. Er mag
geen lucht lekken uit enig extern onderdeel
van de apparatuur, behalve het ventiel van
het lossysteem. Potentiële lekpunten om te
controleren:
a.
Luchtleidingen: Als een luchtleiding
beschadigd is (geknikt, gescheurd),
vervang deze dan door een vervangende
buis en installeer deze op de juiste wijze
om toekomstige schade en knikken
te voorkomen. Als de luchtleidingen
loszitten van fitting, sluit ze dan
opnieuw aan en zorg ervoor dat
de slangmarkering gelijk ligt met
de snelkoppeling.
b.
Fittingen: Beschadigde fittingen moeten
worden vervangen. Als een losse fitting
het probleem veroorzaakt, draai de
fitting dan vast om het lek te stoppen.
c.
Uitlaatventielen verdeelstuk: Als er
lucht lekt uit de uitlaatventielen op
het verdeelstuk, duidt dit gewoonlijk
op een storing in de luchtcilinder, NIET
op een storing in het spoel. Volg de
onderstaande procedure om grondig
te controleren op luchtcilinderlekken.
49
