c
Gebruikers-
handleiding
Dit document verstrekt aanwijzingen inzake de installatie en het
gebruik voor de Valstopventielensets Drop Stop van Cascade. De
Valstopventielensets zijn bedoeld om geïnstalleerd, onderhouden
en gebruikt te worden door uitsluitend opgeleid en gekwalificeerd
personeel. Het valstopventiel moet geïnstalleerd worden in het
hydraulische circuit van de heftruck en functioneert in zowel de free
lift als in main lift om de dalende stroom te blokkeren en de daling te
stoppen. Dit voorkomt slaphangende kettingen wanneer de last wordt
ondersteund door de vloer of een andere geschikte draagstructuur.
Het valstopventiel is actief wanneer het cabinelampje brandt.
Artikelnummer 6888167-R1_NL
cascade
corporation
Voor technische ondersteuning. . .
Telefoon: 1-800-227-2233
Fax: 1-888-329-8207
Internet: www.cascorp.com
Correspondentieadres: Cascade Corporation, PO Box 20187, Portland, OR 97294 (VS)

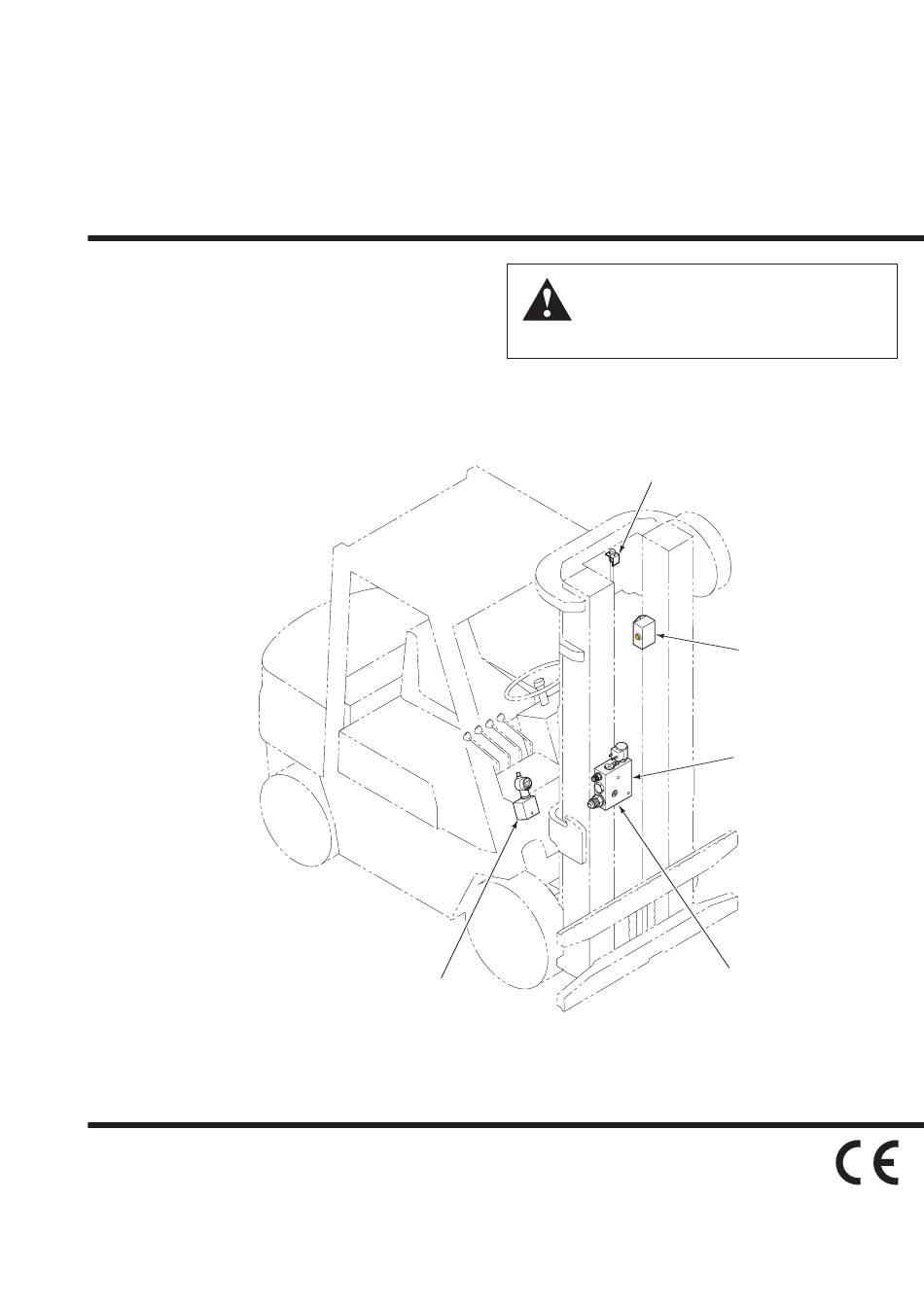

AC3041.eps
Drukschakelaar
(In de fabriek ingesteld)
W
Valstopventielensets
6888179-Free lift
6890313-Simplex
WAARSCHUWING: Alle operators moeten voorafgaand
aan het gebruik het hoofdstuk Werking lezen.
WAARSCHUWING: Lees deel BELANGRIJKE
INFORMATIE op pagina 6.
Naderingssensor
Voor het bestellen van onderdelen. . .
Call: 1-888-227-2233
Fax: 1-888-329-0234
Internet: www.cascorp.com
Correspondentieadres: Cascade Corporation, 2501 Sheridan Ave., Springfield, OH 45505 (VS)
Cabinelampje
OPGELET: Monteer het ventiel
zo dat interferentie met de bewe-
gende onderdelen van de mast
en de kap van de heftruck tijdens
de achterwaartse kanteling wordt
voorkomen.
Valstopventiel
Advertenties
Inhoudsopgave
Samenvatting van Inhoud voor Cascade 6888179-Free lift
- Pagina 1 Voor technische ondersteuning. . . Voor het bestellen van onderdelen. . . Telefoon: 1-800-227-2233 Fax: 1-888-329-8207 Call: 1-888-227-2233 Fax: 1-888-329-0234 Internet: www.cascorp.com Internet: www.cascorp.com Correspondentieadres: Cascade Corporation, PO Box 20187, Portland, OR 97294 (VS) Correspondentieadres: Cascade Corporation, 2501 Sheridan Ave., Springfield, OH 45505 (VS)
-
Pagina 2: Systeemvereisten En Specificaties
Systeemvereisten en specificaties Deze installatieset moet gebruikt worden op apparatuur die voldoet aan de volgende specificaties: Maximale hydraulische druk: 207 bar (3000 psi) Stroomvoorziening: Nominaal 12V en 5A circuit. Maximale hydraulische bedrijfstemperatuur: 85° C (185° F) Maximale omgevingstemperatuur: 50° C (122° F) Hydraulische componenten: Gedimensioneerd voor max. -
Pagina 3: Installatie
WAARSCHUWING: Voer na de installatie een volledige test uit van de apparatuur van Cascade Corp. alvorens ze voor service te retourneren. Controleer of de apparatuur functioneert zoals beoogd en beschreven in deze handleiding. - Pagina 4 BELANGRIJK: Om elektrische schokken of beschadiging van het systeem te voorkomen, moet de kabel van de heftruck worden .50 in. Bewegende losgekoppeld van de minpool van de accu. (12 mm) balk Vaste balk mast Identificeer een montagepositie voor de naderingssensor op een vaste balk van de mast.
-
Pagina 5: Onderhoud
Instellingen drukschakelaar waarden. (indien nodig) Zie Belangrijke informatie voor meer WAARSCHUWINGEN. De schakelaar is door Cascade vooraf ingesteld voor de correcte • Maak gebruik van geschikte beschermingsmiddelen. werking, met psi als drukeenheid. De enige veranderingen die mogelijk noodzakelijk kunnen zijn, omvatten: •... -
Pagina 6: Bediening
C De waarde voor hand-armtrillingen is niet hoger dan 2,5 m/s • Controleer de goede werking van alle functies. Cascade Corp. verklaart dat dit product voldoet aan de toepasselijke Europese richtlijnen, met inbegrip van de richtlijn 2006/42/EG (machinerichtlijn) en, als zodanig, voorzien is van de CE-markering. - Pagina 7 Onderdelen Mast Simplex AC3353.eps HOE- ARTIKELNR. BESCHRIJVING VEELH 6890313 Valstopventielenset 6897649 Drukschakelaar 6886646 Ventiel 6890157 Slang 768798 Inbusbout, M8 x 45 6888174 Kabelbundel 6887609 Cabinelampje 6048139 Samenstel voedingskabel, 12V 6888175 Jumper 6017897 Zekering - 5 Amp Referentie: Samenstel kabelbundel 6890296.
- Pagina 8 Fitting, 6-6 6093794 Fitting, 12-12 611293 Fitting, 12-12 768798 Inbusbout, M8 x 45 6888174 Kabelbundel 6887609 Cabinelampje 6048139 Samenstel voedingskabel, 12V 6096239 Samenstel schakelaar 6017897 Zekering - 5 Amp Referentie: Samenstel kabelbundel 6890296. © Cascade Corporation 2019 01-2019 Artikelnummer 6888167-R1_NL...
