(A)

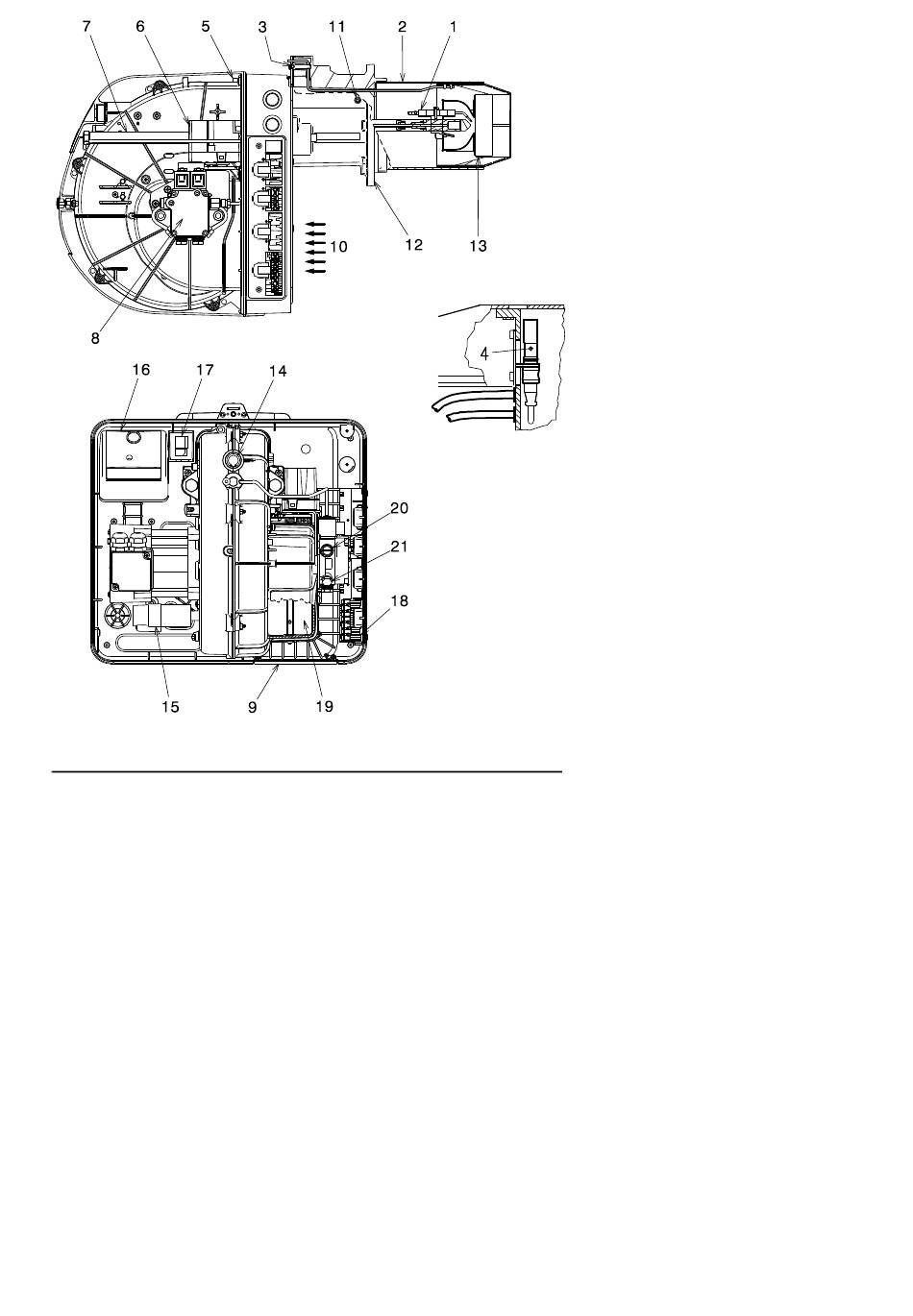

BESCHRIJVING VAN BRANDER (A)
1 Ontstekingselektrodes
2 Branderkop
3 Schroef voor branderkopafstelling
4 UV-sensor voor controle van vlamaanwezig-
5 Schroef voor bevestiging ventilator op flens
6 Servomotor
7 Geleiders om de brander te openen en de
8 Druk vlamgang pomp
9 Plaat om 4 gaten in te boren waardoor de
10 Luchtinlaat naar ventilator
11 Drukaangrijpingspunt ventilator
12 Montageflens van ketel
13 Vlamhouder
14 Vlamkijkvenster
15 Motorcondensator (alleen voor RL 35)
16 Controledoos met vergrendelingscontrole-
17 Twee schakelaars:
18 Stekkers voor elektriciteitsaansluitingen
19 Luchtafsluitklep
D1866
20 Pompregeling (lage druk)
21 Pompregeling (hoge druk)
AANTEKENING
Als de drukknop van de controledoos 16)(A) op-
licht, betekent dat dat de brander vergrendeld is.
Druk op de drukknop om te ontgrendelen, maar
tenminste 10 seconden na de vergrendeling.
20156620
4
heid
branderkop te inspecteren
slangen en de elektriciteitskabels lopen.
licht en ontgrendelingsknop
- een "brander uit - aan"
- een voor "werking 1ste - 2de vlamgang"
