Montage van de snelkoppeling fles - pompunit (uitbreidingsset)
Let op: De uitbreidingsset "Snelkoppeling fles - pompunit" is voor twee uitbreidingsvarianten bedoeld
en kan daarom onderdelen bevatten die in een afzonderlijk geval niet nodig zijn.
De overbodige onderdelen worden door VACUUBRAND niet teruggenomen!
Montage op de pompinlaat
Montage op een extra opvangfles
Het document mag alleen compleet en ongewijzigd gebruikt en doorgegeven worden. De gebruiker heeft de verantwoordelijkheid
te controleren of dit document geldig is voor zijn product.
Pagina 38 van 60

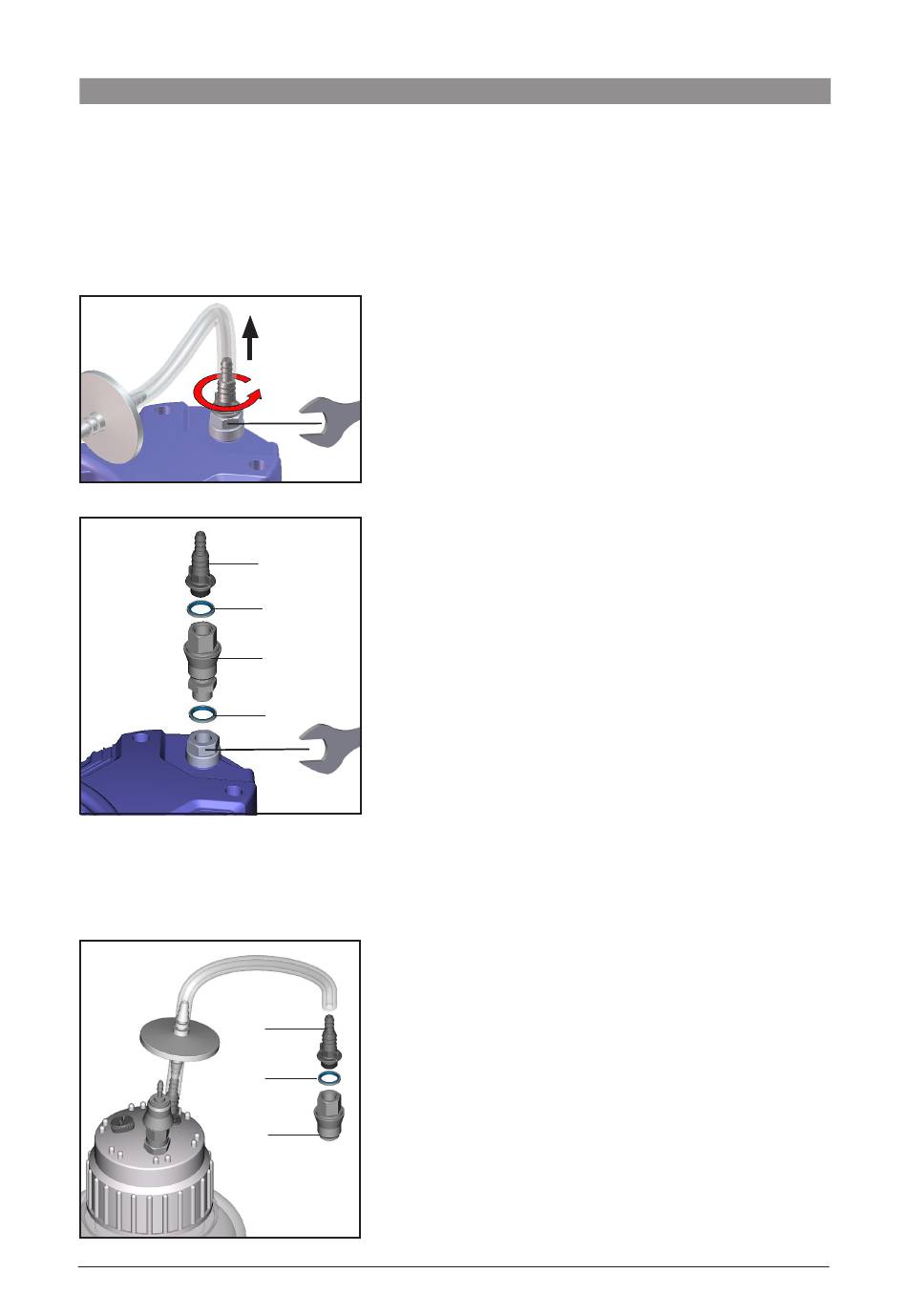

De slang lostrekken en verwijderen.
Het contrastuk met de steeksleutel SW 19 fixeren.
De slangkoppeling eruit draaien.
De koppeling (2) met keerringen (1, 3) en slangkoppeling (4)
monteren.
Het contrastuk met de steeksleutel SW 19 fixeren.
4
De slang weer aanbrengen.
3
2
1
Het koppelingsgedeelte (1) met afdichtring (2) en slangkop-
peling (3) monteren.
De slang weer aanbrengen.
3
2
1
