Verbind de kabels

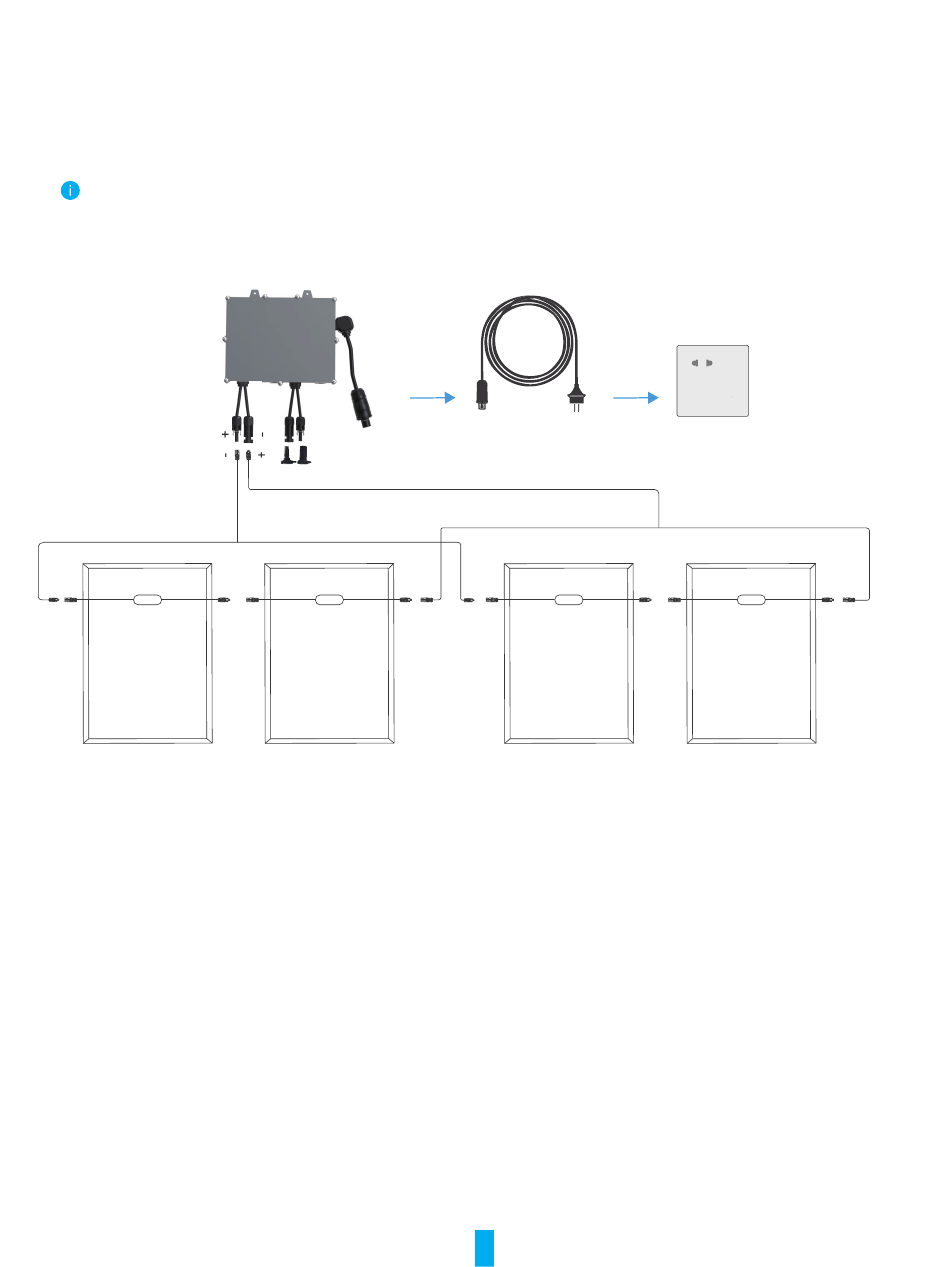

1. Verbind twee zonnepanelen in serie en nog twee zonnepanelen op dezelfde manier
2. Gebruik twee Y-vormige kabels om de vier zonnepanelen afzonderlijk met elkaar te verbinden.
3. Gebruik twee verlengkabels om twee Y-vormige kabels afzonderlijk op de micro-omvormer aan te sluiten
4. Sluit de voedingsadapter aan op de micro-omvormer en steek deze in een stopcontact.
Bij het gebruik van één paar MC4-poorten wordt aanbevolen om het linker paar af te dekken met waterdichte
afdekkingen.
Y-vormige kabel (positief
naar negatief)
-
+
Zonnepaneel
Micro-omvormer
Waterdichte hoezen
+
-
Snoer set
-
+
+
-
16
Uitlaat
Y-vormige kabel (negatief
naar positief)
-
+
-
+
