Deel E - De IQ Battery 5P-behuizing installeren

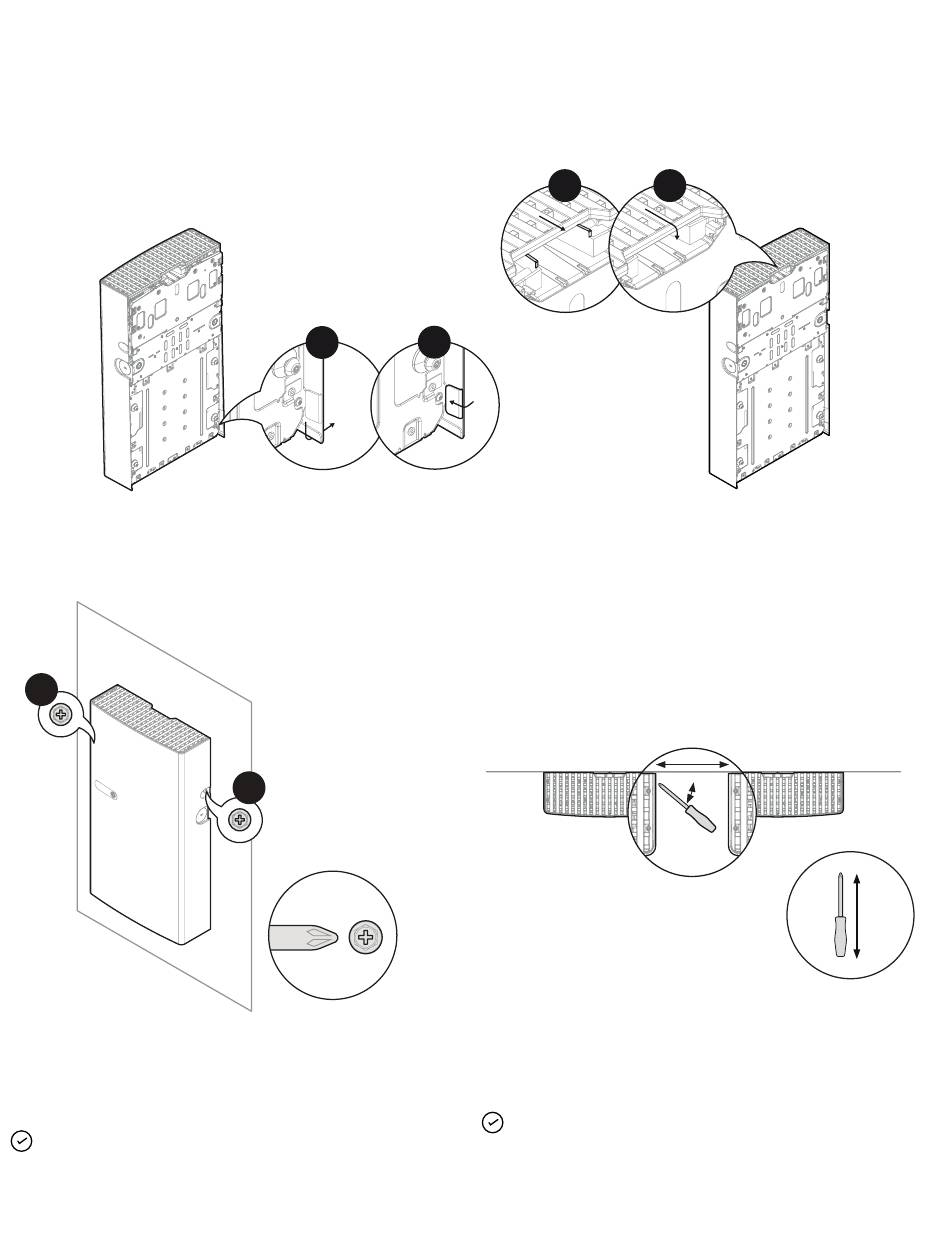

7a
Voordat u het IQ Battery 5P-behuizing loslaat, trekt u de
onderranden naar buiten terwijl u de behuizing naar binnen schuift
en controleert u of de lippen op de achterplaat vergrendeld zijn.
7a
Bevestig de behuizing op de achterplaat met twee M5-
aardingsschroeven ID-behuizing (aanhalen met 3,1 Nm) om de
behuizing stevig op z'n plek te bevestigen en om te voldoen aan
de EMI- en EMC-vereisten.
OPMERKING: Gebruik een schroevendraaier of een elektrische
aandrijving; gebruik geen slagaandrijvingen of slagboren.
Beknopte installatiehandleiding IQ Battery 5P
3
7b
7b
M5-aardingsschroeven ID-
behuizing
aanhalen met 3,1 N m
5
4
Druk het bovenste gedeelte van de behuizing naar binnen zoals
afgebeeld en zorg ervoor dat de behuizing op z'n plek is vergrendeld.
Als de afstand 'A' tussen de units <165 mm is, moet een
schroevendraaier met een maximale lengte van 150 mm worden
gebruikt om de behuizing aan de achterplaat te bevestigen.
Opmerking: De schroef is toegankelijk onder een hoek ten
opzichte van de wand.
6
A
150 mm
35
