ONDERHOUD
Controleer altijd het back-up systeem van de bestuurder na een servicebeurt van het elektrisch systeem!

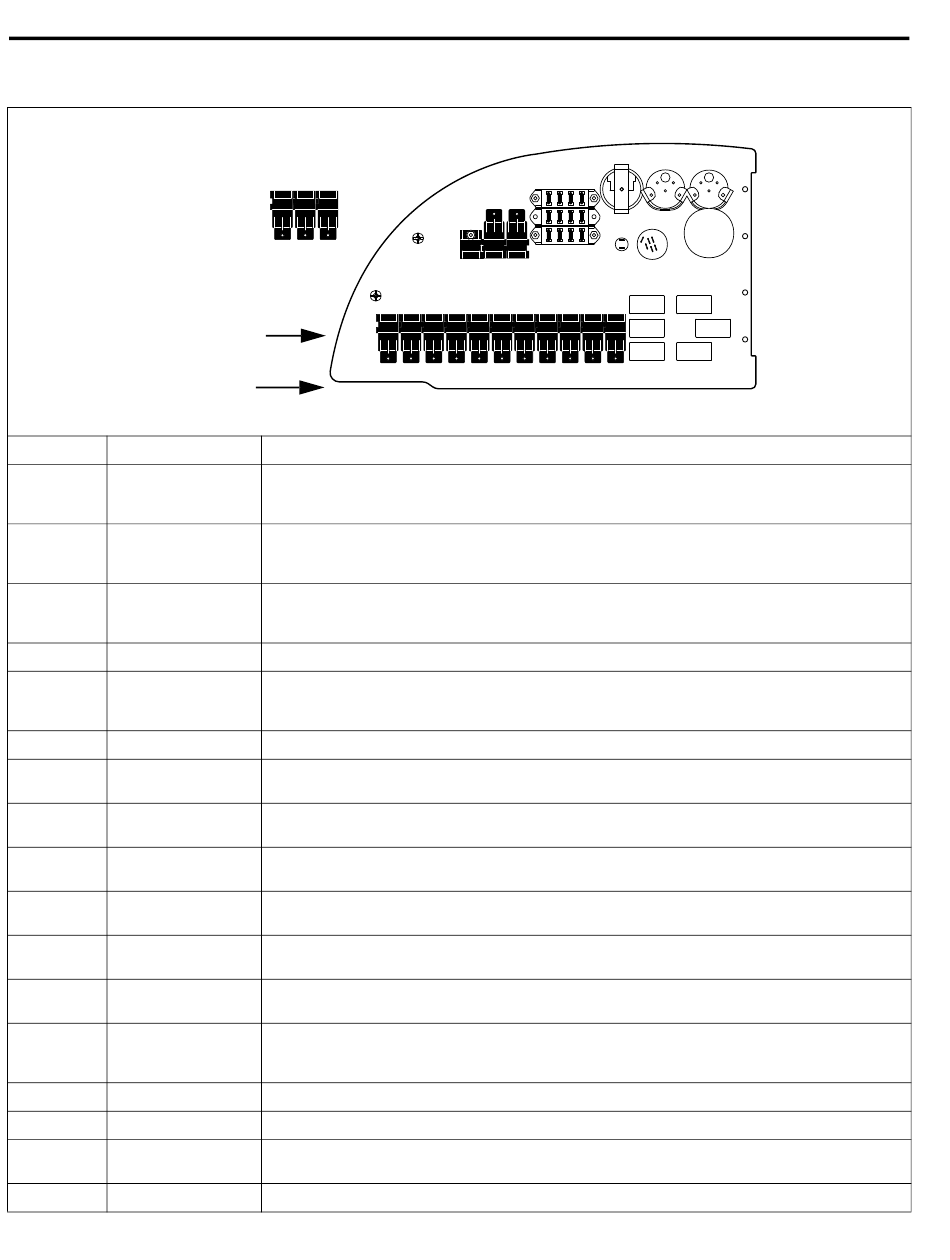

Label
bedradingsbundel
Schematische code
Relais
Beschrijving
KYA / K2
Sleutel-
schakelaar "A"
KYI / K1
Sleutel-
schakelaar "I"
KYS / K3
Sleutel-
schakelaar "S"
BK1 / K4
Rem-Start
BK2 / K5
Rem-Aan
NT1 / K6
Neutraal-Start
NT2 / K7
Neutraal-Aan
NT3 / K8
Neutraal-
Kruissnelheid
ML / K9
Maaien - Linkerdek
MC / K10
Maaien - Middelste
dek
MR / K11
Maaien -
Rechterdek
CRS / K12
Kruissnelheidsrege
ling
4WD / K13
Vierwielaan-
drijving
LTS
Lichten
K15
Zekering loopcircuit
K16
Reserve
K17
Ontsteking
nl-28
K15 K16 K17
K15
K16
K17
MR MC ML NT3 NT2 NT1 BK2 BK1 KYS KYA KYI
K11
K10
K9
K8
Functie
Houdt de elektromagnetische brandstofstopklep open wanneer de contactschakelaar in de AAN-
stand staat en de bestuurder is gezeten.
Activeert de gloeibougietimer als de motor niet loopt.
Opent de elektromagnetische brandstofstopklep wanneer de contactschakelaar in de START-
stand en de krachtafneemschakelaar in de UIT-stand staat en de parkeerrem- en neutrale
schakelaars zijn gesloten.
Slingert de startmotor aan wanneer de contactschakelaar in de START-stand en de
krachtafneemschakelaar in de UIT-stand staat en de parkeerrem- en neutrale schakelaars zijn
gesloten.
Deel van het startcircuit. Relais sluit wanneer de parkeerrem wordt aangetrokken.
Schakelt stroom naar kruissnelheidsregelrelais (CRS) uit, met parkeerrem aangetrokken.
Schakelt stroom naar brandstofklep uit wanneer de bestuurder de zitplaats verlaat, met de
parkeerrem losgezet.
Deel van het startcircuit. Relais sluit wanneer de tractiepedaal in de neutraalstand staat.
Schakelt de stroom naar de elektromagnetische brandstofstopklep uit wanneer de bestuurder de
zitplaats verlaat, met de neutraalschakelaar nog open (tractiepedaal ingedrukt).
Schakelt de stroom naar de kruissnelheidsregeling uit wanneer de neutraalschakelaar wordt
gesloten (tractiepedaal in de neutraalstand).
Stelt solenoïde naar linker maaidekklep in werking wanneer het dek wordt neergelaten en de
krachtafneemschakelaar in de AAN-stand staat.
Stelt solenoïde naar voorste maaidekklep in werking wanner het dek wordt neergelaten en de
krachtafneemschakelaar in de AAN-stand staat.
Stelt solenoïde naar rechter maaidekklep in werking wanneer het dek wordt neergelaten en de
krachtafneemschakelaar in de AAN-stand staat.
Activeert de kruissnelheidsregeling wanneer de kruissnelheidsregelschakelaar wordt gesloten,
de tractiepedaal wordt ingedrukt en de parkeerrem wordt losgezet.
Stelt
de
solenoïde
naar
vierwielaandrijvingsschakelaar op het instrumentenpaneel en de sensorische rijschakelaar op
de tractiepomp worden gesloten.
Bijgesloten bij uitrusting licht harness 5003564. Bestuurt licht.
Sluit loopcircuit af wanneer contactschakelaar op START-stand staat.
Levert stroom aan ontstekingscircuit wanneer contactschakelaar in AAN stand. Sluit
ontstekingscircuit af in START-stand.
Levert stroom aan meters, maaicircuit, 4WD-circuit en zittingsschakelaarcircuit.
LTS 4WD CRS
K13
K12
K7
K6
K5
K4
K3
K2
K1
de
vierwielaandrijvingsklep
in
werking
wanneer
de
