GF 4, GF 6, GF 8, GF 12 (AVM/MVM)
8.5.1

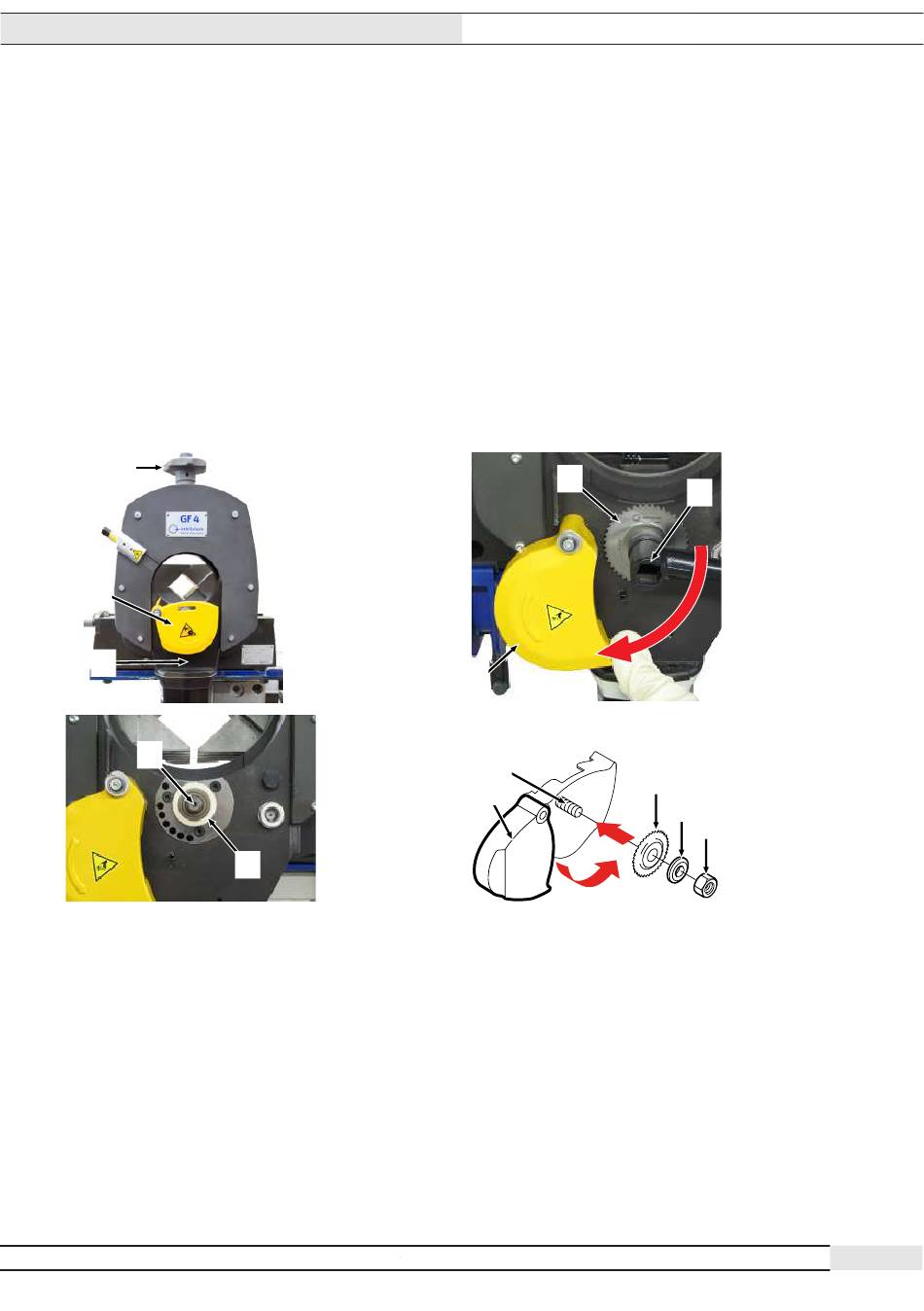

Zaagblad of afschuinfrees plaatsen
1. De schuifeenheid (3) moet door draaien aan de stergreep (1) helemaal omlaag worden gezet.
2. Draai de spaanbescherming (2) ong. 90° omlaag.
3. Draai de zeskantmoer (9) met de multifunctionele zwengel (5) los. Verwijder klemschijf (8) en zaag-
blad (4).
4. Reinig de zaagbladas (6) en de directe omgeving met een kwast.
5. Plaats zaagblad (4) of afschuinfrees en klemschijf (8).
LET OP! Zorg ervoor dat de viltring (7) op de klembus zit.
6. Draai de zeskantmoer (9) iets aan.
7. Zet de spaanbescherming (2) weer in de oorspronkelijke positie.
1
2
3
6
8.5.2
Zaagblad-freescombinatie plaatsen
1. De schuifeenheid (3) moet door draaien aan de stergreep (1) helemaal omlaag worden gezet.
2. Draai de spaanbescherming (2) ong. 90° omlaag.
3. Draai de zeskantmoer (9) met de multifunctionele zwengel (5) los. Verwijder klemschijf (8) en zaag-
blad (4).
4. Reinig de zaagbladas (6) en de directe omgeving met een kwast.
5. Plaats de aanvullende frees (10), zaagblad (4) en speciale klemschijf (8) (code 790 046 188).
LET OP! Zorg ervoor dat de viltring (7) op de klembus zit.
7
4
2
6
2
ORBITALUM TOOLS
GmbH, D-78224 Singen www.orbitalum.com
5
4
8
9
49
