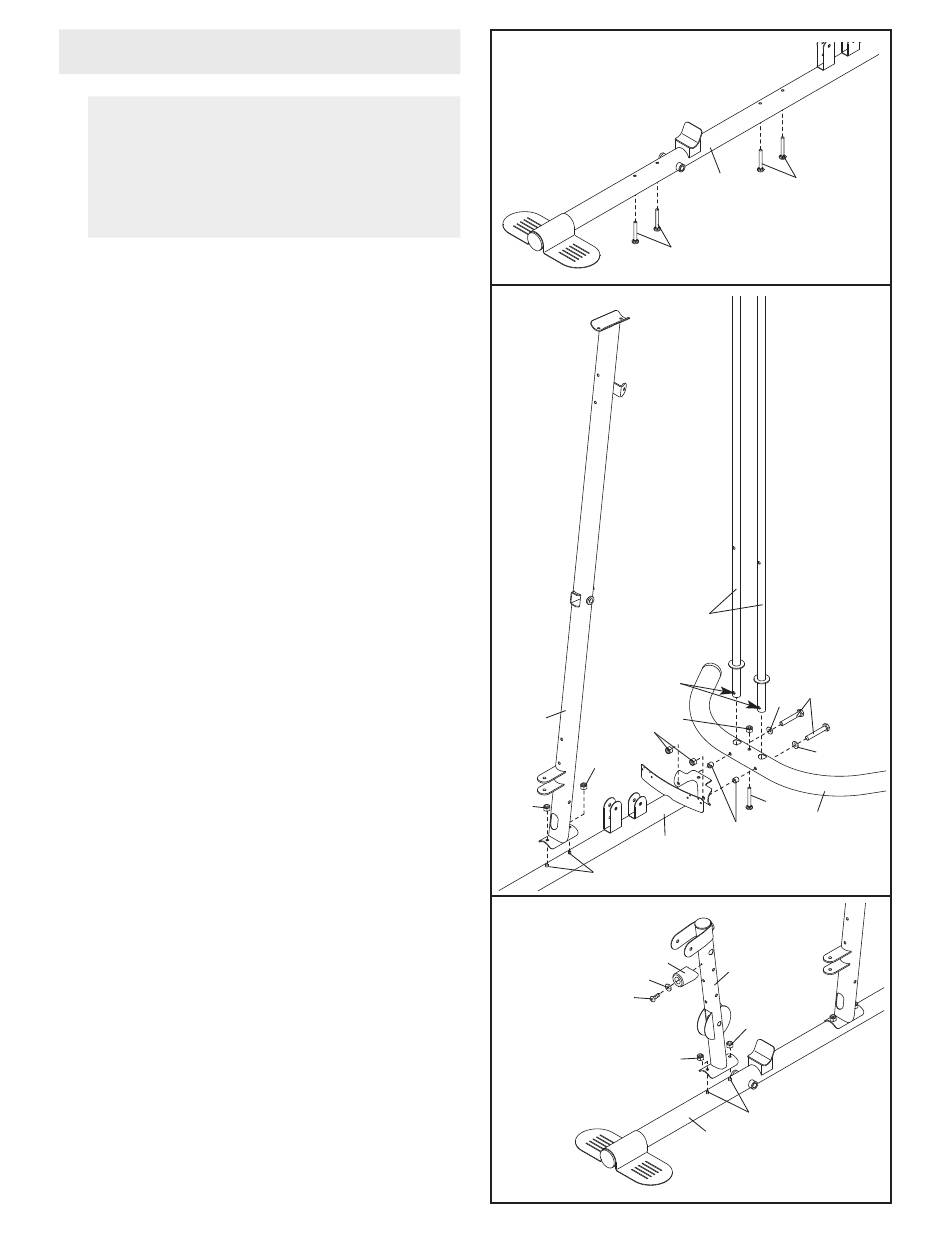

Montage van het Staander
1.
Zorg ervoor dat u alle informatie op pagina
8 begrijpt voordat u begint met de montage
van het krachtstation. Kijk in het TEKEN-
ING OM ONDERDELEN TE HERNENNEN op
pagina 5 en 6 van deze handleiding om de
kleine onderdelen te herkennen.
Steek vier M8 x 75mm Slotschroeven (83)
omhoog door de Basis (1). Opmerking: Het kan
handig zijn om plakband over de koppen van
de Schroeven aan te brengen om ze op hun
plaats te houden.
2. Steek een M8 x 75mm Slotschroef (83) door de
Stabilisator (3).
Maak de Basis (1) en de twee Gewichtgeleiders
(18) aan de Stabilisator (3) vast met twee M10 x
85mm Bouten (81), twee M10 Tussenstukken
(80), twee 21mm Stalen Tussenstukken (108),
twee M10 Nylon Borgmoeren (77) en een M8
Nylon Borgmoer (78). Zorg ervoor dat de
aangegeven gaten in de Gewichtgeleiders
dichter bij de onderkant zitten. Draai de
Borgmoeren nog niet te vast.
Maak de Staander (2) aan de Basis (1) vast met
de twee aangegeven M8 x 75mm Slotschroeven
(83) en twee M8 Nylon Borgmoeren (78). Draai
de Borgmoeren nog niet te strak vast.
3. Bevestig de Voorste Poot (10) aan de Basis (1)
vast met de twee aangegeven M8 x 75mm
Slotschroeven (83) en twee M8 Nylon
Borgmoeren (78). Draai de Borgmoeren nog
niet te strak vast.
Maak de Pootbumper (75) aan de Voorpoot (10)
vast met een M4 x 16mm Tapschroef (110) en
een M4 Tussenstuk (104). Zorg ervoor dat het
uiteinde van de Bumper naar boven wijst.
1
2
Gaten
2
77
78
78
83
3
75
104
110
9
1
83
83
18
81
80
78
80
83
3
108
1
10
78
78
83
1
