Reparatie

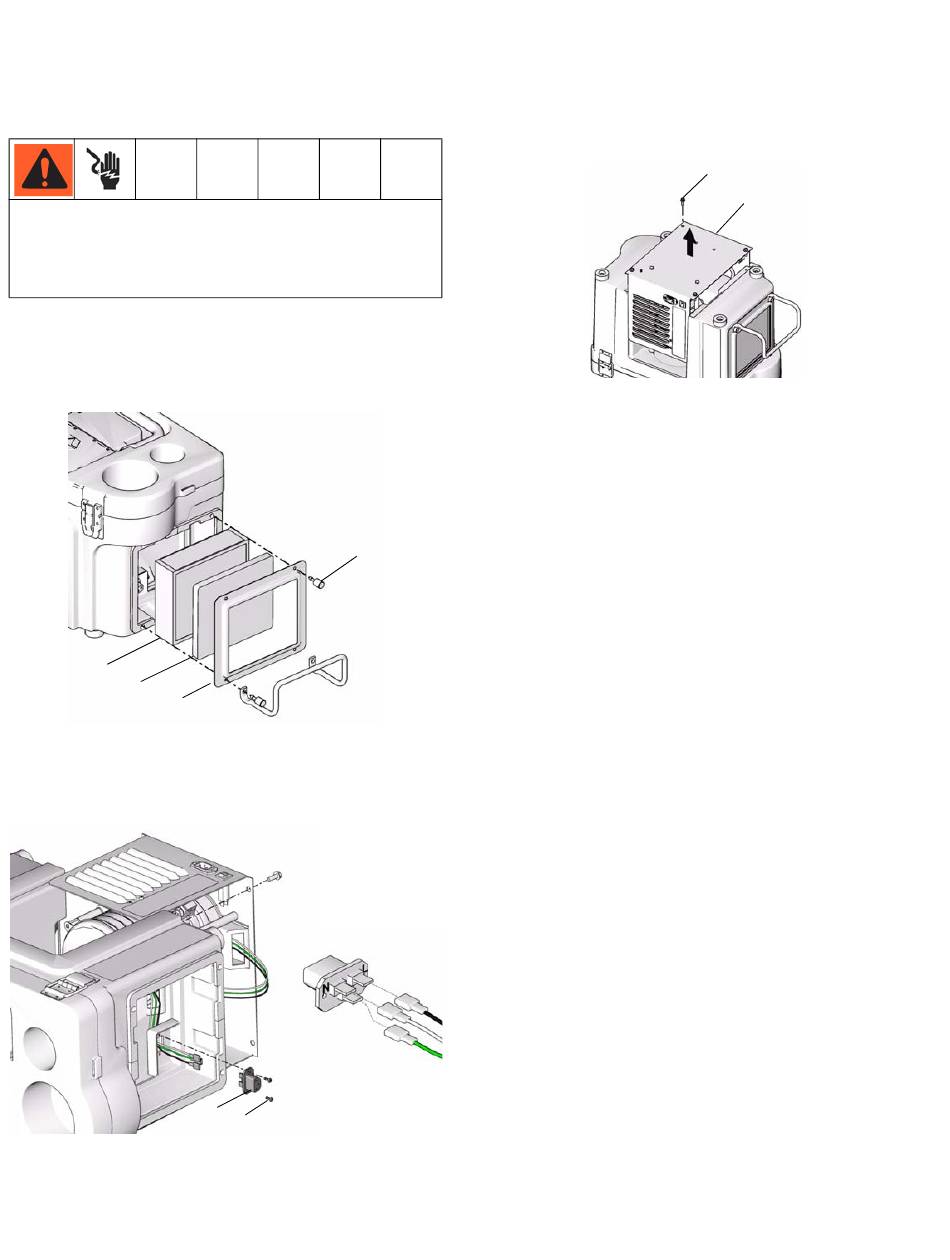

Het spuittoestel demonteren
Ter voorkoming van letsel, inclusief elektrische schokken,
moet u het spuittoestel uitzetten en de voedingskabel
ontkoppelen voor u enige reparatiewerk
aan de turbine verricht.
1. Verwijder de vier stelschroeven (18) en verwijder de
filterhouder (17), het voorfilter (20) en het hoofdfilter
(16). Zie Onderdelen op blz. 15.
16
20
17
2. Verwijder de schroeven (45) en de inlaatplug (36)
van de HVLP-kast (1). Verwijder de vier
motordraadconnectoren van de inlaatstekker (36).
18
36
45
ti13062a
3. Plaats het spuittoestel ondersteboven.
Verwijder de vier schroeven (77) van de draagplaat
van het spuittoestel (2).
4. Trek de draagplaat van het spuittoestel en de erop
bevestigde onderdelen omhoog. Voer de motordraden
die zijn aangesloten op de inlaatstekker
door de toegang in de HVLP-kast.
5. Repareer of vervang onderdelen voorzover nodig.
Het spuittoestel weer in elkaar
zetten
1. Voer de motordraden die zijn aangesloten
op de inlaatstekker door de toegang in de HVLP-kast.
Breng de draagplaat van het spuittoestel en de erop
ti13061a
bevestigde onderdelen onder in de HVLP-kast aan.
2. Monteer de vier schroeven (77) in de draagplaat
van het spuittoestel (2).
3. Breng de drie motordraadconnectoren
aan op de inlaatplug (36). Breng de inlaatplug (36)
aan met twee schroeven (45) in de HVLP-kast (1).
4. Verwijder de vier stelschroeven (18) en installeer de
filterpakkingen (19), het hoofdfilter (16), het voorfilter
(20) en de filterhouder (17) met vier stelschroeven (18).
ti13063a
Reparatie
77
2
ti12973a
11
