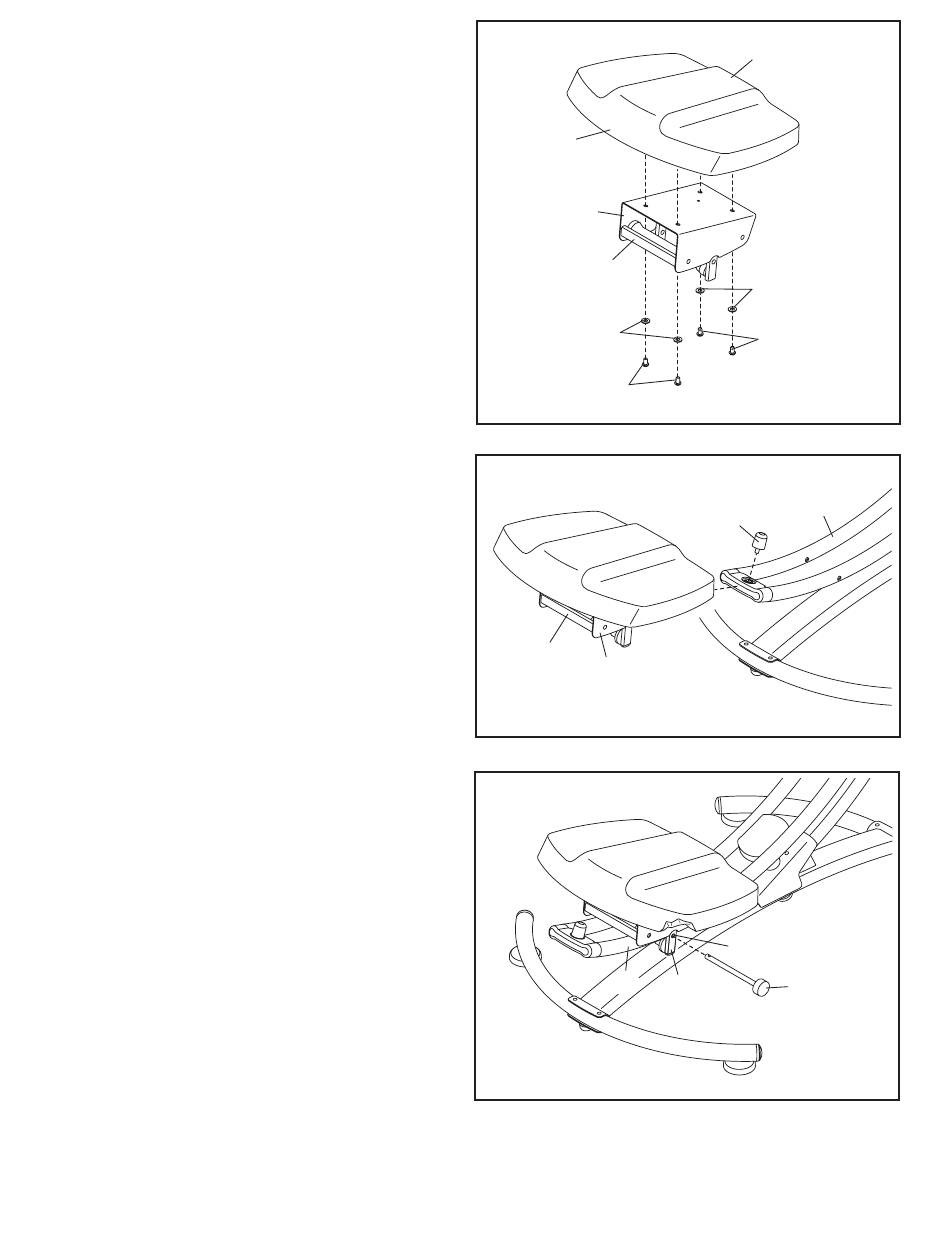

5. Richt het Kniekussen (7) en de Drager van de
Rol (6) zoals is afgebeeld.
Bevestig het Kniekussen (7) aan de Drager van
de Rol (6) met vier M6 x 15mm Schroeven met
Ronde Kop (28) en vier M6 Tussenringen (35).
6. Richt het Drager van de Rol (6) zoals
getoond. Schuif de Drager van de Rol op het
Draaionderstel (3).
Maak de Drager van de Rol (16) vast in het
Draaionderstel (3).
7. Beweeg de Drager van de Rol (6) in de
getoonde positie en lijn het aangegeven gat in
de Drager van de rol uit met het bijbehorende
gat (niet afgebeeld) in het Draaionderstel (3).
Steek de Pen (27) in de Drager van de Rol (6)
en het Draaionderstel (3).
8. Zorg ervoor dat alle onderdelen van de buiktrainer goed vastgedraaid worden. Let op: Het is mogelijk
dat u hardware na voltooiing van de montage overhoudt.
