Reparatie
Regelmodule
De temperatuureenheden op het display
wijzigen (°F/°C)
Bij verzending zijn de temperatuurdisplays van
de eenheid ingesteld op °F.
1. Schakel de stroom naar de motor uit.
Koppel de voeding los.
2. Verwijder het toegangsdeksel (39) van de
achterzijde van de regelmodule.
3. Zie A
. 13, pagina 39. Kijk waar de
FB
schuifschakelaar (FC) zit aan op de rechterrand
van beide kaarten van de temperatuurdisplays.
De eenheid is bij verzending ingesteld op °F
(omlaag). Schuif beide schakelaars in de stand
omhoog om dit te veranderen in °C.
De temperatuurdisplays kalibreren
1. Verwijder het toegangsdeksel (39) van de
achterzijde van de regelmodule.
2. Zie A
. 13, pagina 39. Kijk waar de
FB
kalibratieschroef (CS) zich bevindt aan op de
rand rechtsboven van beide kaarten van de
temperatuurdisplays. Draai de schroef een klein
stukje om het temperatuurdisplay te corrigeren.
OPMERKING: De temperatuurdisplays geven geen
temperatuur lager dan 10 °C (50 °F) aan.
38
Temperatuurdisplay en -sensor
vervangen (alleen verwarmde eenheden)
1. Voer Voor u begint met de reparatie uit,
pagina 35.
2. Volg de Drukontlastingsprocedure, pagina 21.

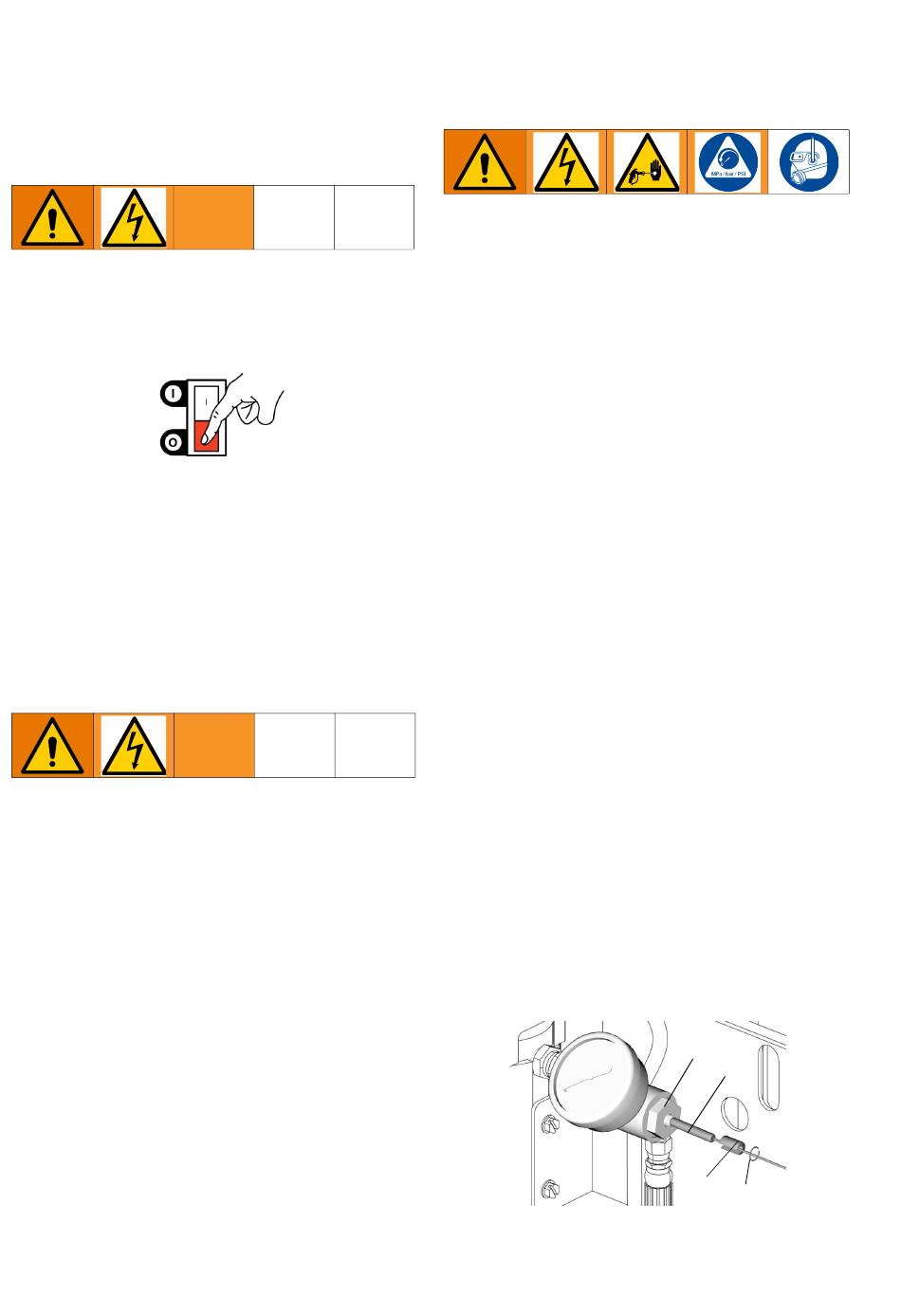

3. Verwijder de temperatuursensor (424):
a. Verwijder de borgveer (66d) in de
Thermowell-behuizing (66e).
b. Trek de sensor (424) en afstandshouder (66g)
uit de Thermowell-behuizing.
c. Verwijder de sensor en de draad via de
kabelgoot tussen de reservoirs. Mogelijk gaat
dit gemakkelijker als u één tank verwijdert.
Zie Voorraadtanks verwijderen, pagina 35.
4. Verwijder het toegangsdeksel (39) van de
achterzijde van de regelmodule.
5. Ontkoppel de voedingskabel van het
temperatuurdisplay van J14 of J15 linksonder
op de besturingskaart (406).
6. Verwijder de vier schroeven van de
verbindingsbouten op het achterpaneel en
verwijder het temperatuurdisplay (403) van de
voorplaat (401).
7. Verwijder de schroef en de moer (409) waarmee
het display aan de plaat (403) vastzit.
8. Trek de sensorkabel door de spleet in de bus (411).
9. Zet alles in omgekeerde volgorde weer in elkaar.
Breng het temperatuurdisplay zodanig aan
dat de voedingsschakelaar voor het
verwarmingsapparaat in de stand Off (0) staat,
links wanneer men voor het regelpaneel staat.
TI7067b
66e
424
66g
66d
311302ZAE
