Vereisten
1. Volg de procedure in
Voordat u in de computer gaat werken
OPMERKING:
Controleer of de computer zich in de servicemodus bevindt. Zie voor meer informatie stap 6 in
computer gaat
werken.
2. Verwijder de nanosimkaartlade, indien van toepassing.
3. Verwijder de onderplaat.
4. Verwijder de SSD.
5. Verwijder de WWAN-kaart, indien van toepassing.
6. Verwijder de rechterventilator.
7. Verwijder de linkerventilator.
8. Verwijder de koelplaat.
9. Verwijder de
batterij.
Over deze taak
WAARSCHUWING:
De koelplaat moet eerst worden verwijderd voordat u de systeemkaart verwijdert, omdat er twee
schroeven (M1.6x2) onder de koelplaat zitten waarmee de systeemkaart aan het chassis is bevestigd.

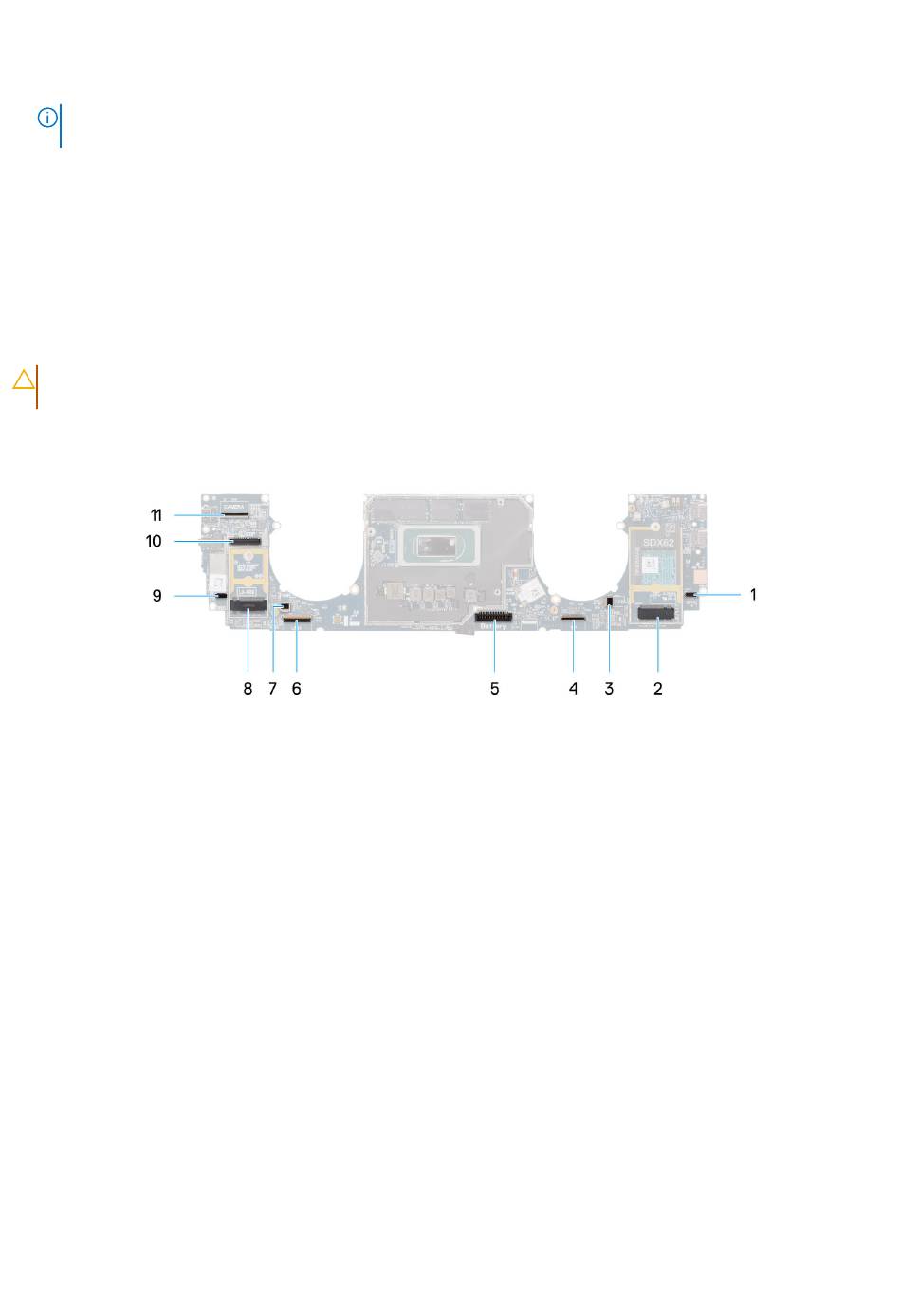

Afbeelding 50. Systeemkaart
1. Connector van de kabel voor de luidspreker (SPKL)
2. Connector voor de WWAN-kaart (JNGFF2)
3. Connector van de ventilatorkabel (FANL)
4. Connector van de kabel van het touchpad (TP)
5. Connector van de batterijkabel (Battery)
6. Connector van de USH I/O-kaartkabel (USH)
7. Connector van de ventilatorkabel (FANR)
8. Connector van M.2 2230 SSD (LA-M39)
9. Connector van de kabel voor de luidspreker (SPKR)
10. Connector van de kabel voor het beeldscherm (EDP)
11. Connector van de camerakabel (CAMERA)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
