Aansluiten
4.4 Smoren
4.3.2

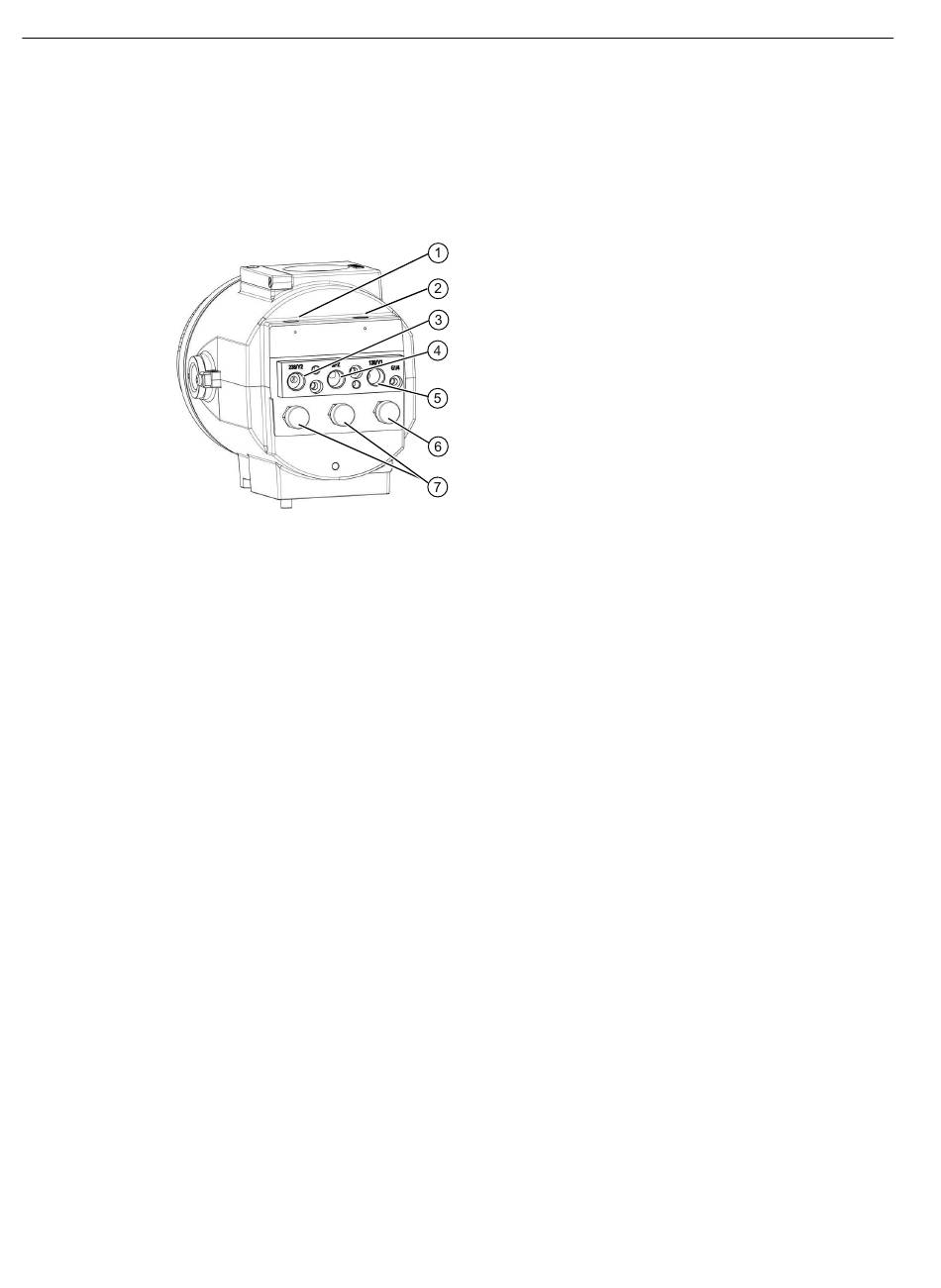

Pneumatische aansluiting voor 6DR5..5 en 6DR5..6
Opbouw
De pneumatische aansluitingen bevinden zich aan de rechterkant van de positieregelaar.
①
②
③
④
*) bij dubbel werkende aandrijvingen
Afbeelding 4-13
4.4
Smoren
● Om bij kleine aandrijvingen insteltijden van T > 1,5 s te bereiken, verlaagt u de
luchtcapaciteit. Gebruik hiervoor de smoorkleppen Y1
● U vermindert rechtsom draaiend de luchtcapaciteit totdat de eenheid afgesloten is.
40
Smoorklep Y2
*)
Smoorklep Y1
Uitgang: Insteldruk Y2
*)
Ingang: Toevoerlucht PZ
Pneumatische aandrijving in drukvast huis
⑤
Uitgang: Insteldruk Y1
⑦
Huisventilatie (2x)
⑥
Afvoerluchtuitgang
①
en Y2
Beknopte bedieningshandleiding, 09/2019, A5E03436620-AE
②
.
SIPART PS2 (6DR5...)
