Afstandsdisplays
SENTRY io kan een weergave op afstand via ethernet ondersteunen. Een display op afstand werkt op dezelfde manier als
het primaire SENTRY io-display. Zowel het hoofddisplay als het display op afstand kunnen tegelijkertijd functioneren.
Om een display op afstand te realiseren, moet u een ethernetverbinding installeren tussen de hoofdcontroller van
SENTRY io en het display op afstand. Deze link kan via CAT 6-kabel (max. afstand 100 meter) of via multimode
glasvezelkabel (max. afstand 2 km). Als het enkelvoudige ethernet al wordt gebruikt voor andere communicatie (zoals
Modbus TCP/IP of MSA Cloud-verbinding) of als u een glasvezellink gebruikt, dan moet er een extra ethernetswitch
worden voorzien.
Voeding afstandsdisplay
Het display op afstand moet zijn eigen 24VDC-voedingsbron hebben. Deze afstandsbeeldweergave trekt 1 ampère bij 24
VDC.
Communicatie tot stand brengen
Om de communicatie tussen de SENTRY io en het display op afstand tot stand te brengen, moet u contact opnemen met
de MSA-klantenservice.
3.7
Bedrading en aarding
Raadpleeg de tekening met het installatieoverzicht (SK3015-1071) voor meer informatie over de bedradingseisen voor de
SENTRY io.
WAARSCHUWING!
Zorg ervoor dat het chassis van de SENTRY io verbonden is met de aarde bij de aardingsstaaf.
Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel of de dood.
3.8
Relaisuitgangen
OPMERKING
Om risico op brand of materiële schade te voorkomen, moet u altijd een beperkte stroombron gebruiken of een
stroombegrenzer in serie met de relaiscontacten aansluiten.
Om de levensduur van de relaiscontacten te verlengen en de module te beschermen tegen mogelijke schade door
omgekeerde EMF, moet u het volgende aansluiten:

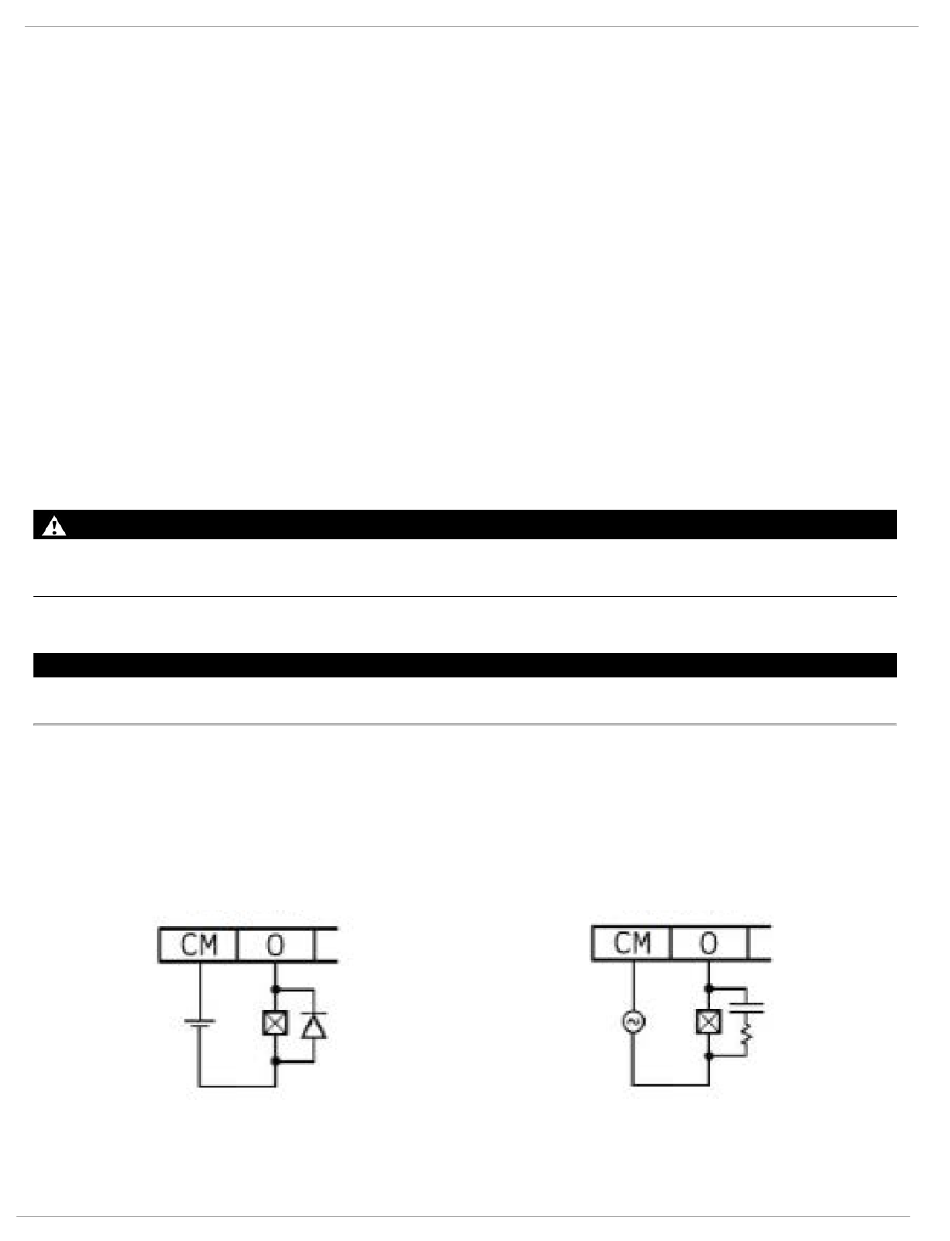

Een klemmende diode parallel aan elke inductieve gelijkstroombelasting.
l
Een RC-blokkeersolenoïdecircuit parallel aan elke inductieve wisselstroombelasting.
l
Raadpleeg het Installatieschema (SK3015-1071) voor meer informatie over de relaisuitgangen.
