O
VERZICHT
Knopfuncties
Hoofdmenu
Alarmsymbool
Overstort
sensor
Inflow
naar put

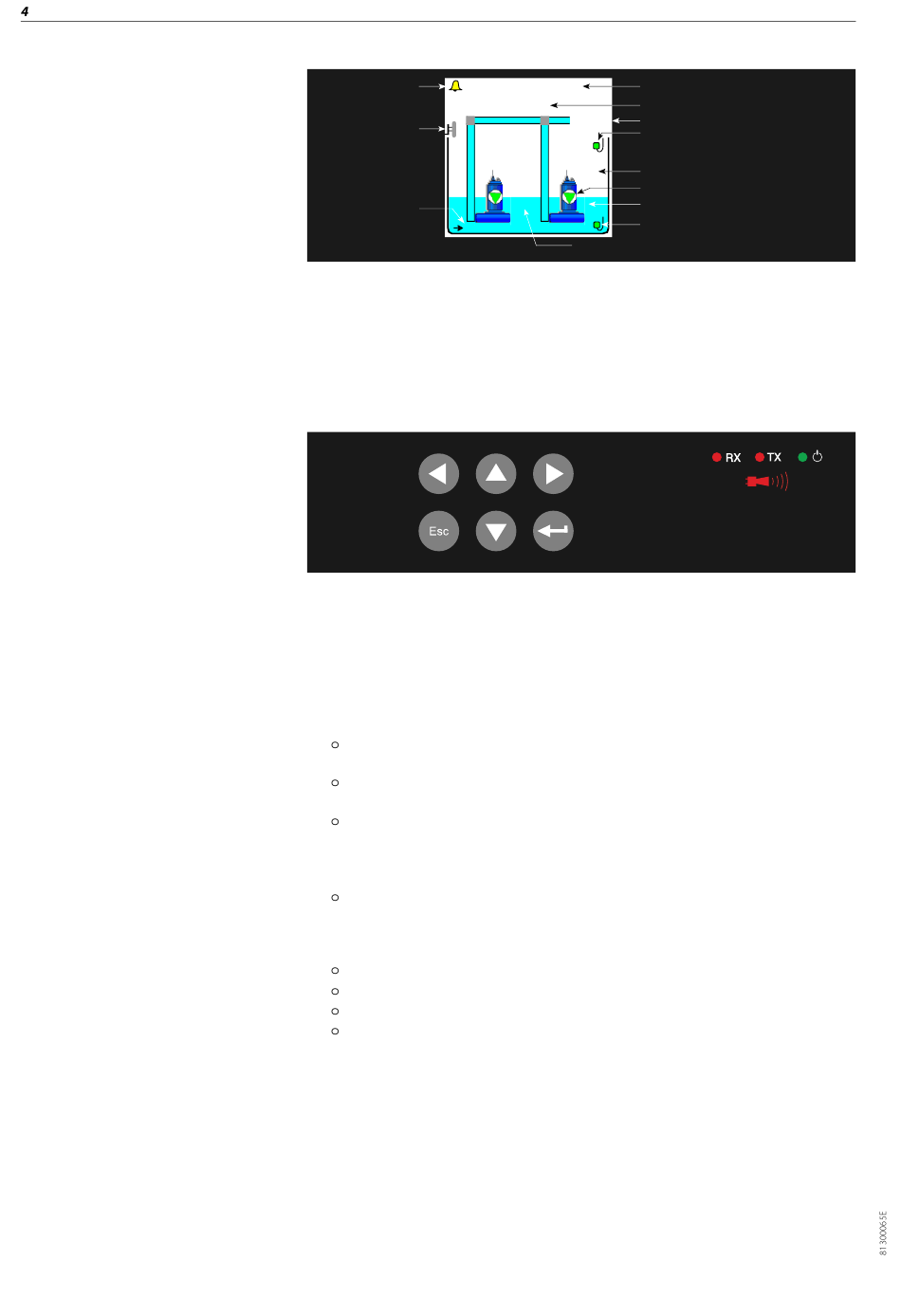

Afbeelding 1-1 De display op de PC 242 toont dynamisch de status van de pompen, en toont
alles wat u moet weten. Het alarmsymbool en de -tekst zullen alleen worden getoond als er echt
een alarm is en in dat geval zal een rood licht knipperen op de rechterkant van het paneel.
De overstort- en hoog/laag-niveau sensors zullen rood worden gekleurd als ze worden geacti-
veerd. De driehoek in de pomp zal groen worden als de pomp normaal werkt, terwijl deze rood
zal zijn in geval van storingen en geel als hij stationair draait.
Als er waarden negatief zijn, dan duidt dat op een storing in de sensor of de communicatie met
de sensor.
Links/Achteruit
Escape/Annuleren
Afbeelding 1-2 U navigeert in de menu's met de pijltjesknoppen. U gaat "in" een menu-item
door te drukken op de Rechter/Vooruit knop of de Enter knop. U bevestigt een handeling met de Enter
knop. De Escape knop zal de huidige handeling annuleren en u direct naar een overzichtsbeeld van
de pompput brengen.
Het groene licht geeft aan dat de eenheid van spanning wordt voorzien. De Rx en Tx zullen alleen
branden tijdens communicatie (ontvangen respectievelijk zenden). De rode alarmindicator zal
knipperen als sprake is van een onbevestigd alarm (de display informeert u over het type alarm).
Als het alarm is bevestigd, blijft het licht rood branden en dat blijft zo tot de oorzaak verdwijnt.
Om het overzichtsbeeld van de pompput te verlaten en in de menu's te gaan,
drukt u op de Omhoog of Omlaag pijltjesknop.
U gaat "in" een menu-item door te drukken op de Rechter/Vooruit knop of de Enter
knop.
U bevestigt een handeling (of voert deze uit) met de Enter knop. Als het
standaard van de display toont dat
op de Enter knop een prompt doen verschijnen om het alarm te bevestigen, en
als u nog eens drukt op Enter zal het worden bevestigd.
Om de huidige handeling te annuleren, of de menu's te verlaten, en terug te
keren naar het overzichtsbeeld van de pompput, drukt u op de Escape knop.
Rechts van de knoppen zitten vier led's die tonen:
Led's
Het groene licht geeft aan dat de eenheid van stroom wordt voorzien.
TX zal branden bij het overzetten van data naar de modem.
Rx zal branden als er data worden ontvangen van de modem.
De rode alarmindicator zal knipperen als sprake is van een onbevestigd
alarm en de display informeert u over het type alarm. Als het alarm is beves-
tigd, blijft het licht rood branden en dat blijft zo tot de oorzaak verdwijnt.
Afbeelding 1-3
door te drukken op de Omhoog of Omlaag pijl:
Lage capaciteit P2
2,50 m
25,0 l/s
5,8 A
4,7 A
1
2
5,3 l/s
Hoogte van water (geanimeerd)
Omhoog
Rechts/Vooruit
Enter
Omlaag
sprake is van een alarm, zal het drukken
toont het Hoofdmenu, dat u bereikt vanuit jet overzichtsbeeld
Alarmtekst
Hoogte van water in put
Outflow vanuit put
Hoog niveau wipper
Stroomverbruik voor pomp 2
Toont de werking (geanimeerde driehoek)
Pomp nummer 2
Laag niveau wipper
Alarm
