Installatiestappen

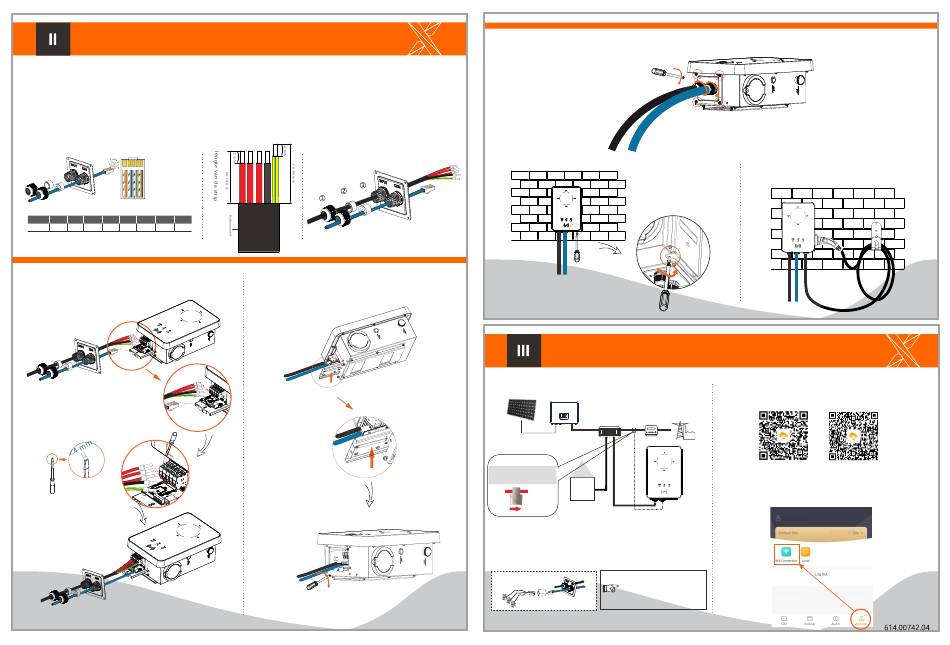

STAP 6: Steek de voorbereide communicatiekabel door de waterdichte aansluiting in de onderstaande volgorde (Als de kabel zelf
gemaakt is, steek dan ook de draden in de RJ45-klemmen en gebruik daarna een adereindhulstang om ze stevig aan te drukken).
STAP 7: Strip de buitenste mantel van de ingangskabel zoals hieronder en zorg ervoor dat alle draden de klemmenstroken met een
beetje overmatige lengte kunnen bereiken. Gebruik de striptang om ca. 12 mm isolatie vanaf het uiteinde van alle gekleurde draden
te strippen, zoals hieronder. Krimp vervolgens de Europese klem met de adereindhulstang.
STAP 8: Steek de ingangskabel in de onderstaande volgorde door de waterdichte aansluiting.
1) Wit met oranje strepen
2) Oranje
3) Wit met groene strepen
1 2 3 4 5 6 7 8
4) Blauw
5) Wit met blauwe strepen
6) Groen
③
7) Wit met bruine strepen
②
8) Bruin
①
PIN
1
2
3
4
5
6
7
8
Definitie
L1_CT+
L1_CT-
L2_CT+
A1
B1
L2_CT-
L3_CT+ L3_CT-
* PIN 3, 6, 7, 8 is nul voor enkelfasig.
STAP 9: Steek de draden in de juiste gaten van de
klemmenstroken en blokkeer vervolgens de klemmen met de
rechte schroevendraaier.
(aanhaalmoment: 1,5 ~ 1,8 N·m)
L1
L2
L3
N
PE
L1 L2 L3 N PE
STAP 10: Druk de veer omhoog en duw de basisplaat van het
communicatiebord naar binnen. Draai vervolgens de
verzonken schroef vast.
(aanhaalmoment:
0,8 ~ 1,5 N·m)
STAP 11: Duw de achterklep naar de juiste positie van de kabels en schroef de schroeven vast met de kruisschroevendraaier.
(aanhaalmoment: 2~2,5 N·m)
STAP 12: Hang de EV-lader voorzichtig op en zet de EV-lader stevig vast met de schroef en de kruisschroevendraaier.
CT- en WiFi-verbinding
► CT-verbinding
Diagram:
PV-reeks
Omvormer
Elektriciteitsmeter,
AC-verdeelkast
CT
bidirectioneel
Kennisgeving: De pijl op de
CT moet naar het openbaar
net wijzen.
andere
Openbaar
L lijn
huisbelasting
elektriciteitsnet
CT
- Sluit de CT aan op het openbare net.
- Steek het andere uiteinde van de communicatiekabel en de
aansluiting van de CT in elke kant van de RJ45-klemadapter.
net
EV-lader
OPMERKING!
• Plaats de CT niet op de N-draad of de PE-draad.
• Plaats de CT niet tegelijkertijd op de N- en
L-draad.
• Plaats de CT niet op de niet-geïsoleerde draden.
• Bij gebruik van de driefasige CT, klem de
CT-klemmen op de overeenkomstige fasen.
Sluit bij voor de stekker de laadstekker aan op de
EV-lader en hang de aansluitkabel aan de haak.
(aanhaalmoment:
2~2,5 N·m)
► WiFi-verbinding
Stap 1: Gebruik uw smartphone om onderstaande QR-code
te scannen of zoek naar het trefwoord "SolaxCloud" in de
browser om de Monitoring-app te downloaden.
Elektriciteitsnet
Google
IOS
Stap 2: Maak een nieuw account aan op de Monitoring-app.
Stap 3: Meld aan en ga naar de accountpagina in de app. Klik
vervolgens op "WiFi-verbinding" en volg de instructies om
het proces te voltooien.
XXX
Versie:Vxxxx.xx.xx
