13 Mechanische montage
13.11
Afstelling van de diepte van de deurvleugels
a De afstand A, tussen de bovenkant van de deurvleugel en de vaste ruit, kan worden ingesteld
door de twee schroeven waarmee de deurhouder (1) aan de deurdrager (2) is gemonteerd, los
te draaien.
b De openingen in de deurhouder (1) zijn slobgaten en de deurvleugel/deurdrager (2) kan ± 7
mm worden versteld.
c De afstand A moet 22 mm bedragen voor het ASSA ABLOY Frame Systeem en 20 mm voor het
ASSA ABLOY Slim Systeem.
d Voor framedeuren van anderen wordt de afstand A aangegeven door de leverancier. De afstand
A is afhankelijk van de dikte van de deurvleugels en tochtstrips. Wanneer tussen de deurvleugel
en de vaste ruit een tochtstrip is aangebracht, moet deze over de hele verticale lengte gelijk
aansluiten.
Let op: Zorg ervoor dat de deurhouder (1) volledig op één lijn staat met de deurdrager (2).
Let op: De deurhouders (1) kunnen worden omgedraaid al naar gelang het deurtype. Zie onder-
staande afbeelding.
e De afstand B is gelijk aan A. Bij gebruik van de ASSA ABLOY vloergeleidingsserie FGB of GS op
framedeuren van anderen kan de afstand B 4 mm groter of kleiner worden afgesteld met de
excentrische moer op de vloergeleiding.

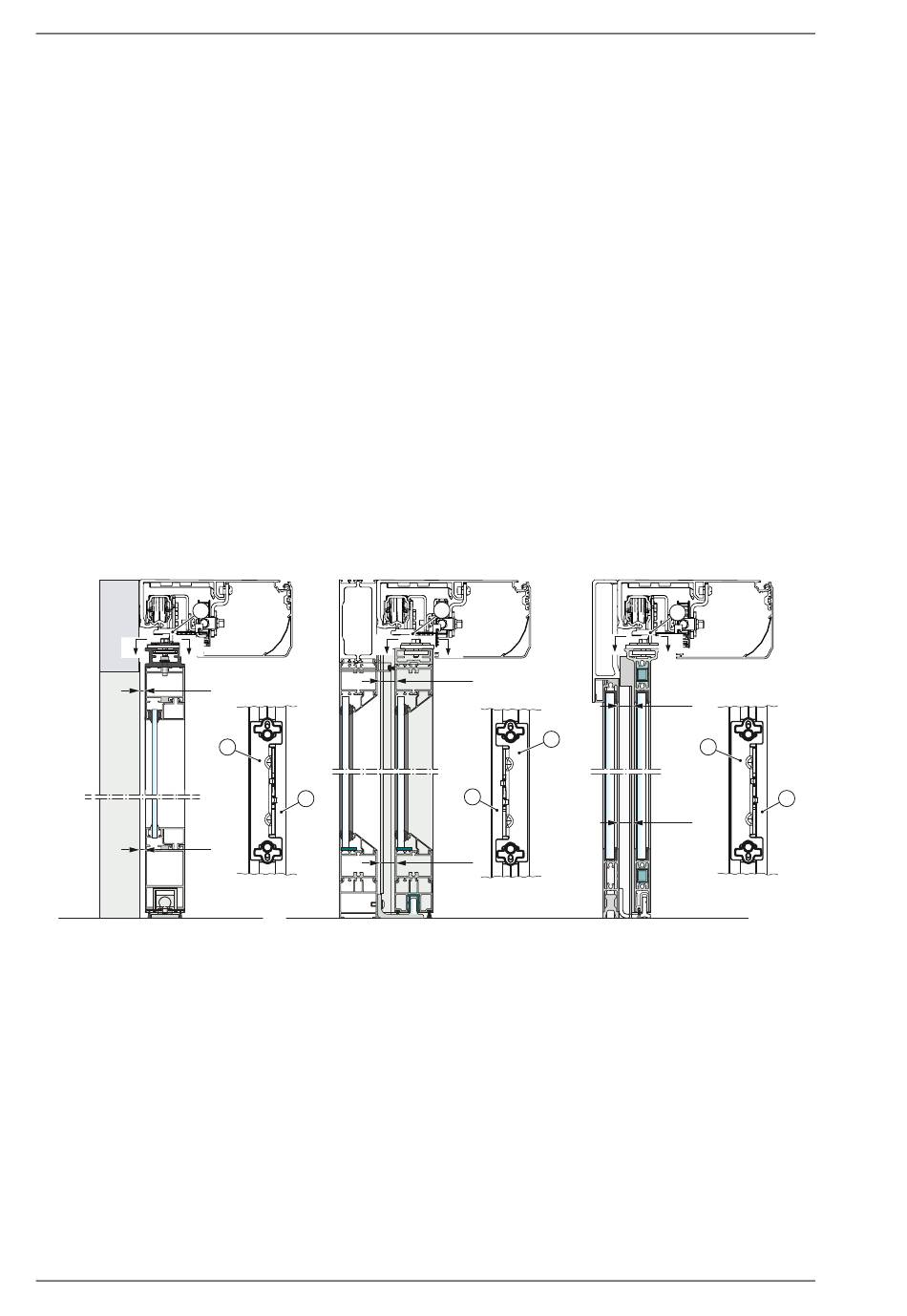

Framedeuren van anderen
1
D
D
A
B
1
Deurhouder
2
Deurdrager (geïntegreerd in de deurvleugel bij ASSA ABLOY Slim en Frame)
42
ASSA ABLOY Frame
C
1
2
D – D
Versie 2022-12-22
1
D
C
A=22
1
2
B=22
C – C
ASSA ABLOY Slim
1
D
A=20
1
B=20
D – D
1013523-nl-NL-8.0
2
