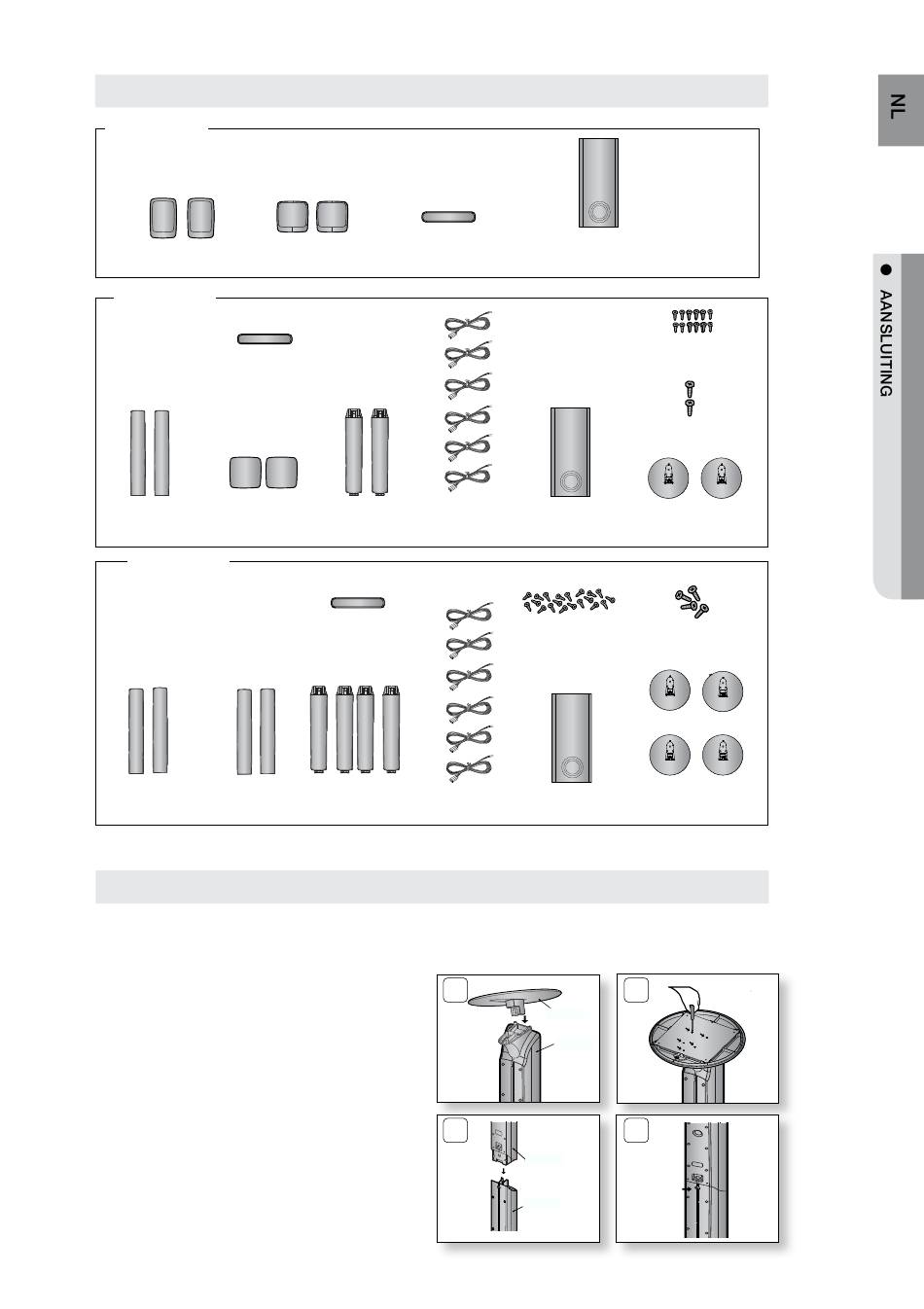

Luidsprekercomponenten
HT-Z220
(L)
(R)
Voor
HT-TZ222
Midden
(L) (R)
(L)
Voor
Achter
HT-TZ225
(L) (R)
(L) (R)
Voor
Achter
Tallboy-standaard voor/achter
De luidspreker aan de standaard monteren
HT-TZ222 - Luidsprekers voor
HT-TZ225 - Luidsprekers voor/achter
1.
Zet de
STANDAArD ondersteboven en
bevestig deze op de standaard VoET.
2.
Draai vijf kleine SCHROEVEN met een
schroevendraaier in de vijf openingen die zijn
gemarkeerd met de pijlen, zoals aangegeven
in de afbeelding.
3.
Bevestig de gemonteerde standaard op de
LUIDSPrEKEr.
4.
Draai met behulp van een schroevendraaier
nog een grote SCHroEF in de opening aan
de achterzijde van de luidspreker, zoals
aangegeven in de afbeelding.
(L)
(R)
Achter
Midden
(R)
Luidsprekerkabel
STANDAARD
Midden
STANDAARD
Luidsprekerkabel
SUBWOOFER
SUBWOOFER STANDAARDVOETEN
SCHROEF (klein): 20EA
SUBWOOFER STANDAARDVOETEN
1
STAND BASE
STANDAARDVOETEN
STANDAARD
STAND
3
LUIDSPREKER
STANDAARD
SCHROEF (klein): 10EA
SCHROEF (groot): 2EA
SCHROEF (groot): 4EA
2
4
17
