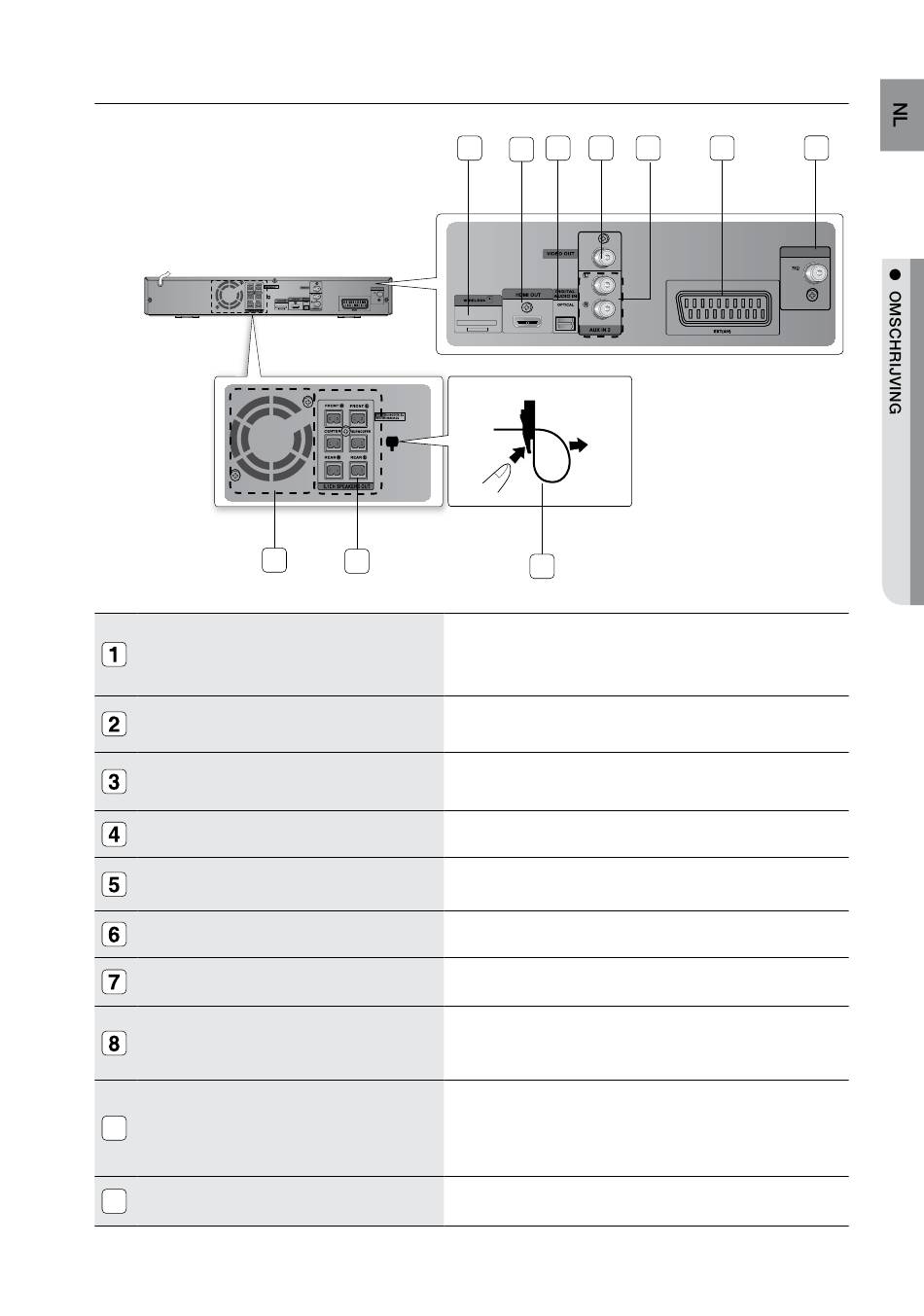

ACHTErPANEEL
TX-KAART (DRAADLOOS)-CONNECTOR
HDMI-UITGANG
EXTERNE DIGITALE INGANG OPTISCHE
INGANGSCONNECTOR
VIDEO-UITGANG
AUX IN 2 AANSLUITINGEN
SCART-UITGANG
FM-COAX-AANSLUITING (75Ω)
KOELVENTILATOR
9
LUIDSPREKERUITGANGEN
10
KABELKLEM
FM ANT
8
9
1
3
4
2
10
Dankzij de TX-kaart is er communicatie mogelijk tussen het
hoofdapparaat en de optionele draadloze receiver/versterker.(De
draadloze module wordt niet geleverd bij de HT-Z320/TZ322/TZ325 )
Voor aansluiting, door middel van een HDMI-kabel, van de HDMI-uitgang
op de HDMI-ingang van uw televisie voor de beste beeldkwaliteit.
Gebruik deze connector voor het aansluiten van externe apparatuur die
digitale invoer ondersteunt.
Sluit de video-ingangen van de TV (VIDEO IN) aan op de uitgang VIDEO OUT.
Voor aansluiting op de 2CH analoge uitgang van een extern apparaat
(zoals een videorecorder).
Sluit met een SCART-ingang aan op een TV
Voor aansluiting van de FM-antenne.
De ventilator draait altijd als de speler is ingeschakeld. Laat bij installatie
van de speler een ruimte van 10 cm vrij aan alle zijden van de ventilator.
Voor aansluiting van de voor-, midden- en achterluidsprekers en de
subwoofer. (Op de modellen HT-Z420/TZ422/TZ425 bevinden zich geen
aansluitingen voor achterluidsprekers op de hoofdunit. De
achterluidsprekers worden aangesloten op de draadloze module.)
De luidsprekerkabels vastzetten.
5
6
7
FM ANT
11
