Basisgebruik

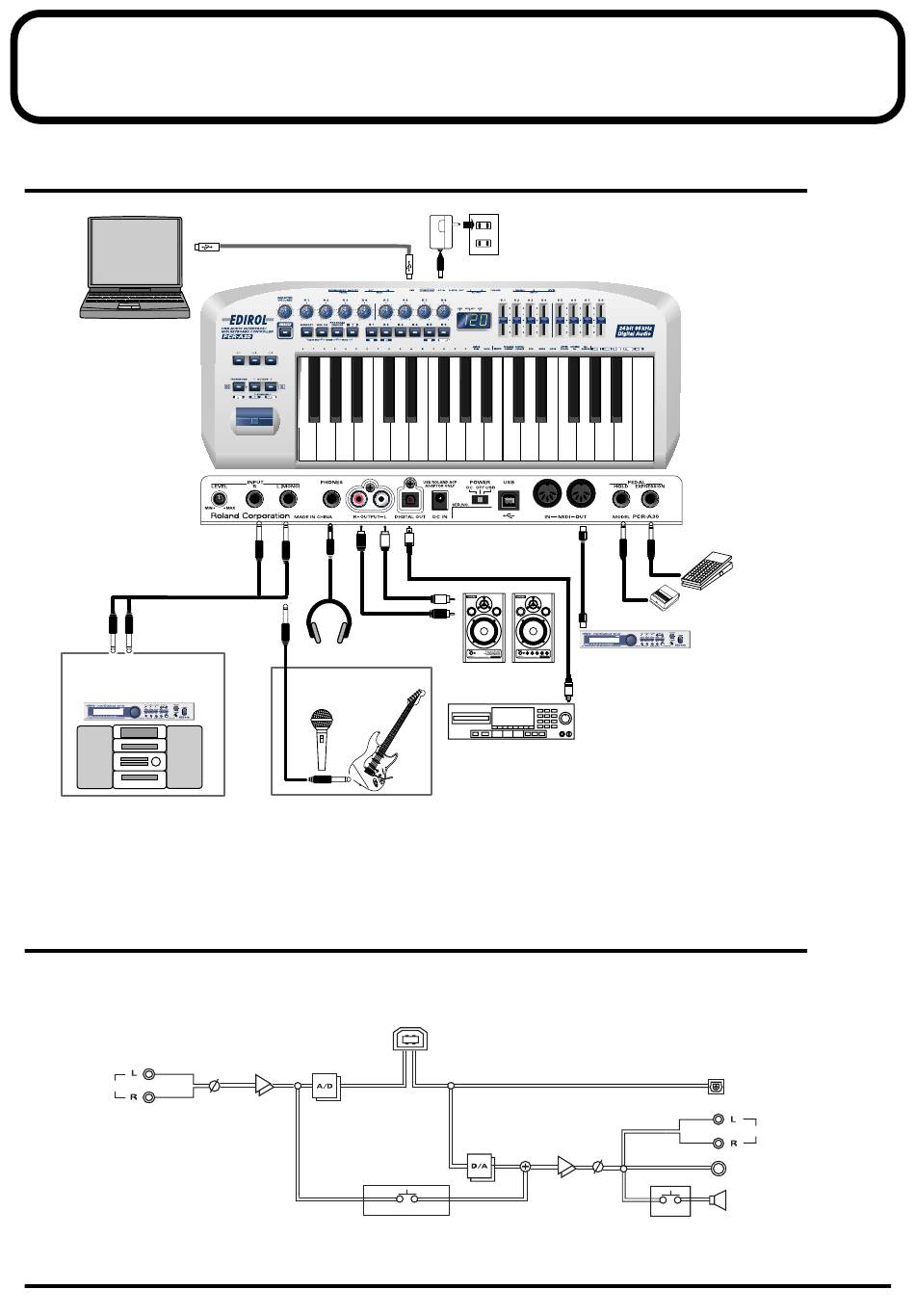

Basisaansluitingen
fig.connect-basic
Stereo set/
cassetterecorder/
MIDI expander
* Om te beschadiging van de PCR-A30 en aangesloten apparatuur te voorkomen, dient u altijd de volumes
van de aangesloten apparaten omlaag en uit te zetten alvorens de verbindingen te maken.
Indien u de verbindingen maakt, zoals aangegeven in de afbeelding, kunt u alle aangesloten
apparatuur en software beluisteren.
Audio en MIDI signaalstroom
■ Audio signaalstroom (blokdiagram)
fig.diagram
INPUT
LEVEL
AUDIO INPUT
36
USB snoer
Koptelefoon
Verbind met
INPUT L(MONO))
USB
INPUT
GAIN (p.82)
DIRECT MONITOR (p.82)
Adapter
DIGITAL
MIDI
OUT
OUT
MIDI expander (niet inbegrepen)
Monitor luidsprekers
DIGITAL IN
CD / MD / DAT player, etc.
MASTER
VOLUME
EV-5 (niet inbegrepen)
DP-2 (niet inbegrepen)
MIDI IN
DIGITAL OUT(OPTICAL)
AUDIO OUTPUT
PHONES
SPEAKER
(LINE/GUITAR/MIC)
SPEAKER
ON/OFF (p.82)
