8.6 Bijzondere functies
● Naderingsschakelaar met NAMUR-uitgang of een 3-draads PNP-uitgang
● Twee-aderige digitale snelheidsmeter met HTL-uitgang

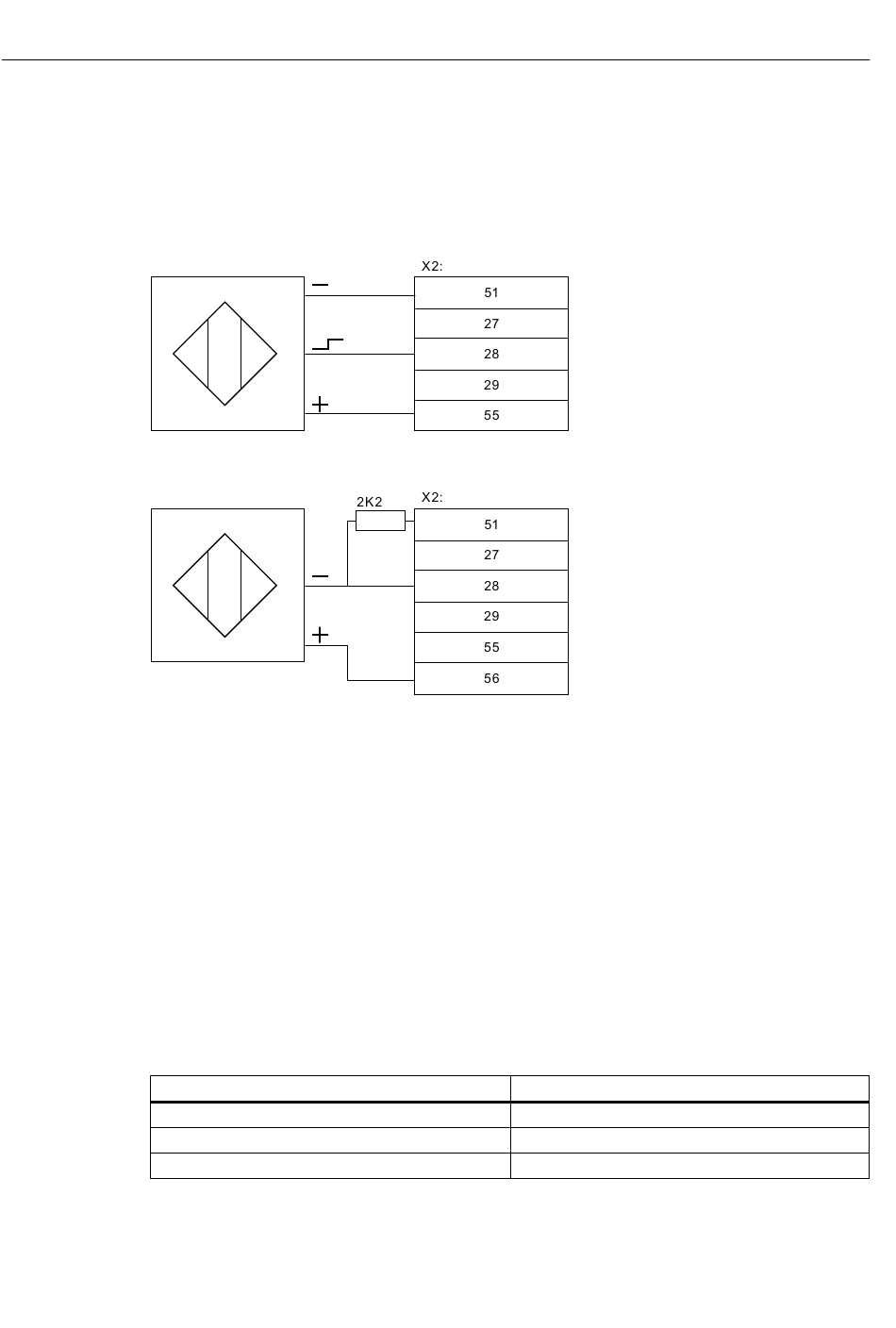

Naderingsschakelaar met NAMUR-uitgang of een 3-draads PNP-uitgang
Beeld 8-24
Beeld 8-25
Veronderstelling: De sensor geeft vier impulsen per omwenteling bij een vierpolige motor,
nmax = 1.500 RPM.
Het volgende dient in acht te worden genomen:
Dit toerental staat als "Tacho act" van 0 RPM tot 1.500 RPM en als "Pulse act" van 0% tot
100% beschikbaar voor verdere verwerking.
● Aansluiting volgens schema De ingangen –X2:27 en –X2:29 zijn vrij te gebruiken. Bit
● Controleer of bij f ≠ 20 kHz:
Kies de volgende waarden voor de resp. parameter:
Tabel 8-8
Parameters
"P-PULSE INPUT/Mode"
"P-PULSE INPUT/Max-plse."
"P-PULSE INPUT/Pulses/360"
108
PNP-toerentalsensor
NAMUR-toerentalsensor
"X2:28" is vast op 0, "PTC X2:28" is vast op 1 gezet.
1.500 RPM / 60 s × 4 impulsen = 100 Hz.
Parameterinstelling voor de toerentalsensor
Waarde
"Tacho 1-track"
"1.500 RPM"
"4"
Montage- en bedieningshandleiding typereeks I06/07
Montage- en bedieningshandboek, 07/2010, 4BS0643-002
