Stappen
1. Haal de antennekabels uit de geleiders.
2. Koppel de sensorkaartkabel los van de connectoren op de systeemkaart.
3. Haal de kabel van de sensorkaartcamera onder de ventilator vandaan.
4. Verwijder de geleidende tape die de connector van de IR-camerakabel bedekt.
5. Verwijder de enkele schroef (M2x4) waarmee de beugel van de beeldschermkabel aan de systeemkaart is bevestigd.
6. Open de vergrendeling en koppel de IR-camerakabel los van de connector op de systeemkaart.
7. Koppel de beeldschermkabel los van de connector op de systeemkaart.
8. Verwijder de twee schroeven (M2.5x4) waarmee het linkerbeeldschermscharnier aan de systeemkaart is bevestigd.
9. Verwijder de twee schroeven (M2.5x4) waarmee het rechterbeeldschermscharnier aan de systeemkaart is bevestigd.
10. Open de beeldschermscharnieren onder een hoek van 90 graden.
11. Schuif de palmsteun- en toetsenbordeenheid voorzichtig en zorgvuldig weg van de beeldschermeenheid.
De beeldschermeenheid installeren (2-in-1)
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

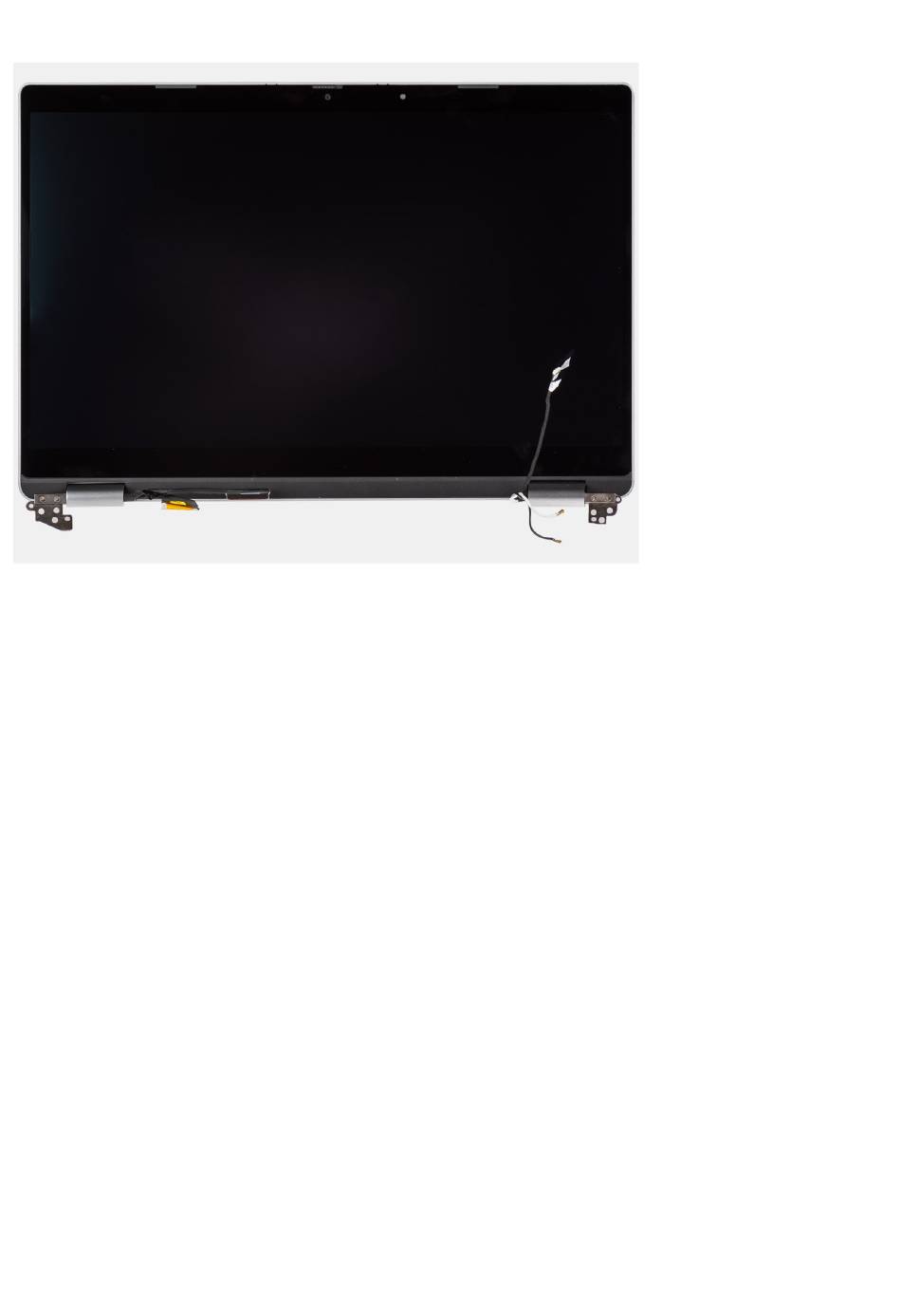

De volgende afbeelding geeft de locatie van de beeldschermeenheid aan voor de 2-in-1-configuratie en biedt een visuele weergave van de
installatieprocedure.
Onderdelen verwijderen en plaatsen
