De systeemkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectors en componenten op uw systeemkaart aan.

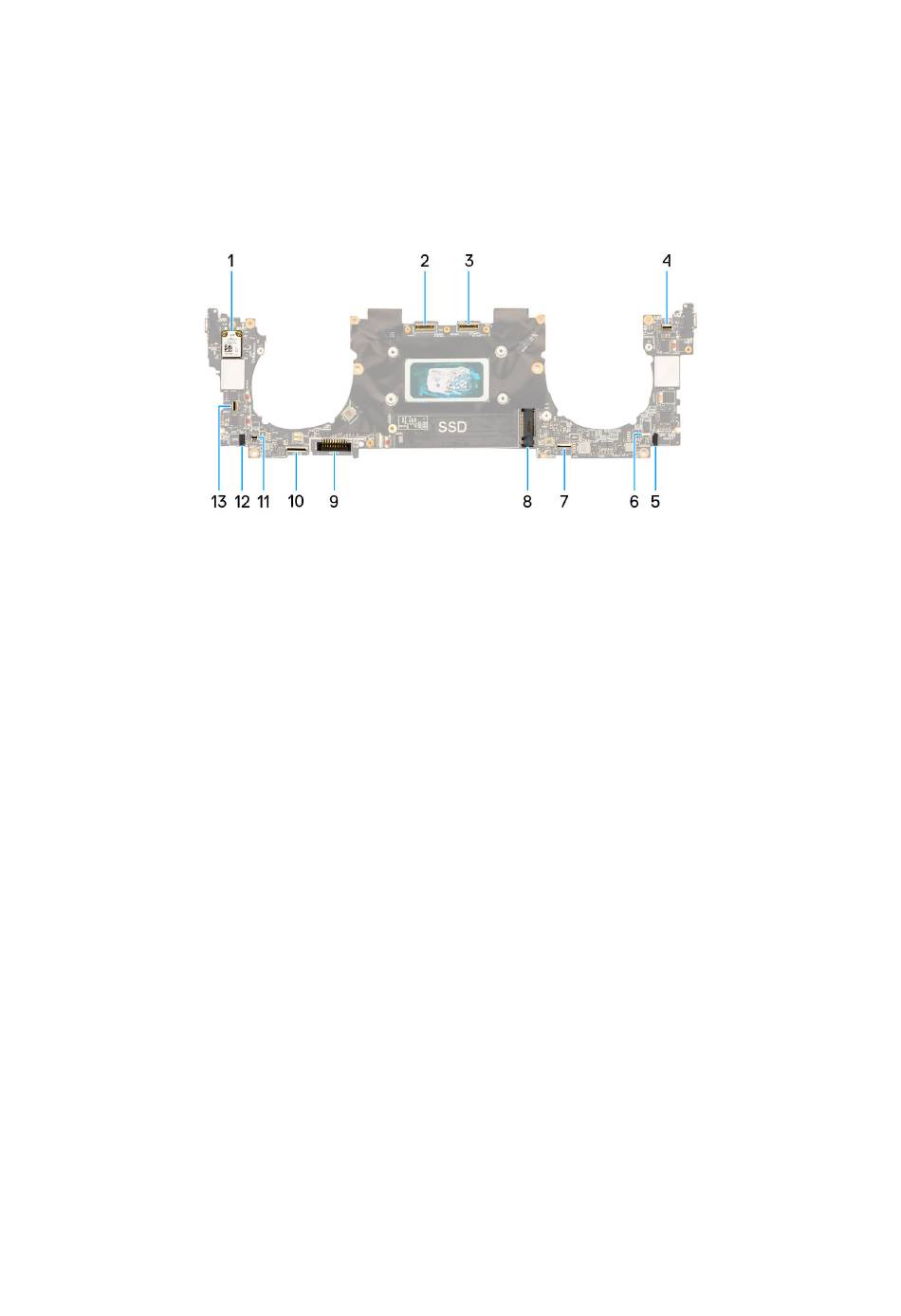

Afbeelding 41. Systeemkaartconnectoren
1. Draadloze kaart
3. Kabelconnector van beeldschermeenheid
5. Connector voor linkerluidsprekerkabel
7. Kabelconnector haptische module
9. Batterijkabelconnector
11. Kabelconnector van de rechterventilator
13. Kabelconnector voor aan/uit-knop en vingerafdruklezer
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
60
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
2. Kabelconnector van camera-eenheid
4. Capacitieve kabelconnector voor touchpanel
6. Kabelconnector van de linkerventilator
8. Slot van de M.2 SSD
10. Kabelconnector van toetsenbord-dochterkaart
12. Connector voor rechterluidsprekerkabel
