Tabel 4. DDR3 vs DDR4 (vervolg)
Functie/optie
Interne banken
Bankgroepen (BG)
VREF-ingangen
tCK — DLL ingeschakeld
tCK — DLL uitgeschakeld
Leeslatentie
Schrijflatentie
DQ-driver (ALT)
DQ-bus
RTT-waarden (in &Omega)
RTT niet toegestaan
ODT-modi
ODT Control
Multifunctioneel registreren
DIMM-types
DIMM-pinnen
RAS
Meer over DDR4
Er zijn subtiele verschillen tussen DDR3- en DDR4-geheugenmodules, zoals hieronder aangegeven.
Verschil toetsinkeping
De toetsinkeping op een DDR4-module bevindt zich op een andere locatie dan de toetsinkeping op een DDR3-module. Beide inkepingen
bevinden zich op de insteekkant, maar de locatie van de inkeping op de DDR4 is iets anders om te voorkomen dat de module wordt
geïnstalleerd in een incompatibele kaart of op een incompatibel platform.

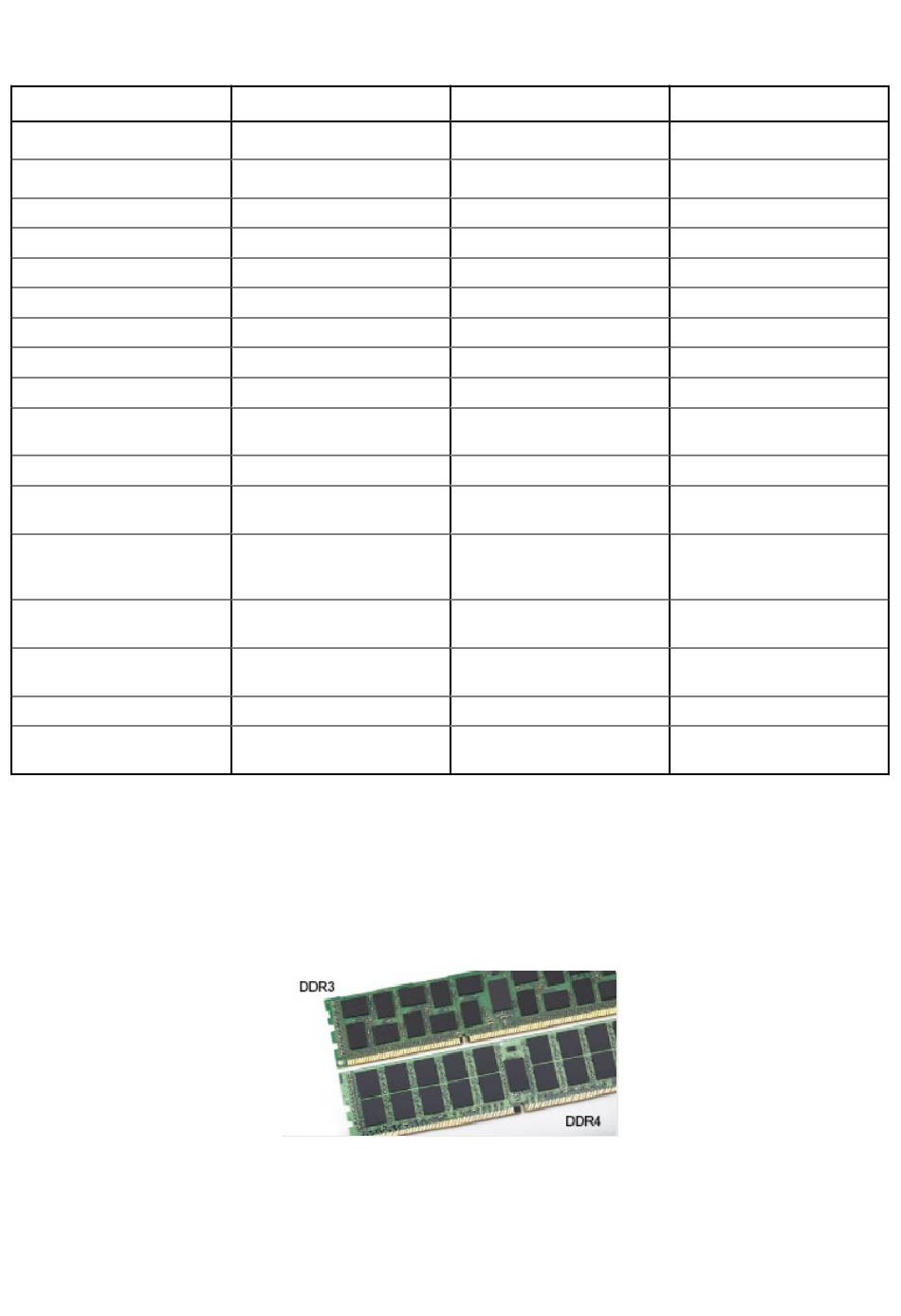

Afbeelding 4. Inkepingsverschil
Grotere dikte
DDR4-modules zijn iets dikker dan DDR3 om ruimte te bieden aan meer signaallagen.
54
Technologie en onderdelen
DDR3
8
0
2 —DQ's en CMD/ADDR
300 - 800 MHz
10 MHz - 125 MHz (optioneel)
AL+CL
AL+CWL
40&Omega
SSTL15
120,60,40,30,20
LEES-bursts
Nominaal, dynamisch
ODT-signalering vereist
Vier registers - 1 gedefinieerd, 3
RFU
RDIMM, LRDIMM, UDIMM,
SODIMM
240 (R, LR, U); 204 (SODIMM)
ECC
DDR4
16
4
1 — CMD/ADDR
677 MHz - 1,6 GHz
Niet gedefinieerd tot 125 MHz
AL+CL
AL+CWL
48&Omega
POD12
240,120,80,60,48,40,34
Schakelt uit tijdens LEES-bursts
Nominaal, dynamisch, parkeren
ODT-signalering niet vereist
Vier registers - 3 gedefinieerd, 1
RFU
RDIMM, LRDIMM, UDIMM,
SODIMM
288 (R, LR, U); 260 (SODIMM)
CRC, pariteit,
adresseerbaarheid, GDM
DDR4-voordelen
Hogere gegevenssnelheden
Snellere burst-toegangen
VREFDQ nu intern
Hogere gegevenssnelheden
DLL-off nu volledig ondersteund
Uitgebreide waarden
Uitgebreide waarden
Voor optimale PtP-toepassingen
Minder I/O-ruis en vermogen
Ondersteuning voor hogere
gegevenssnelheden
Gebruiksgemak
Aanvullende beheermodus; OTF
waardewijziging
Gemak van ODT Control; staat
niet-ODT-routering, PtP-apps
toe
Biedt extra Specialty-
uitleesapparatuur
Meer RAS-eigenschappen;
verbeterde gegevensintegriteit
