2. Plaats de linkerplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
De voorste systeemventilatoreenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

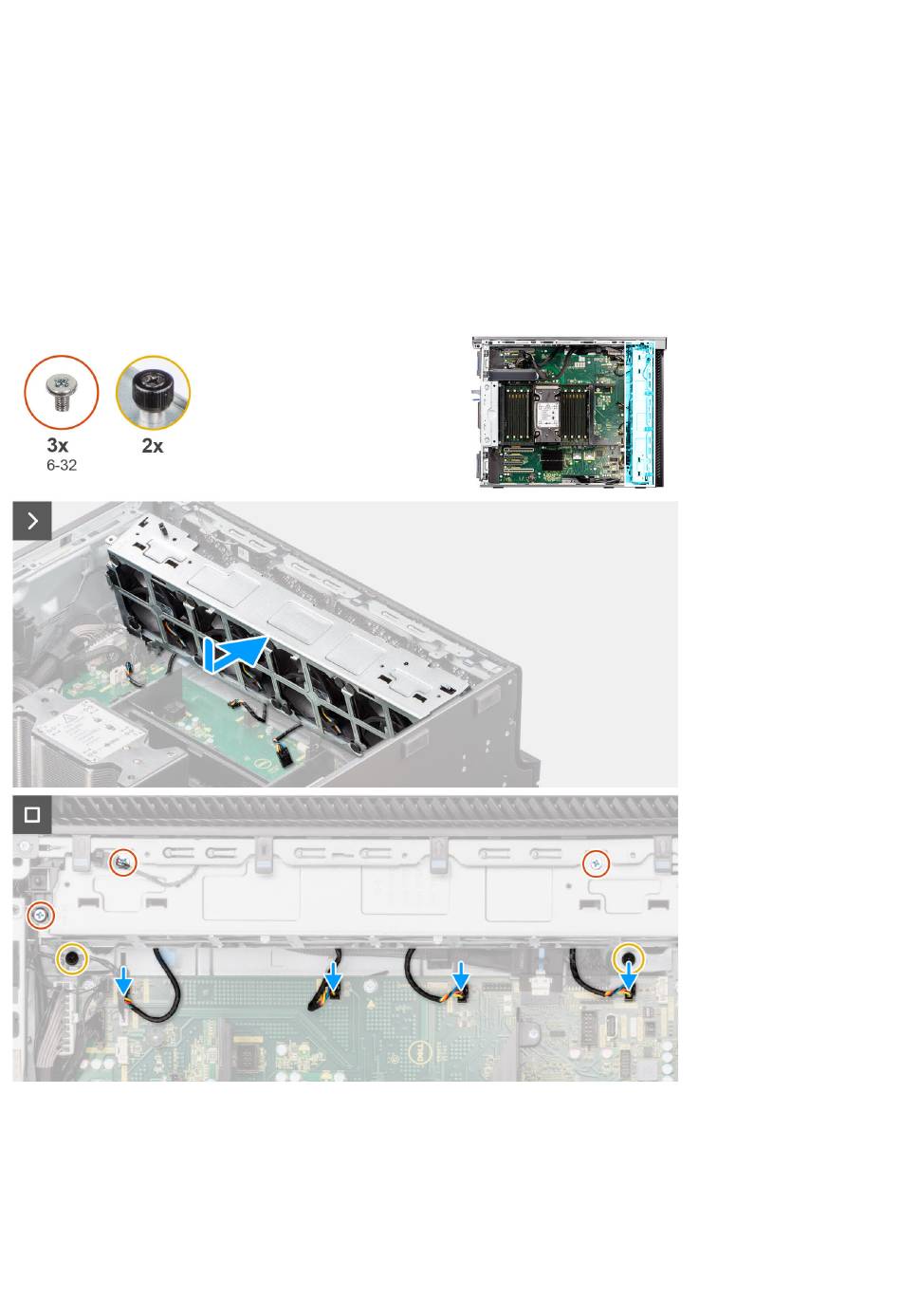

De volgende afbeeldingen geven de locatie van de systeemventilatoreenheid aan de voorkant aan en bieden een visuele weergave van de
installatieprocedure.
Stappen
1. Lijn de lipjes op de voorste systeemventilator uit met de slots op het chassis.
2. Plaats de chassisventilator onder een hoek in de slot op het chassis.
3. Draai de twee geborgde schroeven vast waarmee de systeemventilatoreenheid aan de voorkant aan de systeemkaart is bevestigd.
4. Plaats de drie schroeven (6-32) terug waarmee de voorste systeemventilator aan het chassis is bevestigd.
72
Onderdelen verwijderen en plaatsen
