3. Opbouw van de Ethernet Deurcontroller

De Ethernet Deurcontroller bestaat uit een PCB welke is ondergebracht in een kunststof behuizing. De
PCB bevat de volgende belangrijke onderdelen:
Een Ethernet module met geïntegreerde microcontroller die op basis van de aangeboden
configuratie bepaald met welke badge en op welk moment een deur geopend mag worden. De
microcontroller stuurt en communiceert verder met de lezer(s), ingangen, uitgangsrelais, enz.
Een RTC (Real Time Clock) met accu voor gangreserve.
Aansluitklemmen voor de ingangen, voeding, uitgangsrelais en lezers

3.1. De Ethernet Deurcontroller PCB

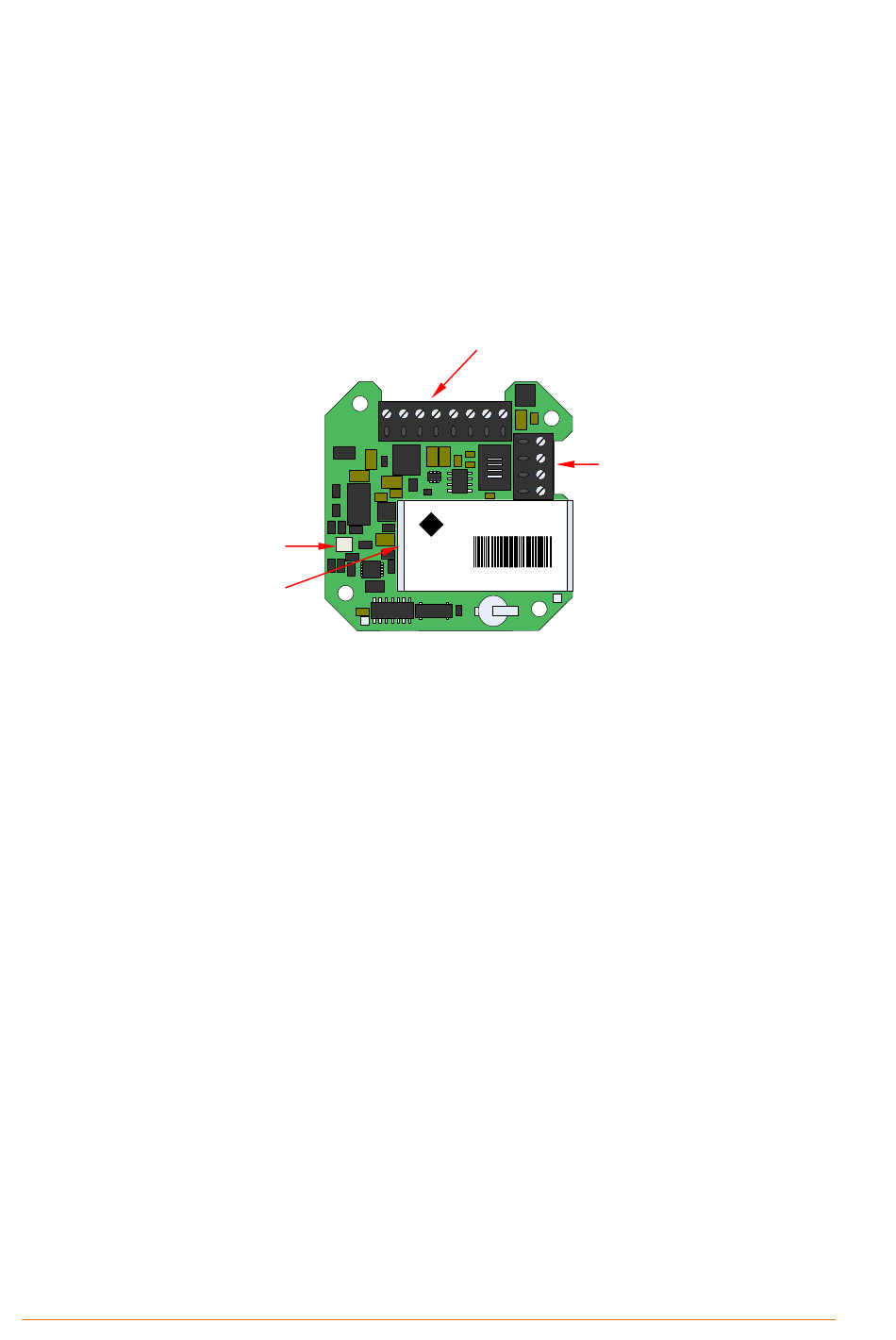

Onderstaand is de PCB van de Ethernet Deurcontroller weergegeven. Daarbij zijn alle relevante
onderdelen aangegeven en benoemd.


RJ45 Ethernet aansluiting

Installatiehandleiding ten behoeve van de Radaris Evolution Ethernet Deurcontroller


LED
figuur 1: Ethernet Deurcontroller PCB
Pagina 6 van 16
Connector voor deur I/O en voeding
1
RS485 voor aansluiten
van de lezers
1


Versie 1.0, release 20130311
