BIJLAGE A.2
De energiemeter Temco SPM1-100-AC wordt
gebruikt voor een 1-fase installatie met maximaal
100 A.
De Temco–stroommeter moet op de netstroom-
kabel worden bevestigd (schematische locatie
weergegeven in afb. 1), waarbij de stroom in de
richting stroomt zoals afgebeeld in afb. A2. 1 .
Alleen de fase kabel moet door de klem worden
getrokken. De neutrale kabel mag niet worden
getrokken.
Afb. A2.2 toont de bekabeling tussen de energie-
meter en de Wallbox. De getallen refereren naar
afb. A2. 1 . Voor het inschakelen van het systeem
is het belangrijk om opnieuw te controleren dat
de verbinding van "GND" en "12 V" correct zijn
gemaakt.
Op de volgende pagina afb. A2.3, afb. A2.4, afb. A2.5 en afb. A2. 6 wordt weergegeven waar de bekabeling
op de Wallbox moet worden aangesloten.
30
Temco SPM1-100-AC
Richting van
de stroom
1 2 3 4 5 6

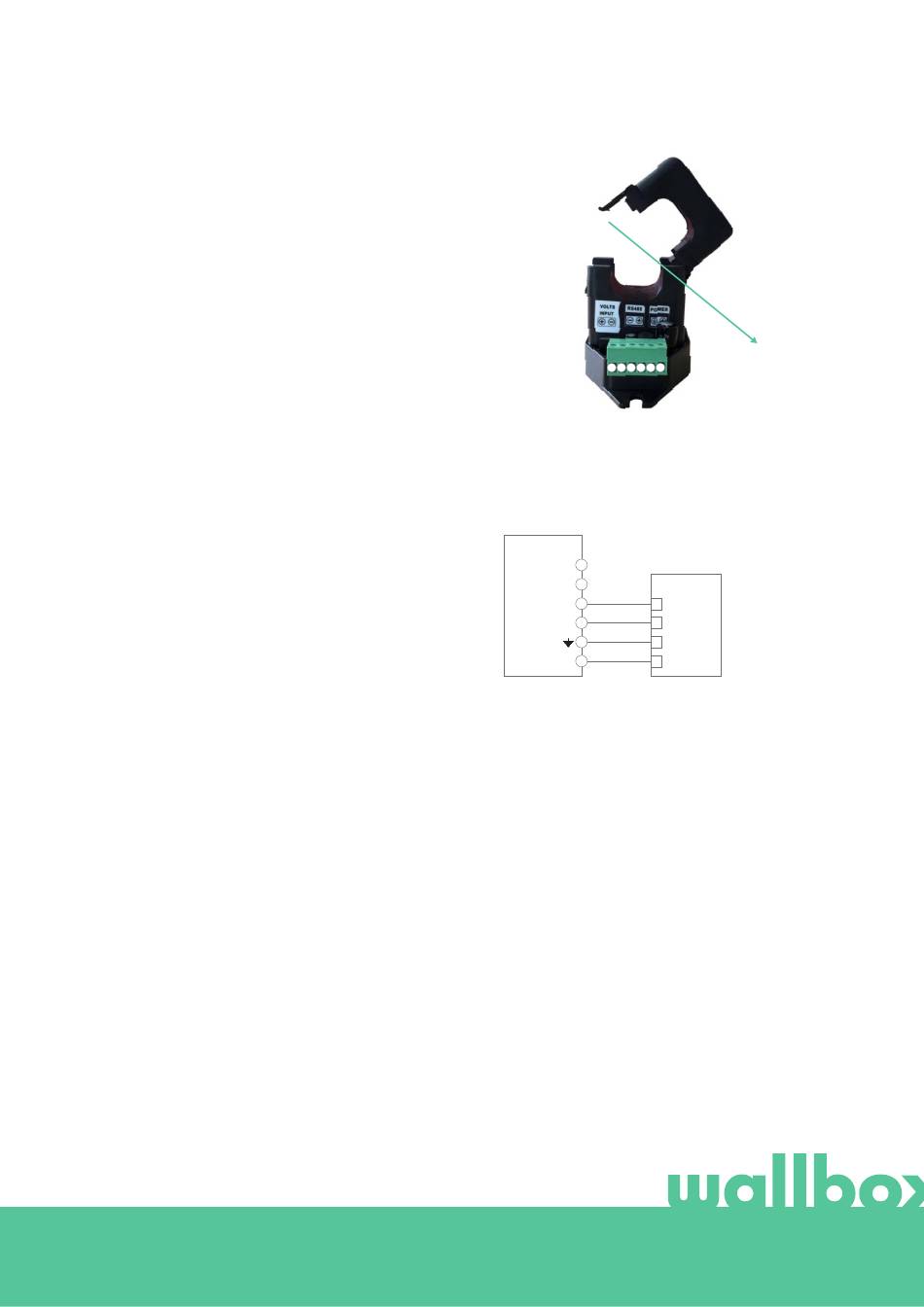

Afb. A2. 1 : Energiemeter aansluitdiagram
TEMCO
Spanning +
1
Wallbox
Spanning -
2
RS485 -
3
D-(RS485B)
RS485 +
4
D+ (RS485A)
Stroom
5
GND
Stroom +
6
12 V
Afb. A2.2: Bekabeling in de
Temco-energiemeter
