OPMERKING:
Verwijder de kabel van de vingerafdruklezerkaart en houd deze apart omdat deze al aan het andere uiteinde is
losgekoppeld.
3. Koppel de kabel van de aan/uitknop van de vingerafdruklezerkaart op de palmsteuneenheid los.
4. Verwijder de enkele schroef (M1.6x2.5) en til de beugel omhoog.
5. Verwijder de enkele schroef (M1.6x2.5) waarmee de aan/uit-knop met optionele vingerafdruklezer aan de palmsteuneenheid wordt
bevestigd.
6. Til de aan/uit-knop met optionele vingerafdruklezer samen met de kabel van de vingerafdruklezer weg van de palmsteun- en
toetsenbordeenheid.
De aan-/uitknop met optionele vingerafdruklezer plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

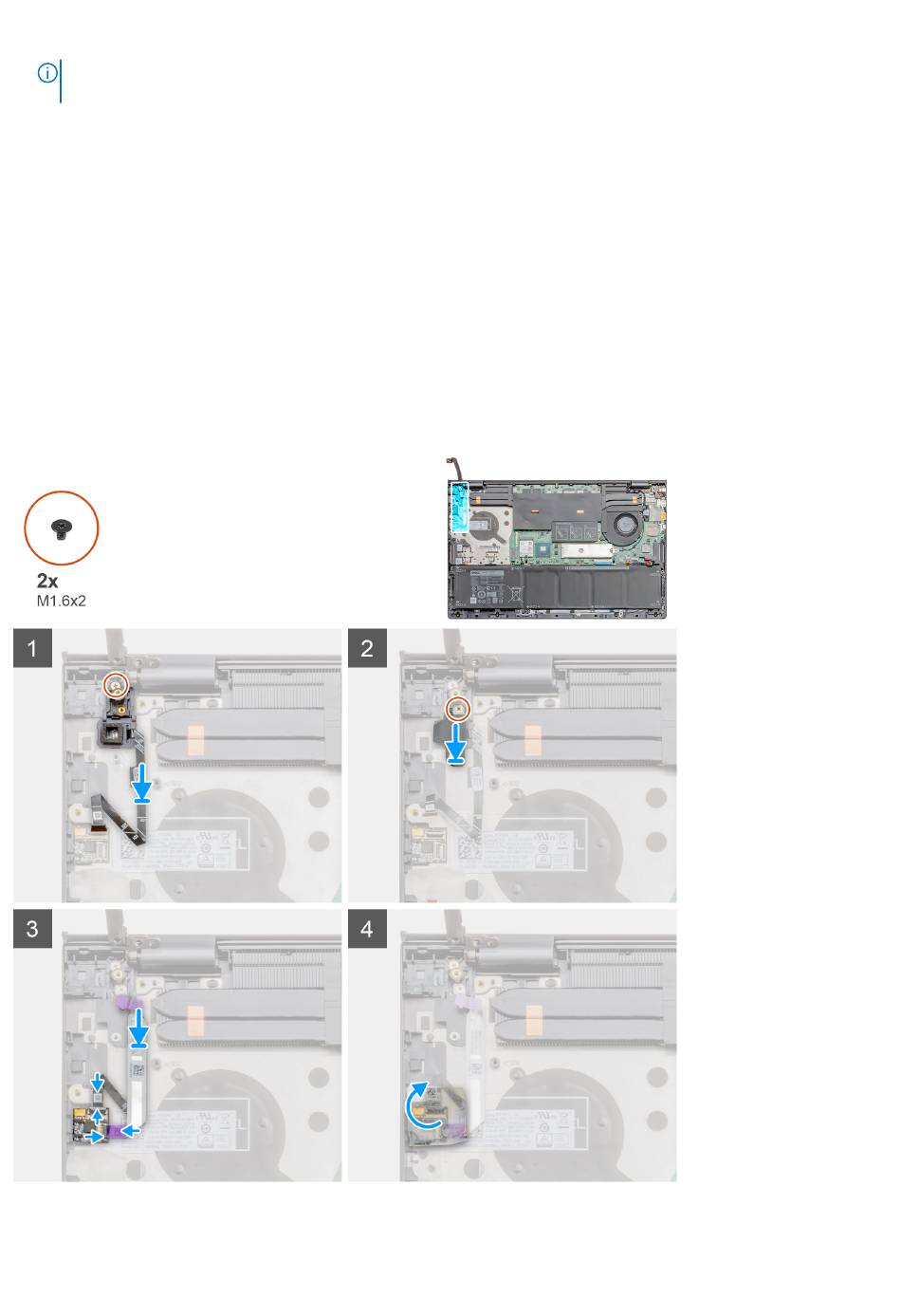

De afbeelding geeft de locatie van de aan-/uitknop met vingerafdruklezer aan en biedt een visuele weergave van de plaatsingsprocedure.
46
Onderdelen verwijderen en plaatsen
