Seguridad
Tanto en la instalación como en el funciona-
miento de esta luminaria han de observarse las
normas de seguridad nacionales.
El montaje y la puesta en servicio deben ser
realizados únicamente por un electricista
especializado.
El fabricante no asume ninguna responsabilidad
en caso de daños causados por el uso o el
montaje inadecuados. En caso de realizar
modificaciones posteriores en la luminaria, la
persona que realiza dichas modificaciones será
considerada como fabricante.

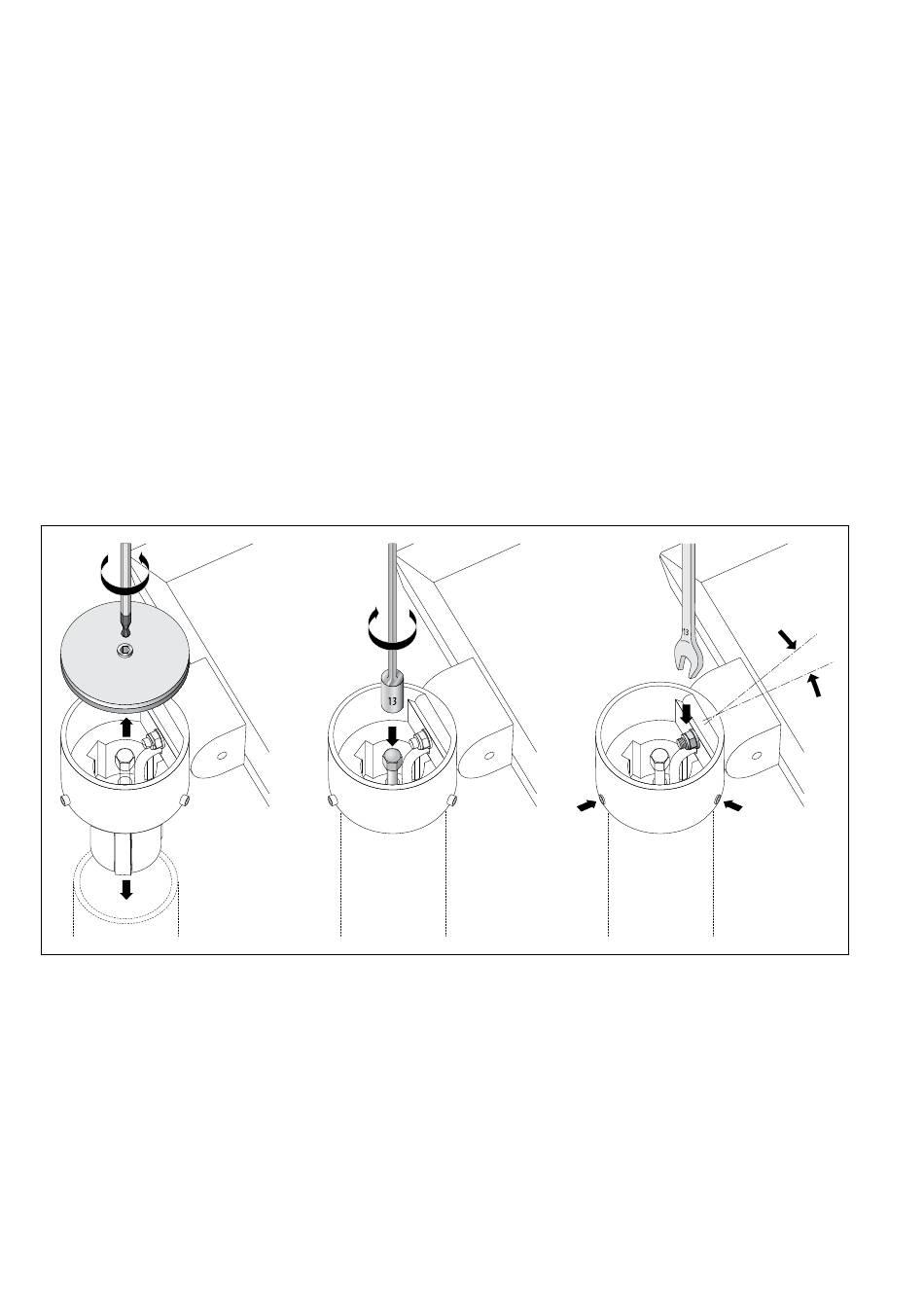

Montaje
Aflojar el tornillo Allen de la tapa de cierre y
retirar la tapa.
Introducir los cables de unión en el poste.
Colocar la luminaria y ajustarla.
Apretar firmemente la tuerca ciega hexagonal
(SW 13 mm) y los tornillos Allen laterales
(SW 4).
Pares de apriete 12 Nm.
Ajuste de la dirección de radiación:
Ajuste de la articulación de fábrica 0°.
Para el ajuste de 15°:
Soltar la tuerca hexagonal (SW 13) y ajustar
la articulación. Prestar atención al asiento
correcto del engranaje. Apretar firmemente la
tuerca hexagonal.
Par de apriete 16 Nm.
Insertar la tapa de cierre y atornillarla
firmemente con el tornillo Allen
(véanse los planos).
La conexión eléctrica debe ser realizada
con el grado y la clase de protección
correspondientes y con clemas de conexión
apropiadas (no incluidas en el volumen de
suministro) en el cables de conexión de la
luminaria.
Recomendamos utilizar para este fin las cajas
de conexión BEGA.
Prestar atención a la asignación correcta del
cable de conexión.
Realizar la conexión a la red en el conductor
marrón (L) y azul (N).
La conexión de los conductores de control
se realiza a través de los dos conductores
marcados con DALI. Si no se utilizan estos
conductores, la luminaria funciona con la
potencia lumínica completa.
2 / 3
Sicurezza
Per l'installazione e l'uso di questo apparecchio
vanno osservate le disposizioni nazionali di
sicurezza.
Il montaggio e la messa in funzione devono
essere effettuati esclusivamente da un
elettricista qualificato.
Il produttore non si assume alcuna
responsabilità per eventuali danni causati da un
uso o montaggio falso.
Qualora vengano apportate delle modifiche
all'apparecchio in un secondo momento, è
da intendere come produttore la persona che
esegue tali modifiche.
Montaggio
Allentare la vite con esagono incassato del
tappo ed estrarre quest'ultimo.
Inserire i cavi di collegamento nel palo.
Posizionare l'apparecchio e orientarlo.
Serrare a fondo i dadi ciechi esagonali
(da 13 mm) e le viti laterali con esagono
incassato (da 4).
Coppia di serraggio 12 Nm.
Impostazione della direzione di diffusione:
Regolazione congiunta impostata in
fabbrica 0°.
Per la regolazione a 15°:
Allentare il dado esagonale (da 13) e regolare
lo snodo. Verificare che la dentellatura sia
posizionata correttamente. Serrare a fondo il
dado esagonale.
Coppia di serraggio 16 Nm.
Inserire il tappo e serrare a fondo utilizzando la
vite con esagono incassato (vedi disegni).
Il collegamento elettrico al cavi di allacciamento
dell'apparecchio deve essere eseguito in base
alla protezione e alla classe di isolamento
corrette utilizzando morsetti adeguati (non
inclusi in dotazione).
A tal fine si consiglia l'utilizzo delle scatole di
collegamento BEGA.
Fare attenzione alla disposizione corretta del
cavo di allacciamento.
Eseguire il collegamento alla rete sulla linea
marrone (L) e blu (N).
Il collegamento dei cavi di comando avviene
tramite i due conduttori contrassegnati con
DALI. Se questi conduttori non vengono
utilizzati, l'apparecchio funziona a piena
potenza.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Veiligheid
Bij het installeren en gebruiken van dit armatuur
moeten de nationale veiligheidsvoorschriften in
acht worden genomen.
De montage en ingebruikname mag alleen door
een elektromonteur worden uitgevoerd.
De fabrikant stelt zich niet aansprakelijk voor
schade die ontstaat door een onjuist gebruik of
verkeerde montage.
Indien achteraf wijzigingen aan het armatuur
worden aangebracht, geldt de persoon die
deze wijzigingen aanbrengt, als de fabrikant.
Montage
Draai de inbusschroef van de afsluitkap los en
verwijder de afsluitkap.
Breng de verbindingskabels in de mast.
Plaats het armatuur en richt dit uit.
Draai de zeskantdopmoer (SW 13 mm) en de
inbusschroeven (SW 4) aan de zijkant vast aan.
Aanhaalmoment telkens 12 Nm.
Instelling van de uitstraalrichting:
Scharnierinstelling af fabriek 0°.
Voor instelling 15°:
Draai de zeskantmoer (SW 13) los en stel het
scharnier in. Let erop dat de vertanding juist zit.
Draai de zeskantmoer goed vast.
Aanhaalmoment 16 Nm.
Plaats de afsluitkap en schroef deze stevig vast
met de inbusschroef (zie tekeningen).
De elektrische aansluiting moet conform
de classificatie en veiligheidsklasse aan de
aansluitkabels van het armatuur met daarvoor
geschikte aansluitklemmen (niet meegeleverd)
worden uitgevoerd.
Wij adviseren hiervoor het gebruik van de
BEGA aansluitkasten.
Let hierbij op de juiste aansluiting van de
aansluitkabel.
Breng de netaansluiting aan de bruine (L) en
blauwe (N) tot stand.
De aansluiting van de stuurkabels vindt plaats
via de beide met DALI gemarkeerde aders.
Bij niet-aansluiting van deze aders werkt het
armatuur met volle lichtopbrengst.
0°-15°
