92

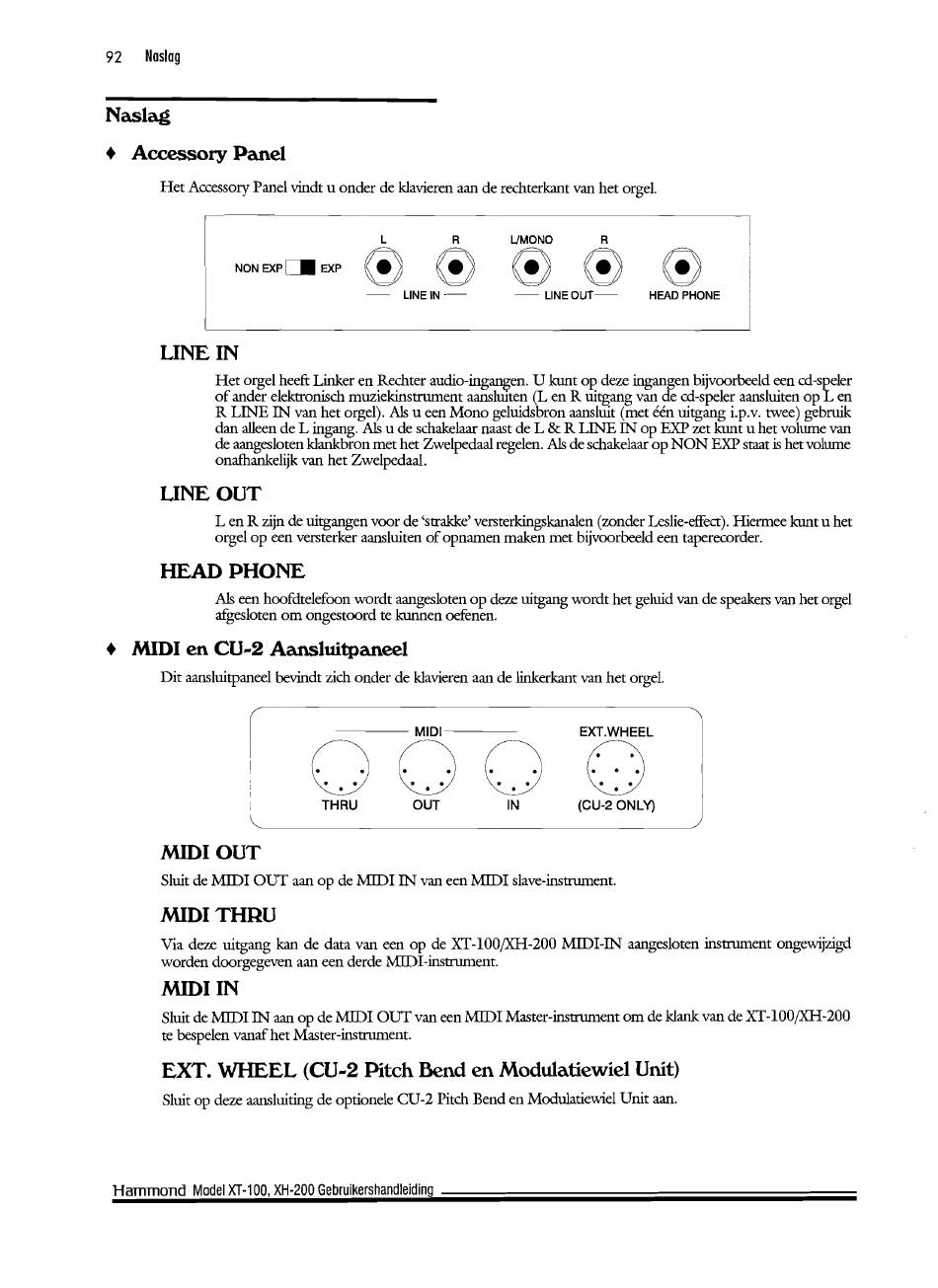

Noslog
Naslag
• Accessory Panel
Het Accessory Panel vindt u onder de klavieren aan de rechterkant van het orgel.
I
L
R
l./MONO
R
NON EXP
c::.
EX'
o
o o
o
o
-
L1NEIN-
-
LINE OUT-
HEAD PHONE
LINE IN
Het orgel heeft Linker en Rechter
audio-ingan~en.
U kunt op deze ingangen bijvoorbeeld een cd-speler
of ander elektronisch muziekinstrument aanslwten (L en R uitgang van de cd-speler aansluiten op L en
R LINE IN van het orgel). Als u een Mono geluidsbron aansluit (met een uitgang i.p.v. twee) gebruik
dan
alleen de L ingang. Als u de schakelaar naast de L
& R LINE IN op EXP zet kunt u het volume van
de aangesloten klankbron met het Zwelpedaal regelen. Als de schakelaar op
NON
EXP staat is het volume
onafhankelijk van het Zwelpedaal.
LINE OUT
Len R zijn de uitgangen voor de 'strakke' versterkingskanalen (wnder Leslie-effect). Hiermee kunt u het
orgel op een versterker aansluiten of opnamen maken met bijvoorbeeld een taperecorder.
HEADPHONE
Als een hoofdtelefoon wordt aangesloten op deze uitgang wordt het geluid van de speakers van het orgel
afgesloten om ongestoord te kunnen oefenen.
• MIDI en CU-2 Aansluitpaneel
Dit aansluitpaneel bevindt zich onder de klavieren aan de linkerkant van het orgel.
- - - - MIDI
EXT.WHEEL
"
I
i
I
C.)
C~)
C) C)
I
THRU
OUT
IN
(CU-2 ONLY)
I
~-----
~
MIDI OUT
Sluit de MIDI OUT aan op de MIDI IN van een MIDI slave-instrument.
MIDITHRU
Via deze uitgang kan de data van een op de XT-IOOjXH-200 MIDI-IN aangesloten instrument ongewijzigd
worden doorgegeven aan een derde MIDI-instrument.
MIDI IN
Sluit de MIDI IN aan op de MIDI OUT van een MIDI Master-instrument om de klank van de XT-IOOjXH-200
te bespelen vanaf het Master-instrument.
EXT. WHEEL (CU-2 Pitch Bend en Modulatiewiel Unit)
Sluit op deze aansluiting de optionele CU-2 Pitch Bend en Modulatiewiel Unit aan.
Hammond
Model XT-100, XH-200 Gebruikershandleiding
