enphase COMMS-KIT-INT-02 Installatiehandleiding pagina 3

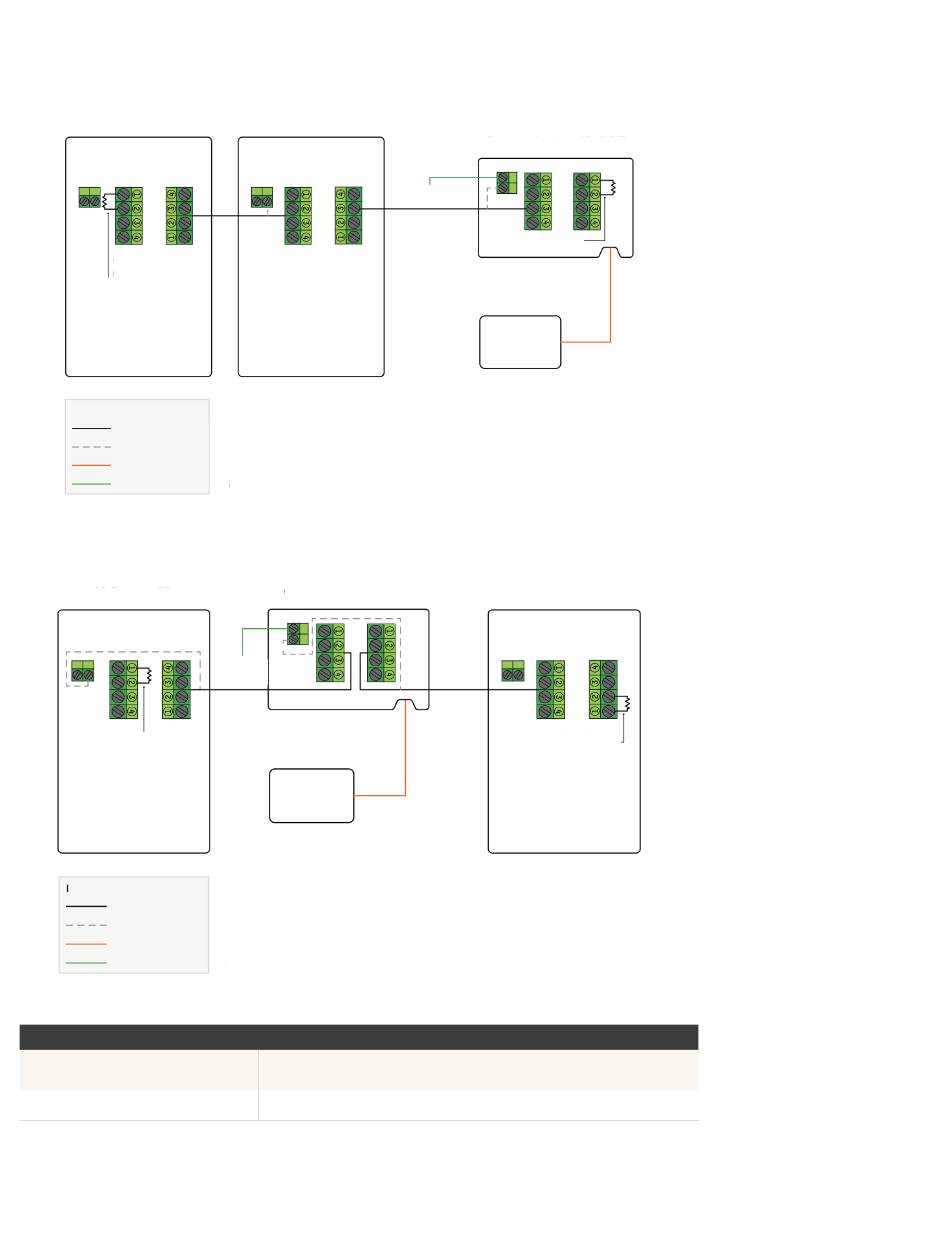

Hieronder volgen de twee gebruikelijke bedradingsschema's:
Schema 1: IQ Battery 5P('s) - Communications Kit 2 INT
IQ Battery 5P
Afsluitweerstand
Afsluitweerstand
Legenda's
CTRL-kabel
Afvoerdraad
USB-kabel
Kabel naar
aardingsbalk
Schema 2: IQ Battery 5P - Communications Kit 2 INT - IQ Battery 5P
IQ Battery 5P
Afsluitweerstand
Legenda's
CTRL-kabel
Afvoerdraad
USB-kabel
Kabel naar
aardingsbalk
De volgende tabel bevat de locaties van de afsluitweerstanden voor de bovenstaande schema's:
SCH EM A BESTU R I N GS B E DRA DING
Schema 1
Schema 2
3
IQ Battery 5P
*De aardingsaansluiting is alleen nodig als de afvoerdraad van de besturingskabel op deze
klem wordt aangesloten
Communications Kit 2 INT
Naar
aardingsbalk*
IQ Gateway
Metered
*De aardingsaansluiting is alleen nodig als de afvoerdraad van de besturingskabel op deze
klem wordt aangesloten
LOCATIE AFS LU IT W E E RSTAN D
•
IQ Battery 5P in de besturingsbus
•
Communications Kit 2 INT
•
De twee IQ Battery 5P's aan de uiteinden van de besturingsbus
Communications Kit 2 INT
Naar
aardingsbalk*
Afsluitweerstand
IQ Gateway
Metered
IQ Battery 5P
Afsluitweerstand
