EDGE EBS-2
4.3.2.1. Koppelen van voeding bij gebruik van meerdere apparaten
De ontvanger is geschikt voor het koppelen van voeding. Voeding kan worden doorgegeven aan een
andere ontvanger via de 12–15 V DC voedingsaansluiting OUT (19).
Het koppelen van voeding bij gebruik van meerdere apparaten mag uitsluitend worden gedaan door
daartoe opgeleide of deskundige personen.
Ga als volgt te werk bij het koppelen van de voeding voor meerdere apparaten om overbelasting te
vermijden:
Gebruik kabels met voldoende stroomvoerende capaciteit. De meegeleverde adapter is niet
geschikt voor het koppelen van de voeding voor meerdere apparaten.
Zorg dat de totale opgenomen stroom van het apparaat en de andere aangesloten apparaten de
capaciteit van de bekabeling en stroomonderbreker niet overschrijdt.
Koppel niet meer apparaten aan dezelfde voeding dan het aanbevolen maximumaantal.

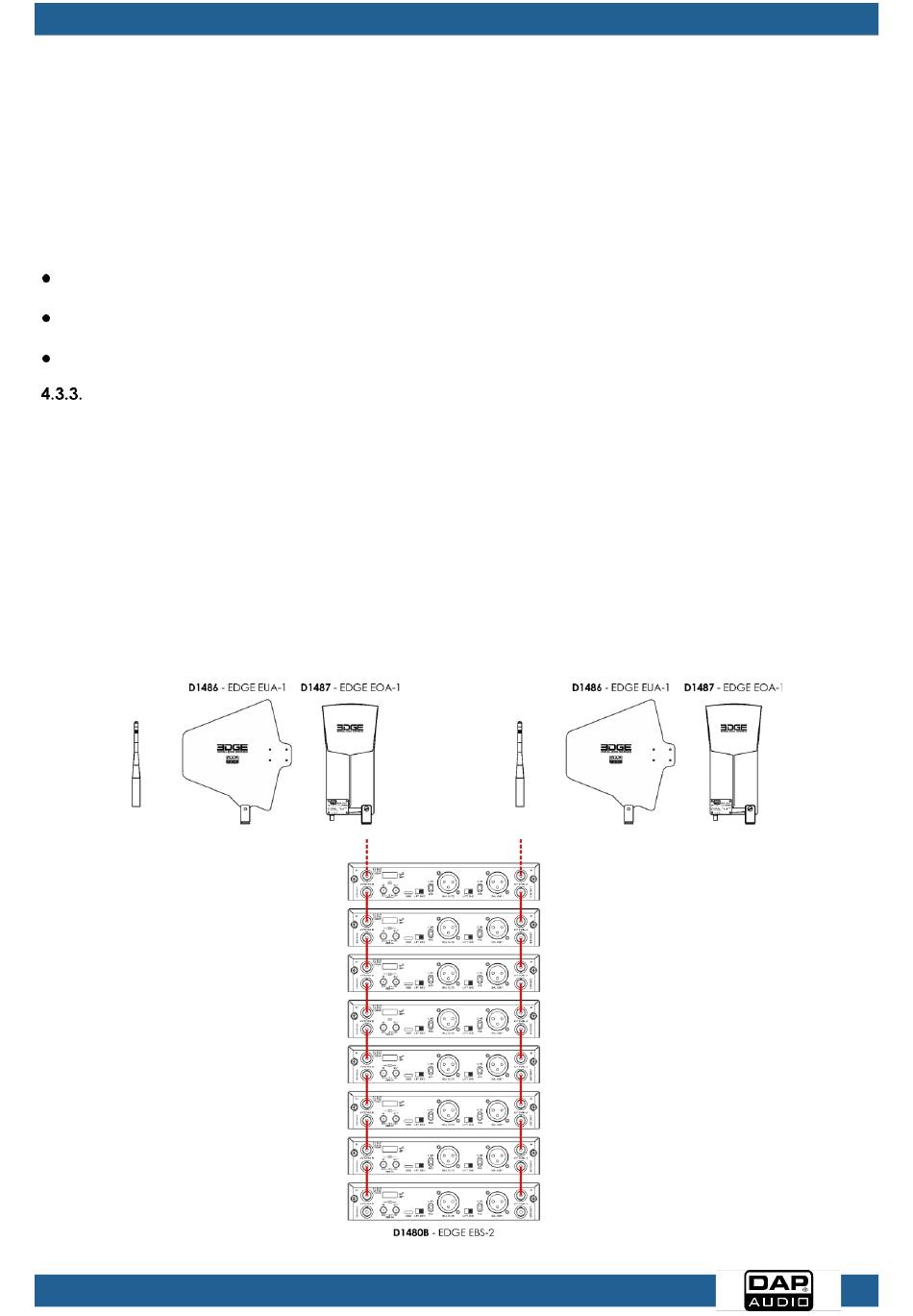

Installatievoorbeeld
Het is mogelijk om maximaal 8 ontvangers en 16 zenders aan te sluiten en om gebruik te maken van
accessoires. Zie 3.5. Optionele accessoires op pagina 11 voor meer informatie.
De unidirectionele/omnidirectionele antennes ontvangen het signaal van de zender(s) en sturen het
naar de eerste ontvanger. De eerste ontvanger stuurt het signaal naar de andere aangesloten
ontvangers.
Sluit de 12–15 V DC BNC-cascadeaansluitingen (12/21) van de eerste ontvanger aan op de 12–15 V DC
BNC-aansluitingen (08/11) van de tweede ontvanger. Herhaal deze stap om meerdere ontvangers aan
te sluiten, zoals te zien afbeelding 14.
De unidirectionele/omnidirectionele antennes worden niet meegeleverd. Zie 3.5. Optionele accessoires
op pagina 11.
Productcode: D1480B
17
Afb. 14
