8

Herstellerangaben

8.1

Transport

Ventil nur auf geeignetem Lademittel
G
transportieren, nicht stürzen, vorsichtig
handhaben.
Verpackungsmaterial entsprechend
G
den Entsorgungsvorschriften /
Umweltschutzbestimmungen entsorgen.
8.2

Lieferung und Leistung

Ware unverzüglich bei Erhalt auf
G
Vollständigkeit und Unversehrtheit
überprüfen.
Lieferumfang aus Versandpapieren,
G
Ausführung aus Bestellnummer
ersichtlich.
Das Ventil wird im Werk auf Funktion
G
geprüft.
8.3

Lagerung

Ventil staubgeschützt und trocken in
G
Originalverpackung lagern.
Ventil in Position "off en" lagern.
G
UV-Strahlung und direkte
G
Sonneneinstrahlung vermeiden.
Maximale Lagertemperatur: 40 °C.
G
Lösungsmittel, Chemikalien, Säuren,
G
Kraftstoff e u.ä. dürfen nicht mit Ventilen
und deren Ersatzteilen in einem Raum
gelagert werden.
8.4
Benötigtes Werkzeug
Benötigtes Werkzeug für Einbau und
G
Montage ist nicht im Lieferumfang
enthalten.
Passendes, funktionsfähiges und
G
sicheres Werkzeug benutzen.
9

Funktionsbeschreibung

GEMÜ R677 ist ein Kunststoff-
Membranventil. Alle mediumsberührten
Teile, das Gehäuse und Handrad sind
aus Kunststoff. Der Kunststoffantrieb
ist wartungsarm, hat ein ergonomisch
gestaltetes Handrad mit integrierter
optischer Stellungsanzeige. Ventilkörper
und Membrane sind gemäß Datenblatt in
verschiedenen Ausführungen erhältlich.
Zubehör: elektrische Rückmelder für
Stellungsquittierung (offen) sowie eine
abschließbare Handradarretierung.
10

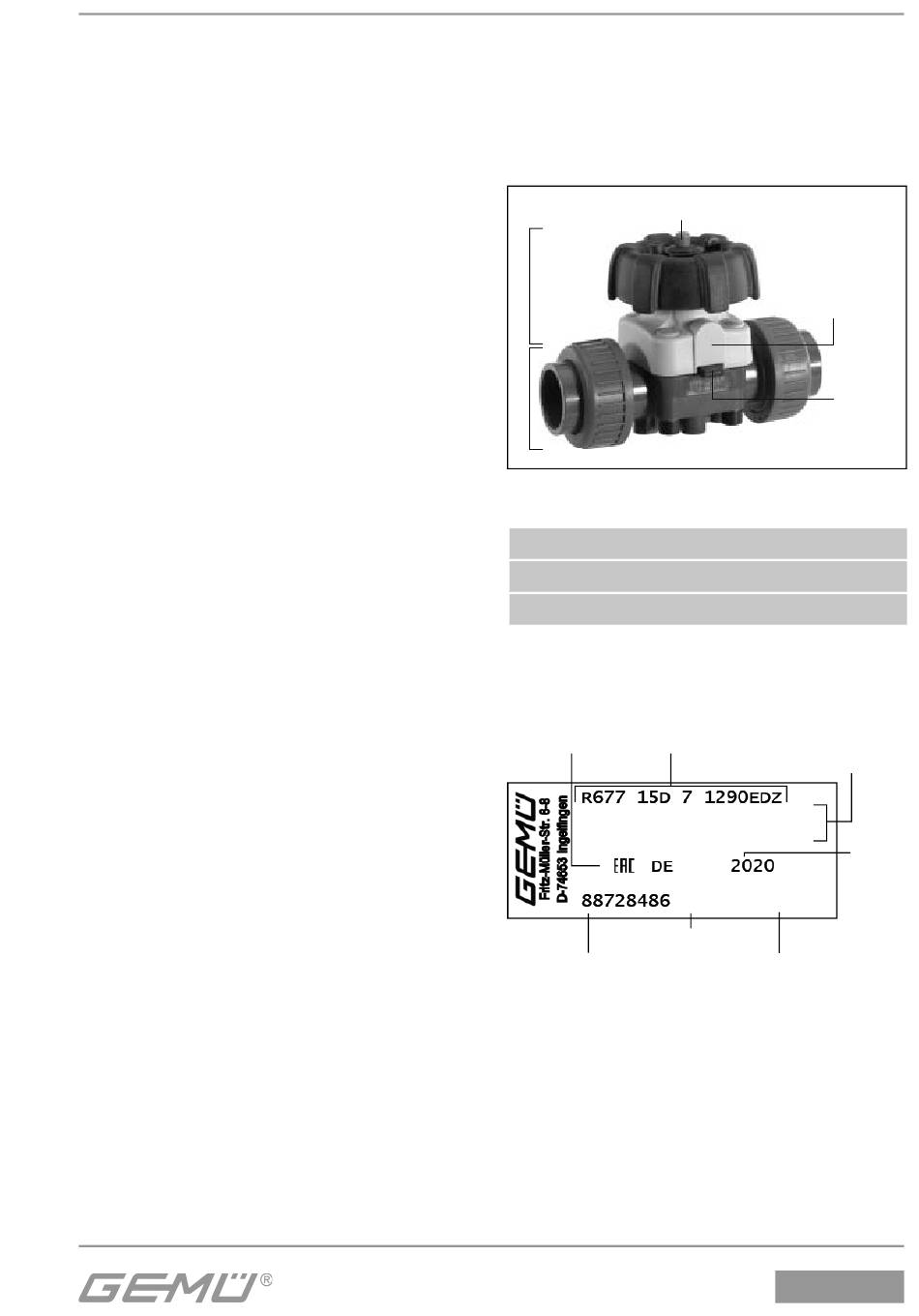

Geräteaufbau
Optische Stellungsanzeige
A
1
A
Antrieb
1
Ventilkörper
2
Membrane
10.1

Typenschild

Geräteversion
Ausführung gemäß Bestelldaten
Rückmeldenummer
Artikelnummer
Der Herstellungsmonat ist unter der
Rückmeldenummer verschlüsselt und kann
bei GEMÜ erfragt werden.
Das Produkt wurde in Deutschland
hergestellt.
7 / 36
Optional:
Anschlussgewinde
für Rückmelder
Geräteaufbau
gerätespezifische Daten
12103529 I 0001
Seriennummer
R677
2
Baujahr
