Installatie van de HRV
Monteer eerst de ankerbout (M10 of M12).
Schuif de metalen ophangbeugel over de ankerbout en zet de
beugel vast met een vulring en een moer.
(Controleer voor u de ventilator monteert of er geen vinyl en
papier meer in de ventilatorbehuizing is achtergebleven.)
Monteer de onderkant van de ophangbeugel aan de bovenzijde
van de standaard unit.
Als de ankerbout lang genoeg is kunt u deze ook aan de
onderkant van de unit bevestigen.
(Draai de verwijderde bevestigingsschroef weer terug in de
behuizing om luchtlekkage te voorkomen.)
Monteer het waarschuwingsbord op het kanaal zowel binnen
(aan de SA/RA-zijde) als buiten (aan de EA/OA-zijde).
Als de transportsteunen bij de montage in de weg
LET OP
zitten, kunnen deze verwijderd worden. (Draai de
verwijderde bevestigingsschroef weer terug in de
behuizing om luchtlekkage te voorkomen.)

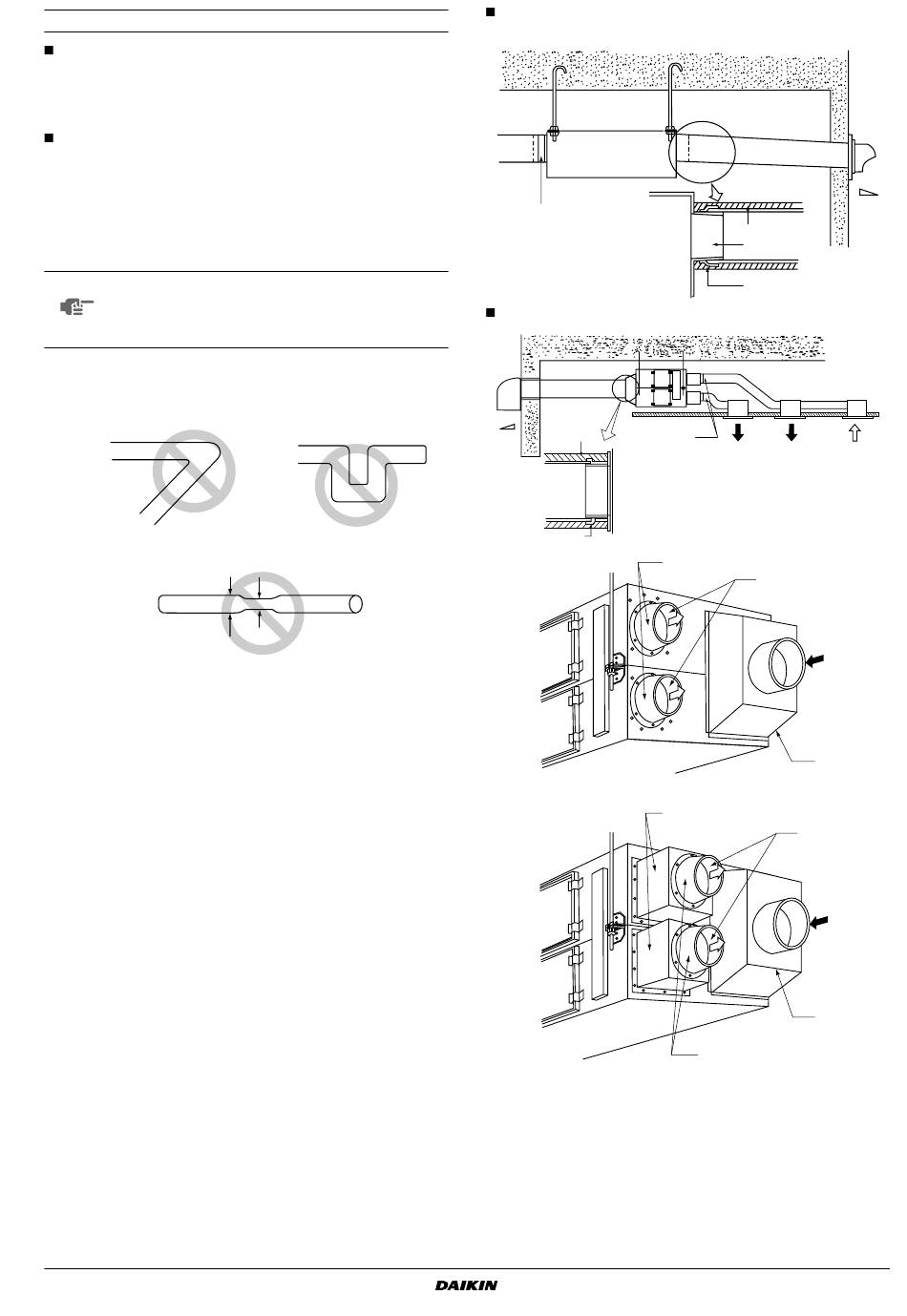

Kanaalaansluiting
Monteer het kanaal nooit zoals in onderstaande figuren.
Extreme bochten. Buig het kanaal
nooit verder dan 90°
Verjong het kanaal dat wordt aangesloten.
(Verjong de diameter van het kanaal nooit halverwege.)
1
De minimale buigstraal voor flexibel kanaal is als volgt:
300 mm. Kanaal: 200 mm. diameter
375 mm. Kanaal: 250 mm. diameter
2
Om luchtlekkage te voorkomen moet, nadat de flens en het
kanaal op elkaar gemonteerd zijn, de combinatie met aluminium
tape worden omwikkeld.
3
Monteer
de
aanvoeropening
afvoeropening af.
4
Gebruik het kanaal dat is voorgeschreven bij het type unit. (Zie
schets.)
5
Installeer de twee buitenkanalen onder een hellingshoek (van
minimaal 1/50) om te voorkomen dat regen of water
binnendringt. Isoleer beide kanalen ook om dauwvorming tegen
te gaan. (Materiaal: 25 mm. glaswol).
6
Als de temperatuur en de luchtvochtigheid boven het plafond
altijd hoog is, moet de ruimte boven het plafond geforceerd
geventileerd worden.
7
Isoleer het kanaal en de muur ook elektrisch als het kanaal door
een metalen luik, rooster of metalen wand wordt doorgevoerd.
VAM150~2000F
Warmtewisselaar
HRV (Heat Reclaim Ventilation of Hergebruik van warmte)
4PW13545-1B
Meerdere bochten vlak na elkaar
zo
ver
mogelijk
van
de
VAM150F,
VAM250F,
VAM350F,
VAM800F, VAM1000F
HRV
1
VAM1500F, VAM2000F
HRV
4
2
1
3
9
1
Aluminum tape (Niet meegeleverd)
2
Isolatiemateriaal (Niet meegeleverd)
3
Flens voor aansluiting kanaal
4
Helling: groter dan 1/50
5
Flens voor aansluiting kanaal (Optioneel)
6
SA (Aanvoerlucht)
7
RA (Retourlucht)
8
Verbindingskamer
9
Geluidsdemper (Optioneel)
VAM500F,
VAM650F,
2
3
1
5
6
7
8
6
7
8
3
Installatiehandleiding
