Service en onderhoud
3.3 Afstellen van het zuigmondstuk
Het zuigmondstuk is bij levering standaard
ingesteld.
Bij de eerste montage van het zuigmondstuk, of
als het zuigvermogen niet optimaal is, bevelen
we aan de verbinding met de zuigslang van de
machine te controleren.
1. Monteer het zuigmondstuk en koppel de
onkruidborstel aan de machine vast.

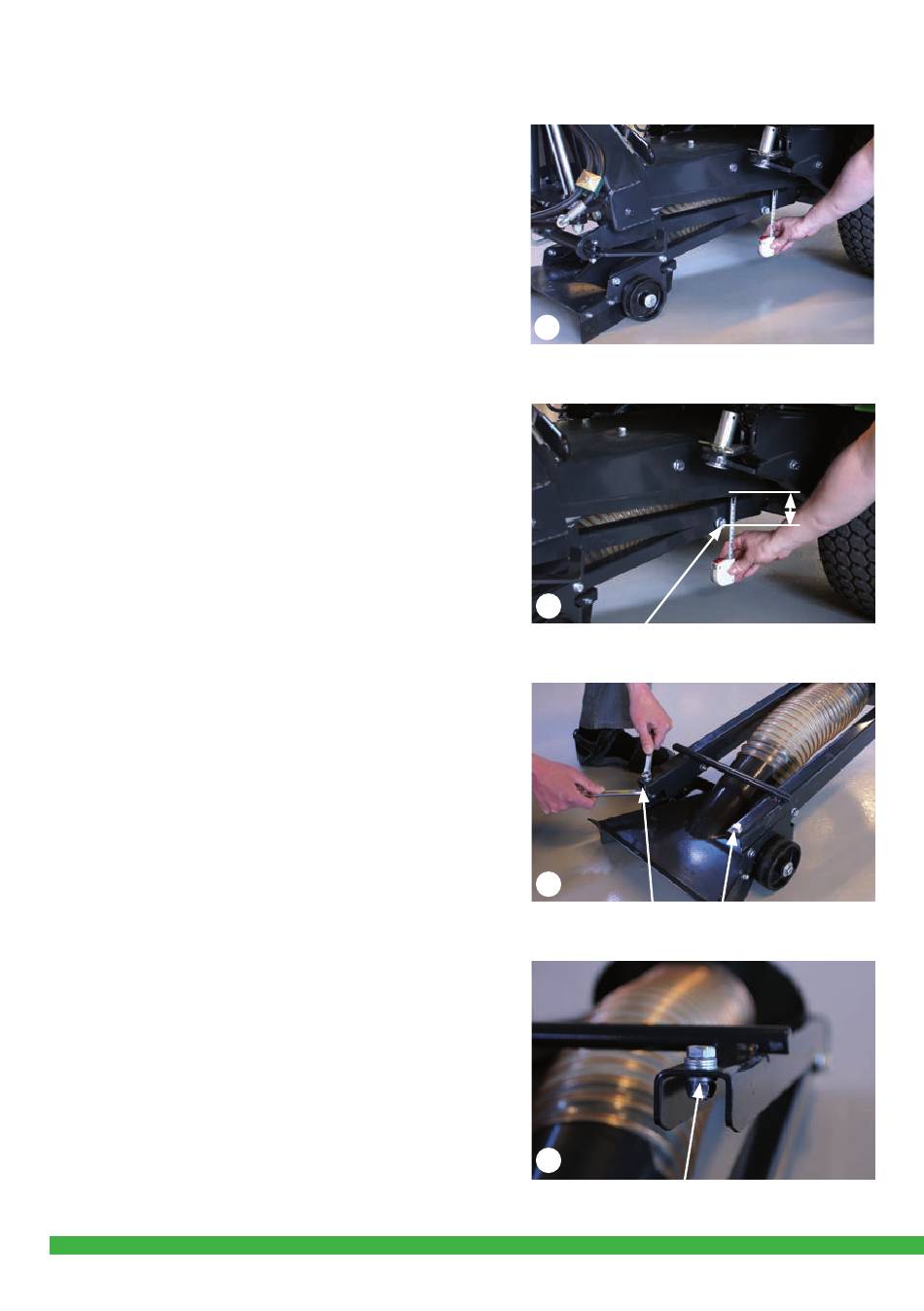

2. Controleer afstand X (Afbeelding 1+2), die
tussen 53 en 59 mm moet liggen vanaf de
onderzijde van het A-frame tot het hart van de
bout.
Als de afstand niet klopt, stelt u deze in als volgt:
3. Verwijder het zuigmondstuk.
4. Verwijder de twee bouten. (Afbeelding 3)
5. Onder de bouten bevinden zich extra
afstandsringen (Afbeelding 4). Zet een extra
ring onder de bout als u een kleinere afstand (x)
wenst, en omgekeerd. 1 afstandsring verandert
de afstand met 6 mm. Er moeten onder beide
bouten evenveel afstandsringen liggen.
6. Span de bouten vast en herhaal punt 1 en 2.
22
1
2
3
4
Extra afstandsringen aan de onderzijde
Gebruiksaanwijzing City Ranger 2260/2250 Onkruidborstel
x
53-59 mm
Verwijder de bouten
