Samenvatting van Inhoud voor Winback BACK Series

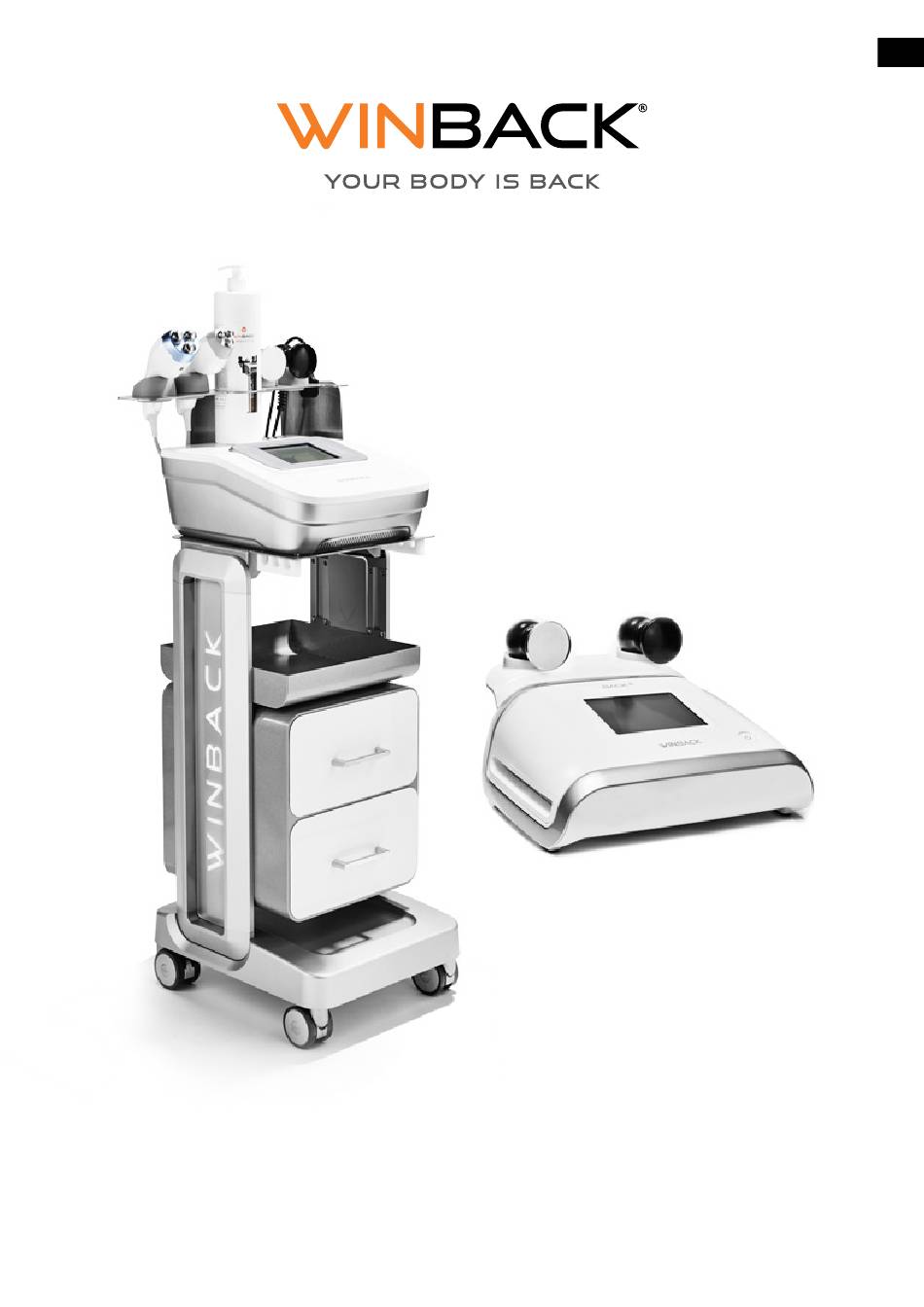

- Pagina 1 G E B R U I K E R S H A N D L E I D I N G B AC K S E R I E - B AC K 1 S / 3 S E...
-
Pagina 3: Inhoudsopgave
INHOUDSOPGAVE Algemene informatie ................Garantie apparatuur &... -
Pagina 4: Algemene Informatie
Uw apparatuur heeft garantie tegen materiaal- en fabricagefouten, geldend vanaf de leveringsdatum en voor een periode van twee jaar. De accessoires hebben een garantie van 1 jaar. WINBACK kan naar eigen inzicht defecte onderdelen tijdens de garantieperiode repareren of vervangen, onder voorwaarde dat de reparatie of vervanging wordt uitgevoerd door WINBACK of één van de gevolmachtigde dealers. -
Pagina 5: Voorzorgsmaatregelen Voor Gebruik
VOORZORGSMAATREGELEN VOOR GEBRUIK • Gebruik de apparatuur niet op de patiënt wanneer deze verbonden is aan andere apparatuur. • De apparatuur en de accessoires dienen regelmatig te worden gecontroleerd om na te gaan of de bediening normaal functioneert. Een revisie iedere twee jaar wordt aanbevolen. •... -
Pagina 6: Indicaties & Bijwerkingen
RET modus. De filosofie van WINBACK is om zich te associëren met de expertise van de therapeut door een globaal programma samen te stellen rondom het gekwetste weefsel. Het doel is om een duurzaam en structureel effect in werking te zetten teneinde de bio structuur van het lichaam te verzorgen, te revalideren en te voorkomen via een compleet protocol. -
Pagina 7: Inleiding
INLEIDING Het gehele WINBACK bedankt u voor de aankoop van uw apparatuur. Zoals u heeft kunnen testen is de apparatuur de perfecte verbinding tussen uw expertise en een revolutionaire behandeltechnologie. DE EFFECTEN VAN HOGE FREQUENTIE STROOM De WINBACK apparatuur bestaat uit een hoge frequentie sinusoïdale stroomgenerator met een mono polaire applicatiemodus met twee electroden: de VASTE electrode wordt op een vaste plaats in contact met de patiënt geplaatst en de MOBIELE electrode wordt door de therapeut vastgehouden. -
Pagina 8: Capacitieve Cet Modus - Oppervlakkige Werking / Zachte Weefsels
Het is ook interessant voor zowel de viscerale behandeling als voor de vasculaire dilatatie van diepe stammen. DYNAMISCH CET PROGRAMMA De WINBACK apparatuur biedt een automatische diepte aftasting in CAPACITIEVE MODUS om de spanning op de verschillende weefsellagen te verwijderen. -
Pagina 9: Resistieve Ret Modus - Diepe Werking / Harde Weefsels
RESISTIEVE RET MODUS - DIEPE WERKING / HARDE WEEFSELS De reacties die worden geproduceerd door het RESISTIEVE systeem worden geconcentreerd in de meest diepe, zeer resistente weefsels zoals de gewrichten en de pezen. Deze gebieden met hoge dichtheid en laag watergehalte focaliseren de energie op een hoger niveau dan de vochtige gebieden. -
Pagina 10: Aanhoudende Functie
MyBACK. De hand van de therapeut vervangt de MOBIELE elektrode. De WINBACK energie gaat door diens hand in het lichaam van de patiënt. Deze volledig onschadelijke methode biedt een uitzonderlijke tastzin waarbij u de effecten van de energie rechtstreeks voelt...als een contractuur die onder uw handen binnen een... -
Pagina 11: Positie Van De Elektroden
POSITIE VAN DE ELEKTRODEN Het geleidingsvermogen van spierweefsel staat rechtstreeks in verband met de bloeddoorstroming. Als deze zeer zwak is, is het mogelijk dat de maximale sterkte van de intensiteitsindicator in RET modus amper de aanwezigheid van stroom weergeeft. In dat geval dient de retourplaat zo dicht mogelijk bij het te behandelen gebied worden geplaatst, hetgeen de doorgang van de stroom favoriseert. -
Pagina 12: Voor Een Juiste Applicatie
Een geleidende en hydraterende crème dient te worden gebruikt, zodat de circulatie en het elektrische contact met de elektrode wordt verbeterd. WINBACK heeft een crème ontwikkelt die aan deze eisen voldoet. Indien de tijdens de behandeling met het apparaat gebruikte crème niet aan bepaalde minimale stroom geleidende vereisten voldoet, zullen de resultaten niet zo gunstig zijn als verwacht. - Pagina 13 Retourplaat Circuitonderbreker patiënt (GRIJZE CONNECTOR) (RODE CONNECTOR) Hendel MIX3 Body Hendel MIX3 Focus (GROENE CONNECTOR) (GROENE CONNECTOR) FLEX PATCH FIX PAD (RET & CET) ARMBAND (MyBACK)* *Precaution of use : MyBACK Bracers are meant to be used for a duration under 4 mins and below 40% intensity.
-
Pagina 14: Eigenschappen Van De Apparatuur
EIGENSCHAPPEN VAN DE APPARATUUR Capacitieve Sterkte: 400 VA Resistieve Sterkte: 100 Watts Frequenties: 0,3 - 0,5 Mhz 3 Diepte niveaus: 2 in capacitieve modus en 1 in resistieve modus Accessoires: 3 capacitieve elektrodes, 3 resistieve elektrodes, Retourplaat, Circuitonderbreker patiënt. *optionele transport koffer... - Pagina 15 Capacitieve Sterkte: 400 VA Resistieve Sterkte: 130 Watts Frequenties: 0,3 - 0,5 - 1 Mhz 3 Diepte niveaus: 2 in capacitieve modus en 1 in resistieve modus Accessoires: 3 capacitieve elektrodes, 3 resistieve elektrodes, 2 MIX3 elektrodes Circuitonderbreker patiënt, Tecar FIX, Tecar FLEX, Retourplaat.
-
Pagina 16: Idsentificatie - Normen
De apparatuur is ontworpen om te voldoen aan de vereisten van EC MEDICAL 1984 “Elektromedische apparatuur, Deel 1: Algemene vereisten voor de veiligheid”. Buiten de bekrachtiging van de EC MEDICAL normen, heeft WINBACK zich omringt met partners die de meest strikte normen aangaande productie, beheer en follow-up hanteren. Uw apparatuur is vervaardigd in ISO 9001 en ISO 13485 gecertificeerde werkplaatsen. -
Pagina 17: Achterpanneel & Aansluitingen
ACHTERPANNEEL & AANSLUITINGEN De CET modus niet gebruiken met de elektrode zonder silicone Aan/Uit Knop Voedingskabel Connector voor RET uitgang Connector voor CET uitgang Connector voor retourplaat uitgang Generieke connector MIX (MIX 3 Face & Body) Veiligheidscircuitonderbreker... -
Pagina 18: Gebruik Van De Monopolaire Modus
DE MONOPOLAIRE MODUS GEBRUIKEN - Controleer of deze apparatuur alle benodigde accessoires heeft zoals conductoren, kabels en elektroden. - Druk op de voedingsknop aan de achterkant van het apparaat. - Controleer of de connector van de RF applicator goed is aangesloten. - Voorbereiding van de elektrodes: de elektrode en de retourplaat moeten schoon zijn voor iedere therapiesessie. -
Pagina 19: Scherm In Monopolaire Modus
GEBRUIKSSCHERM IN “MONO” MODUS BACK 1S / 3SE Naam Functie Modus Selecteer de modus: CET ( 500Khz) RET ( 500Khz) RET + ( x Khz) DEEP CET ( 300Khz) Functie Selecteer de functie: CONTINUOUS LOWPULSE ( 0.5 sec On / 0.5 Off Herhaling) SUPERPULSE ( 0.6 Sec On / 0.3 Sec +30% On Herhaling) LOWBEAT / RET+ (... -
Pagina 20: Behandelmethode
HOE DE MULTIPOLAIRE MODUS TE GEBRUIKEN (MIX) BEHANDELMETHODE DE APPARATUUR AANZETTEN. Controleer of de connector juist is aangesloten aan de achterkant van de apparatuur. Reinig de MIX elektroden voor gebruik. Onderzoek de huid voor de behandeling en reinig indien nodig. Breng de geleidende crème rechtstreeks op de huid aan voor de behandeling. -
Pagina 21: Scherm In Multipolaire Modus
GEBRUIKSSCHERM IN “MULTI” MODUS BACK 3SE Naam Functie Modus Selecteer de modus: 3 MIX BODY (500 kHz / 1 MHz) 3 MIX FOCUS (1 MHz) Functie Selecteer de functie: LOWPULSE ( 0.5 sec On / 0.5 Off Herhaling) SUPERPULSE ( 0.6 Sec On / 0.3 Sec +30% On Herhaling) Intensiteit Instellen intensiteit... -
Pagina 22: Reinigingsprotocol
REINIGINGSPROTOCOL NA IEDERE PATIËNT: Verwijder overgebleven gel met een schone doek van iedere elektrode en de retourplaat. Desinfecteer iedere gebruikte elektrode en de retourplaat met een vochtig doekje. Desinfecteer de elektroden en de retourplaat met een vochtig doekje voor gebruik bij een patiënt. IEDERE DAG: Desinfecteer de elektroden dagelijks. -
Pagina 23: Faq - Veel Gestelde Vragen
VEEL GESTELDE VRAGEN Welke temperatuur kan er worden bereikt? Afhangende van de gevoeligheid van het te behandelen gebied kan de temperatuur van de opperhuid 44-45°C bereiken, zowel in CAPACITIEVE als in RESISTIEVE modus. De temperatuur in de diepte varieert naar gelang de bloedcirculatie die de diepe weefsels afkoelt afhangende van de patiënt. - Pagina 24 WINBACK EUROPE T. +33 (0)4 83 66 16 66 885 Av du Dr Julien Lefebvre, Twins 2 contact@winback.comom www.winback.com 06270 Villeneuve Loubet - France...
