4. Verwijder de
draadloze
Over deze taak
OPMERKING:
De antennes van de draadloze kaart zijn als een eenheid aan de luidsprekers bevestigd en kunnen niet worden
gescheiden om afzonderlijk vervangen te worden. Wanneer de luidsprekers of de draadloze antennes moeten worden vervangen,
verzend services zowel de luidsprekers als de draadloze antennes als één bedrijfsklaar onderdeel.

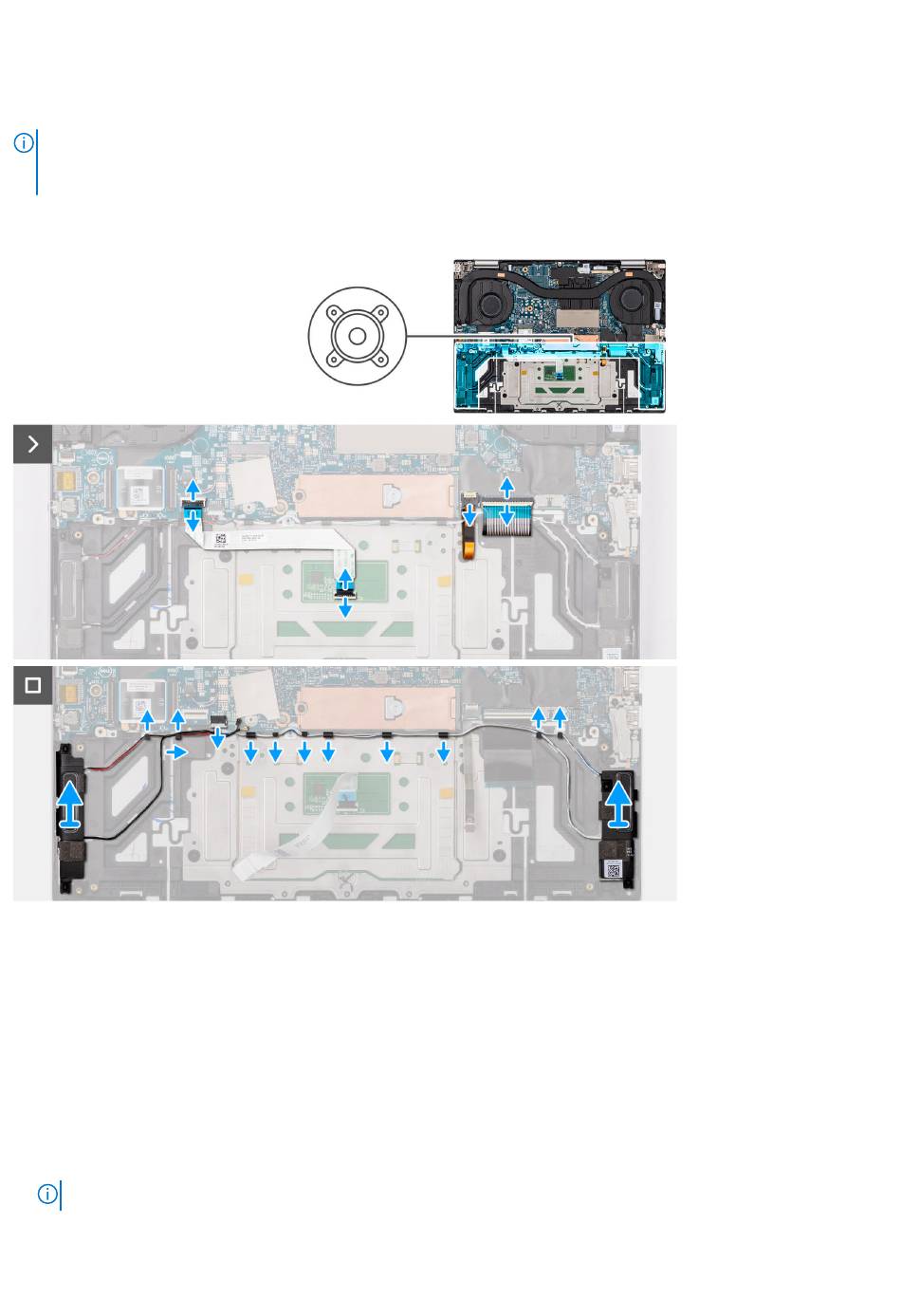

De volgende afbeelding(en) geeft/geven de locatie van de luidsprekers aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Open de vergrendeling en koppel de kabel van de touchpad los van de connector op de systeemkaart.
2. Schuif de kabel van de touchpad weg van de kabel van de luidspreker.
3. Koppel de kabel van het toetsenbord los van de connector op de systeemkaart.
4. Koppel de kabel van de toetsenbordverlichting los van de connector op de systeemkaart.
5. Koppel de kabel van de luidspreker los van de connector op de systeemkaart.
6. Verwijder de tape waarmee de kabels van de luidspreker en de kabels van de draadloze antenne aan de palmsteun- en
toetsenbordeenheid zijn bevestigd.
7. Verwijder de kabels van de luidspreker en de kabels van de antenne uit de kabelgeleiders op de palmsteun- en toetsenbordeenheid.
8. Til de luidsprekers samen met de kabels van de luidspreker en de kabels van de draadloze antenne weg van de palmsteun- en
toetsenbordeenheid.
OPMERKING:
De antennekabels maken deel uit van de luidsprekers.
kaart.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
63
