21. connector voor SATA-station (HDD_SATA1_2)
23. USB-connector (FUSB3_MB1)
25.knoopcelbatterijhouder (BAT1)
27. Advanced Technology xTended (ATX)-voedingsconnector
(ATX PWR1)
29.geheugenmodulesleuf (DIMM3)
31. Ventilatorconnector van de vloeistofkoeling van de processor
(MID_FAN1)
33. Processorvoedingsaansluiting (CPU PWR1)
35. geheugenmodulesleuf (DIMM2)

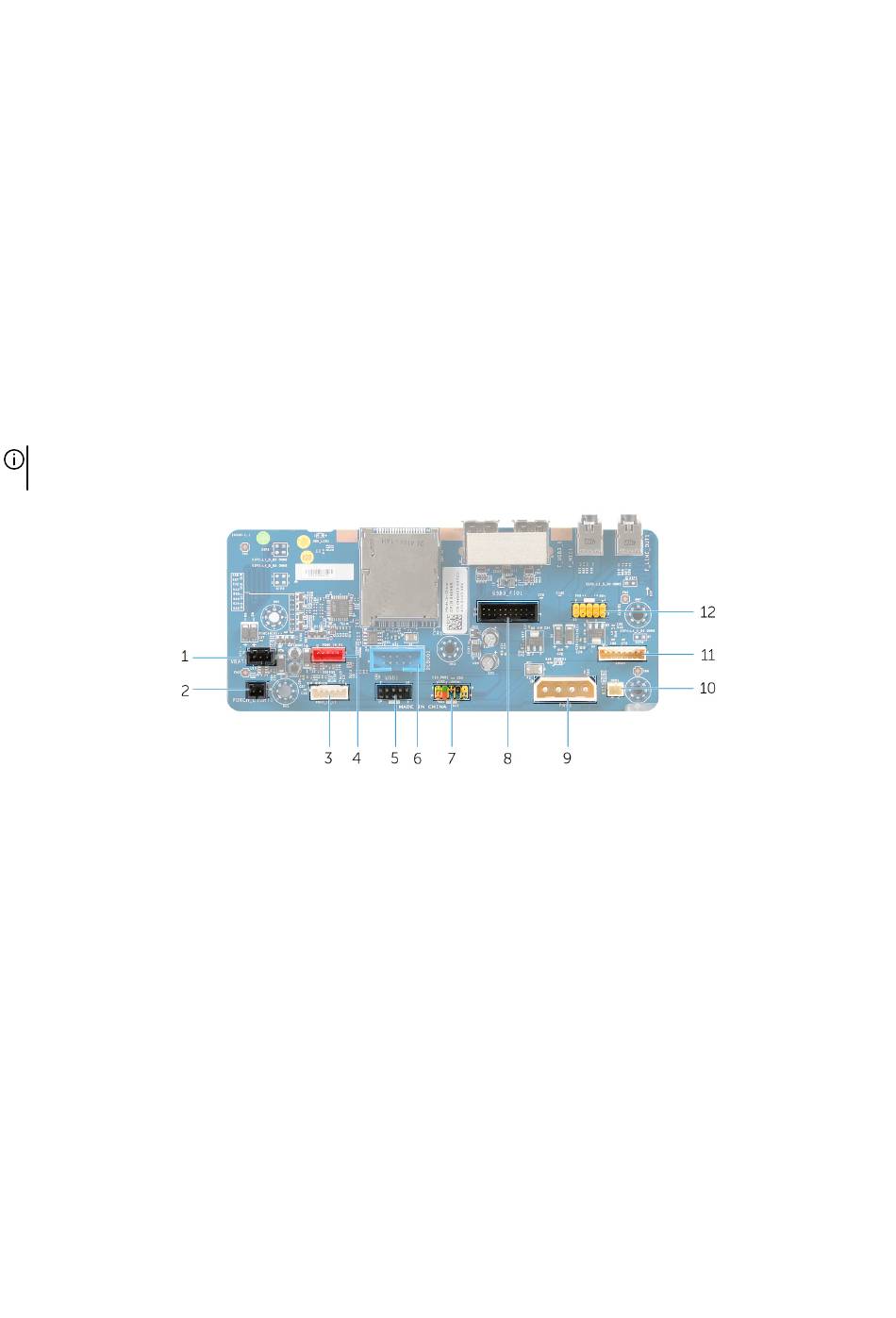

I/O-kaartcomponenten
OPMERKING: De locatie van de connectoren kan variëren afhankelijk van de selecties die u hebt gemaakt op het moment van
aankoop.
1. achterste verlichtingsbatterijconnector voor I/O-
toegankelijkheid (VBAT1)
3. linker theaterverlichtingsconnector (POGO_IN_L1)
5. USB-connector (USB1)
7. voorste I/O-besturingsconnector (FIO_PWR1)
9. netstroomconnector (PWR1)
11. logokaartconnector (LOGO1)
22. USB-connector (FUSB3_MB2)
24.U.2 SSD-connector (niet ondersteund)
26.CMOS-resetjumper (RTC_CLR1)
28. Processorsocket (CPU1)
30.geheugenmodulesleuf (DIMM4)
32. Connector bovenste ventilator (TOP_FAN1)
34. Pompventilatorconnector van de vloeistofkoeling van de
processor (PUMP_FAN1)
36. geheugenmodulesleuf (DIMM1)
2. achterste verlichtingsconnector voor I/O-toegankelijkheid
(PORCH_LIGHT1)
4. rechter theaterverlichtingsconnector (POGO_IN_R1)
6. debugconnector (DEBUG1)
8. voorste I/O-connector (USB3_FIO1)
10. aansluiting voeding optisch station (ODD1)
12. audioconnector (AUDIOIO1)
17
