9. Verwijder de
draadloze
10. Verwijder de luidsprekers.
11. Verwijder de voedingsadapterpoort.
12. Verwijder de
systeemkaart.
OPMERKING:
De systeemkaart kan als een eenheid worden verwijderd met de geheugenmodules, ventilator- en
koelplaateenheid, ethernet- en audiokaart en USB-kaart aangesloten.
13. Verwijder de
Ethernet- en
14. Verwijder de USB-kaart.
15. Verwijder de
ventilator en de
16. Verwijder de aan/uit-knop.
Over deze taak

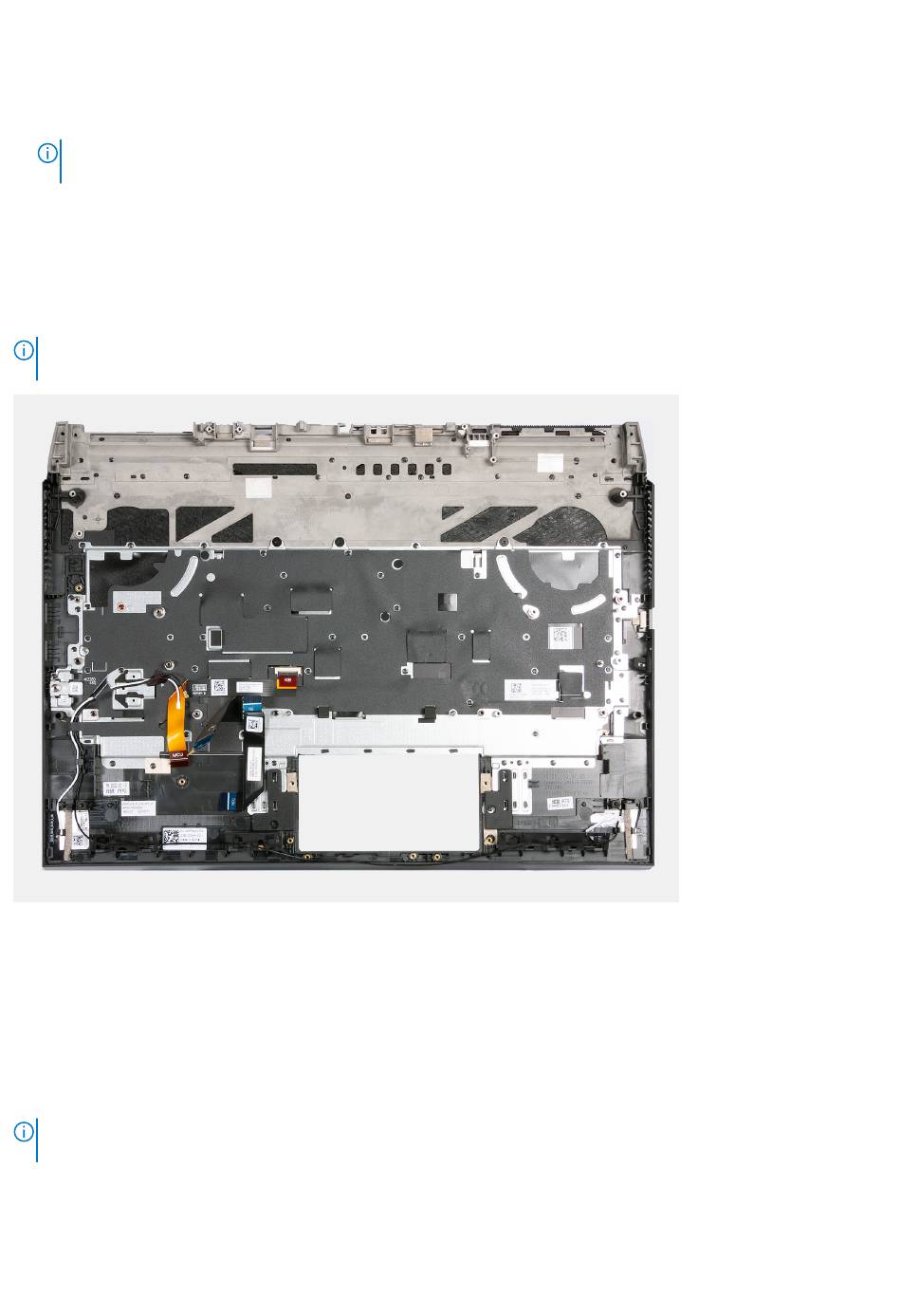

Nadat u de stappen in de vereisten hebt uitgevoerd, blijft de palmsteun- en toetsenbordeenheid over.
OPMERKING:
Als u de palmsteun vervangt, moeten de SSD-houder en de beugel van de touchpad worden verwijderd van de
huidige palmsteun en worden overgezet op de nieuwe palmsteun.
De palmsteun- en toetsenbordeenheid plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
Plaats de palmsteun- en toetsenbordeenheid op een vlak oppervlak.
OPMERKING:
Als u de palmsteun terugplaatst, moet de SSD-houder worden overgezet van de oude palmsteun naar de nieuwe
palmsteun.
60
Onderdelen verwijderen en plaatsen
kaart.
audiokaart.
koelplaateenheid.
