Kliper
Ref. 38888-D
Appendix 4: Afstellen van de Opwindtrommels
De motor van de opwindtrommels draait alleen als het platform omhoog beweegt.
Wanneer het platform naar beneden beweegt, wordt de staaldraad eenvoudig van de
opwindtrommel getrokken. Door de wrijvingskoppeling kunnen de trommels ten opzichte
van de as draaien.
Elke wikkeltrommel is voorzien van een frictiekoppeling, die zo moet worden afgesteld
dat de wikkeltrommel de staaldraad stevig opwindt.
Procedure om de koppeling af te stellen:
1. Open de lipjes van de sluitring.
2. Draai de moer los met een speciale 50 mm moersleutel (meegeleverd)
3. Draai de moer handmatig vast (draai totdat deze contact maakt met de borgring)
4. Draai de moer een kwartslag verder met de moersleutel.
5. Controleer de afstelling door de trommel handmatig te draaien en zorg ervoor dat de
trommel met een kracht van ongeveer 12-15 kg kan worden gedraaid op de buitenrand
van de draadwikkeltrommel.
6. Sluit de lipjes van de sluitring.
Tel. +32-3-451 05 00
Dit document en alle kopieën zijn eigendom van Power Climber BVBA. Alle afmetingen en gegevens zijn slechts indicatief.
De gebruiker moet ervoor zorgen dat de apparatuur voldoet aan de lokale regels en voorschriften.

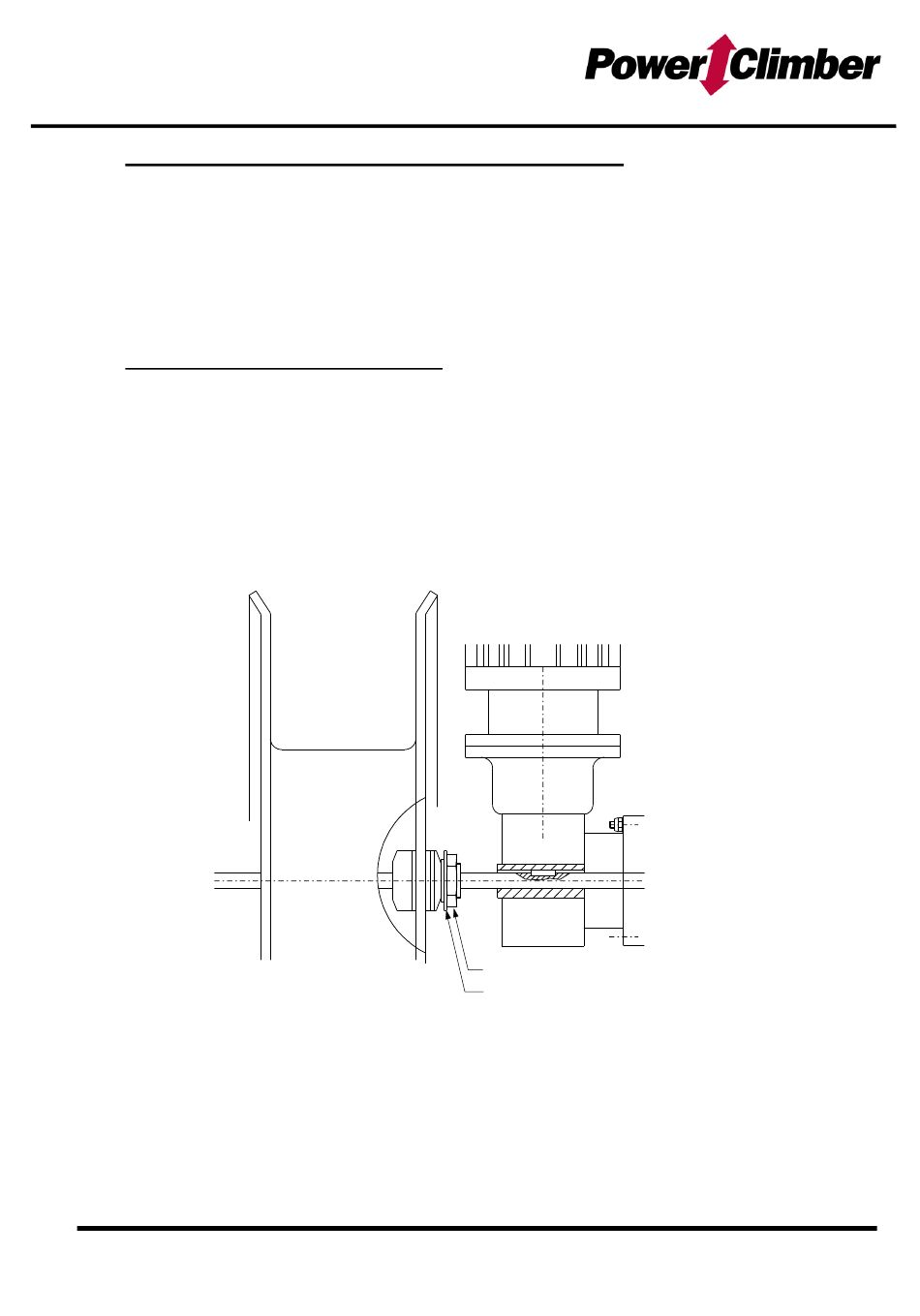

ADJUSTMENT NUT (SPANNER 50)
LOCKWASHER
E-Mail: Info@PowerClimber.com
Website: www.PowerClimber.be
Revisie B – 2022OCT17
Page | 21
