2
Henvisninger vedrørende
dokumentationen
2.1
Overholdelse af øvrig dokumentation
▶
Følg altid alle de drifts- og installationsvejledninger, der
leveres med anlæggets komponenter.
2.2
Opbevaring af dokumentation
▶
Giv denne vejledning samt alle andre gældende bilag
videre til den systemansvarlige ejer.
2.3
Vejledningens gyldighed
Denne vejledning gælder udelukkende for:
Produkt - artikelnummer
Gyldighed: Belgien, Belgien, Schweiz, Tyskland, Danmark, Holland
VPV I 1500/2 230V
VPV I 2000/2 230V
VPV I 2500/2 230V
VPV I 3000/2 230V
VPV I 4000/2 230V
3
Produktbeskrivelse
3.1
Produktoversigt

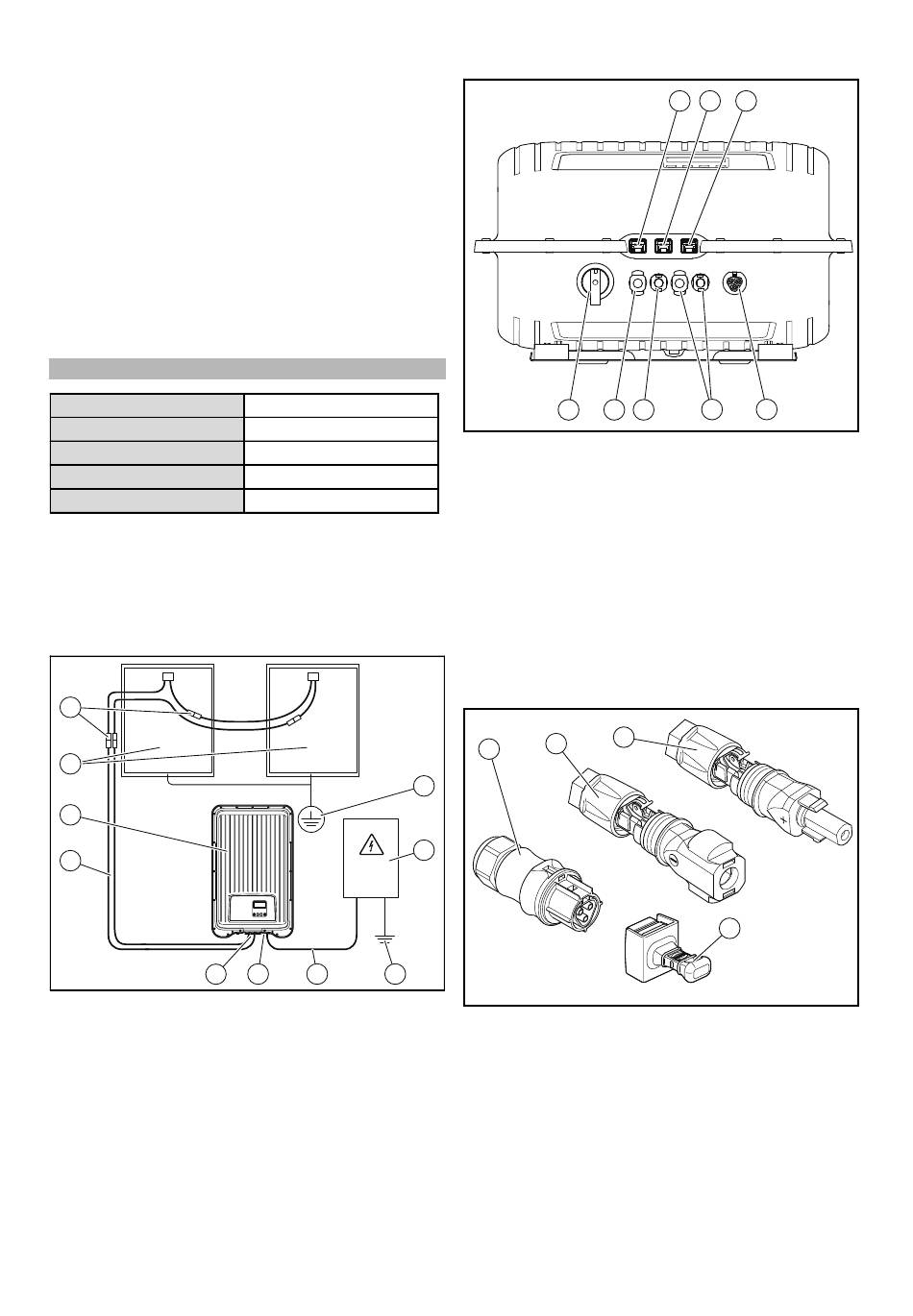

3.1.1
Oversigt solcelle-anlæg
10
9
8
7
6
1
Beskyttelsesjording
(om nødvendigt, ikke i
leveringsomfang)
2
Målerskab (ikke i leve-
ringsomfang)
3
Jording (ikke i leverings-
omfang)
4
Vekselstrømskabel (ikke
i leveringsomfang)
5
Stikforbindelse veksel-
strøm (Wieland)
0020273429_02 VPV I Installations- og vedligeholdelsesvejledning
Henvisninger vedrørende dokumentationen 2
0010024747
0010024748
0010024749
0010024750
0010024751
1
2
5
4
3
6
Stikforbindelse
jævnstrøm (Phoenix
SUNCLIX)
7
Jævnstrømskabel (ikke i
leveringsomfang)
8
Omformer
9
Solcelle-generator (ikke
i leveringsomfang)
Består af flere solcelle-
moduler.
10
Stikforbindelser jævn-
strøm (ikke i leverings-
omfang)
3.1.2
Oversigt tilslutninger
8
7
1
LAN Ethernet-grænse-
flade (RJ45)
2
COM 1: RS-485 (RJ45)
3
COM 2: Modbus RTU
(RJ45 tilslutning til
energimåler)
4
Strømnet vekselstrøms-
tilslutning til Wieland
RST25i3
3.1.3
Oversigt stik
3
2
1
1
Wieland RST25i3 vek-
selstrømsstik
2
Phoenix Contact
SUNCLIX PV-CM-S 2,5-
6 (−) jævnstrømsstik
1
2
3
6
5
4
5
Solcelle-generator
jævnstrømstilslutninger
til Phoenix SUNCLIX
(kun ved VPV I 4000/2
230V)
6
Solcelle-generator
jævnstrømstilslutning
(−) til Phoenix SUNCLIX
7
Solcelle-generator
jævnstrømstilslutning
(+) til Phoenix SUNCLIX
8
Belastningsafbryder
jævnstrøm
4
3
Phoenix Contact
SUNCLIX PV-CF-S 2,5-
6 (+) jævnstrømsstik
4
Kappe til ubenyttede
datatilslutninger
23
