Installatiegids BL300 toegangscontrole
2.2
BL300 Controller
Deurslot 1
Deurslot 2
2.3
Proximitylezer ProxLite
2.4
Proximitylezer CR-P
(De Proximitylezer CR-P is verkrijgbaar met of zonder keypath)
Proximitylezer CR-HF
2.5
ARGINA TECHNICS • Anthonis De Jonghestraat 50 • 9100 Sint-Niklaas • T +32 3 780 55 20 • F +32 3 766 37 89 • info@argina.com • www.argina.com
Lezer 1
Lezer 2
2 / 2

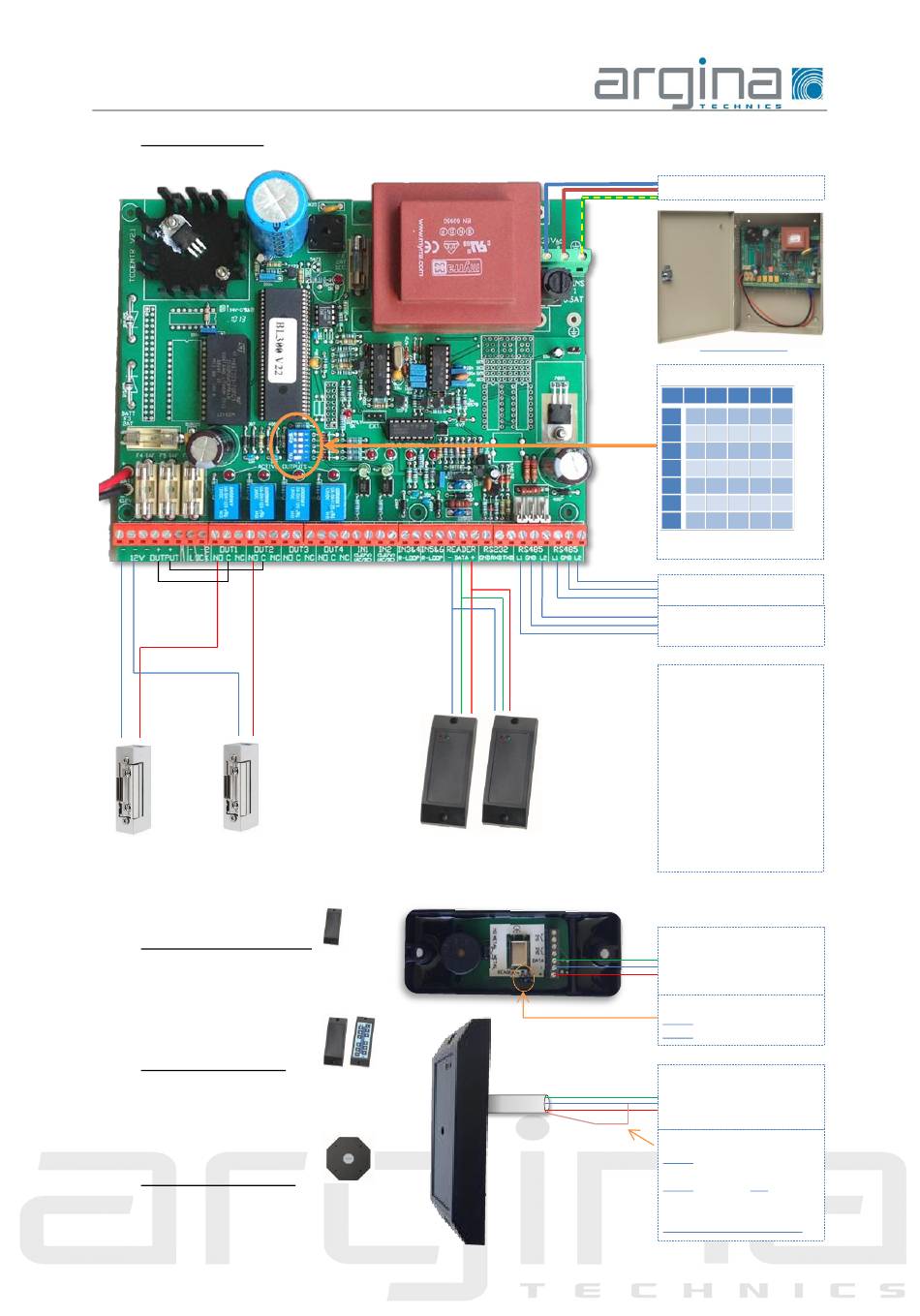

230V
Controller BL300
Adressering controller:
Nr S1 S2 S3 S4 S5
1
1
0
0
0
0
2
0
1
0
0
0
3
1
1
0
0
0
4
0
0
1
0
0
5
1
0
1
0
0
6
0
1
1
0
0
...
... ... ... ... ...
(Tot max 32 contr. per usb-convertor)
Naar volgende controller
Naar vorige controller
(of USB-convertor)
Max 2 lezers per controller!
Indien 2 lezers hetzelfde slot
aansturen: enkel slot 1
aansluiten
opmerking: de bl300 kan ipv
spanning naar een slot te
sturen ook een potentiaal vrij
contact geven
(via C, NO, NC)
Lezers steeds adresseren!
(zie hieronder)
Naar controller BL300
data
-
+
Adressering lezer
lezer 1: jumper naar links
lezer 2: jumper naar rechts
Naar controller BL300
groen = data
blauw = -
rood = +
Adressering lezer
lezer 1: roze draad aan '-
(blauw)' aansluiten
lezer 2: roze draad niet
aansluiten
Idem voor CR-HF als voor CR-P
