1. Linker achterlicht
2. Druknagel (kabelboom)
4
De beugels van de
kabelboom monteren
Benodigde onderdelen voor deze stap:
2
Kabelboombeugel
De voorste kabelboombeugel
monteren
1.
Verwijder de 2 flensborgmoeren (½"), 2
tapbouten (½" x 4-½") en 2 ringen (½") waarmee
de gaffel vastzit aan de trekhaakbuis

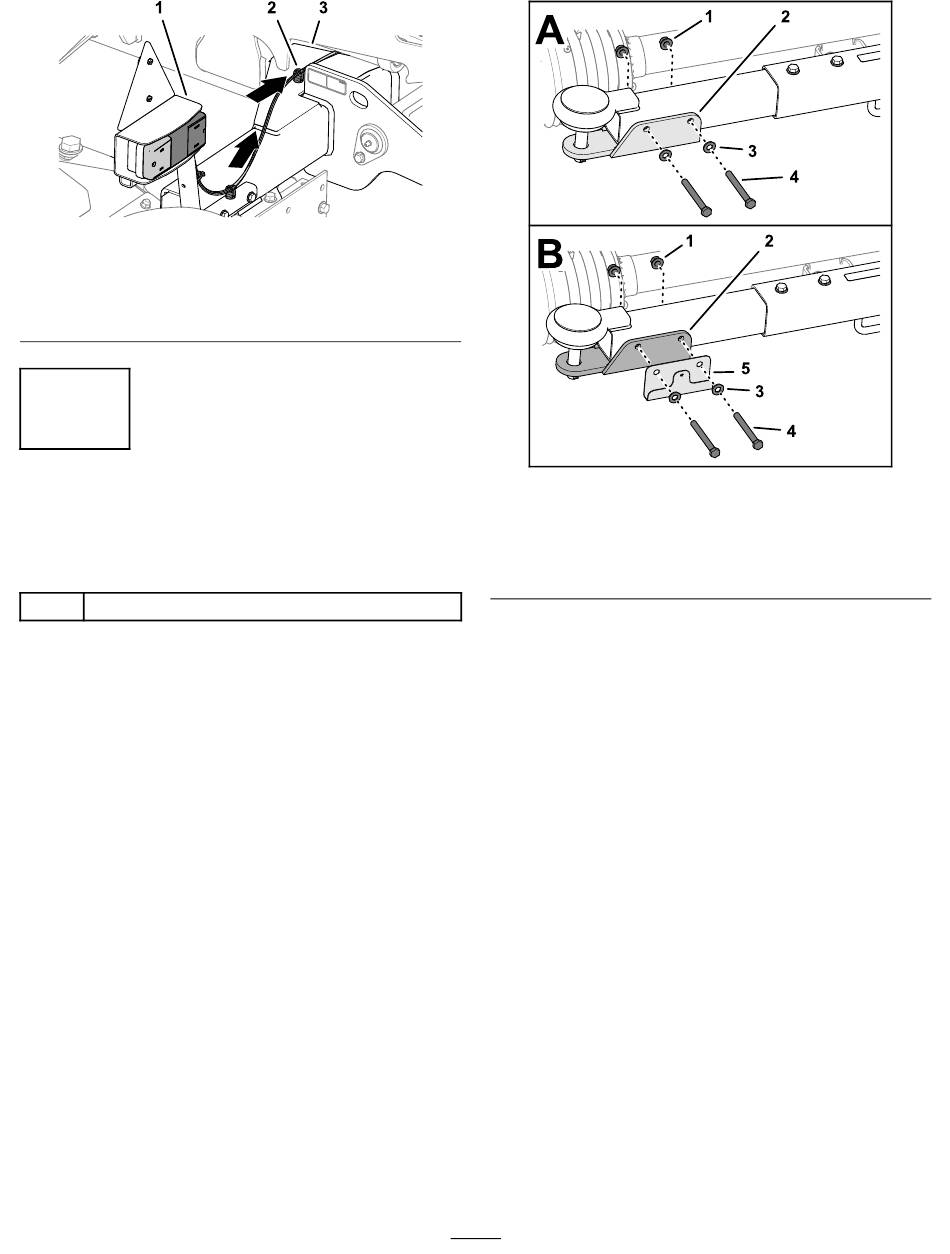

Figuur 5
3. Schetsplaat linksboven
(buis van asframe)
(Figuur
g280318
1. Flensborgmoer (½")
2. Gaffel
3. Ring (½")
2.
Lijn de openingen in de kabelboombeugel uit
met de openingen in de gaffel; zie
3.
Monteer de kabelboombeugel op de gaffel;
gebruik hierbij de 2 tapbouten, 2 ringen en 2
flensborgmoeren die u verwijderd hebt in stap 1.
4.
Draai de borgmoeren en tapbouten vast met
een torsie van 67 tot 83 N·m.
6).
4
Figuur 6
4. Tapbout (½"x 4½")
5. Kabelboombeugel
Figuur
g280308
6.
